УСТРОЙСТВО СТАНКА

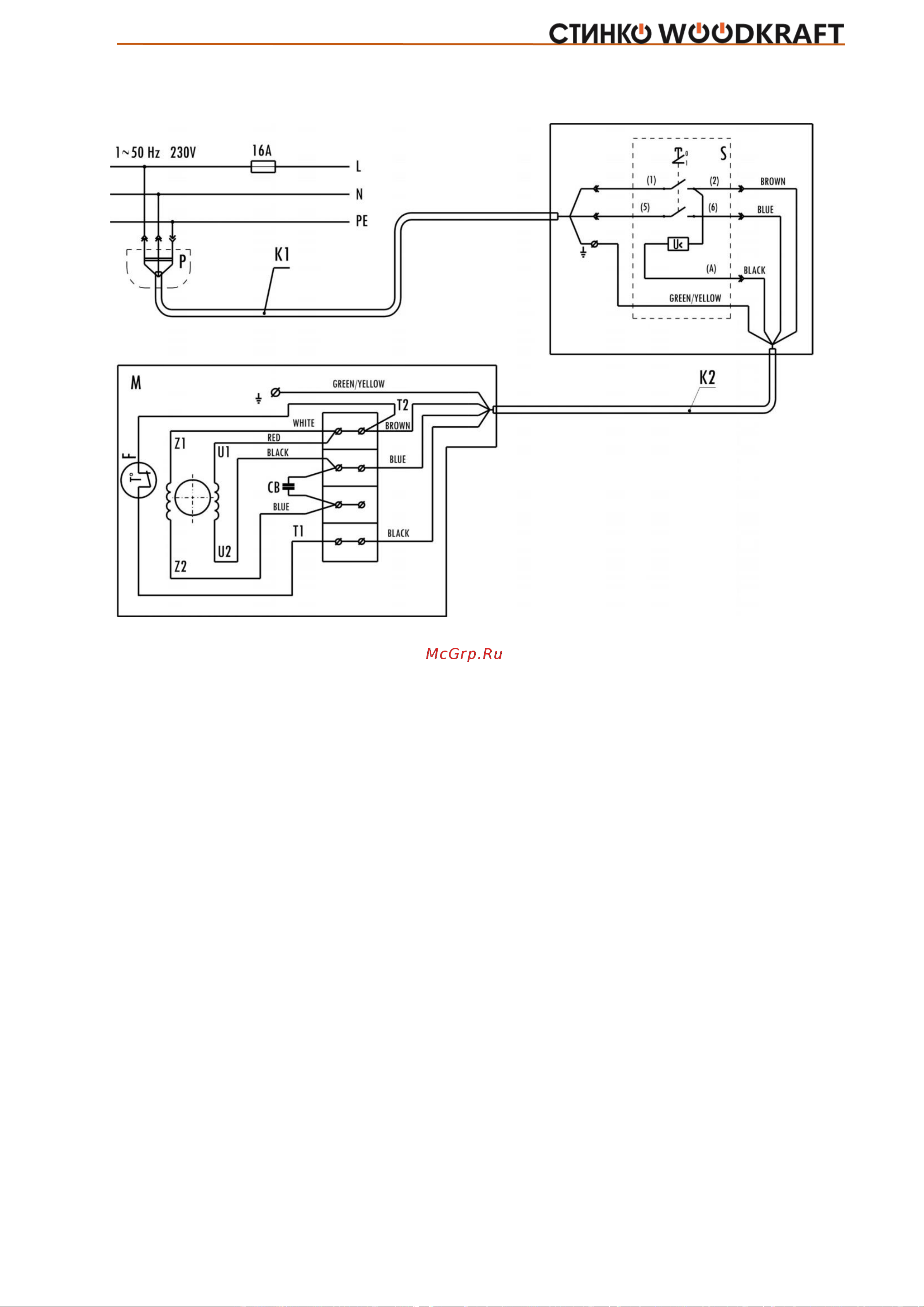

Рисунок 5.

Электрическая схема.

S ― выключатель;

M ― асинхронный электродвигатель;

Р ― вилка штепсельная;

K1 ― гибкий кабель с заземляющей жилой;

K2 ― кабель подключения электродвигателя;

F ― датчик температуры;

СВ ― конденсатор.

Станок представляет собой электромеханическое устройство.

В качестве привода используется асинхронный электродвигатель. Вращение от двигателя к

ножевому блоку (выходному концу вала) передается с помощью ременной передачи.

Вращение валиков, подающих пиломатериал при работе станка в режиме рейсмуса,

осуществляется с помощью редуктора.

Питание станка осуществляется с помощью кабеля от однофазной сети переменного тока с

защитным (заземляющим) проводом.

Станок снабжен термовыключателем, отключающим электродвигатель при перегрузке.

Повторное включение производится после того, как электродвигатель остынет до температуры

окружающей среды.
