Патрон сверлильный снимается с конуса вала с помощью гайки специальной 41,

предварительно удалив винт 53.

7.13.3 Установка линейки направляющей

Установите линейку направляющую, используемую при пилении, на стол 57, закрепите с

помощью винтов барашков.

7.13.4 Регулировка стола

Отрегулируйте стол по высоте относительно инструмента. Закрепите его на стержнях опор

гайками-барашками 117.

Подача обрабатываемого материала по столу осуществляется вручную.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

С целью поддержания станка в постоянной технической исправности и готовности к работе

проводят следующее техническое обслуживание ― ЕТО и ТО.

ЕТО ― ежесменное техническое обслуживание включает:

 внешний осмотр;

 проверка кабеля гибкого и заземления;

 проверка наличия ограждений;

 чистка (протирка) и смазка цепей, звездочек и шестерней редуктора подачи и

механизма подъема рейсмусовального стола станка.

ТО ― техническое обслуживание проводится через 50 часов наработки и включает:

 проверку натяжения ремней (при необходимости ремни следует заменить), после

замены ремня, и на новой станке первый контроль, и проверку натяжения ремня

произвести через 10-15 часов наработки;

 осмотр и чистка вентиляционных окон (вентиляционные окна следует очищать

пылесосом).

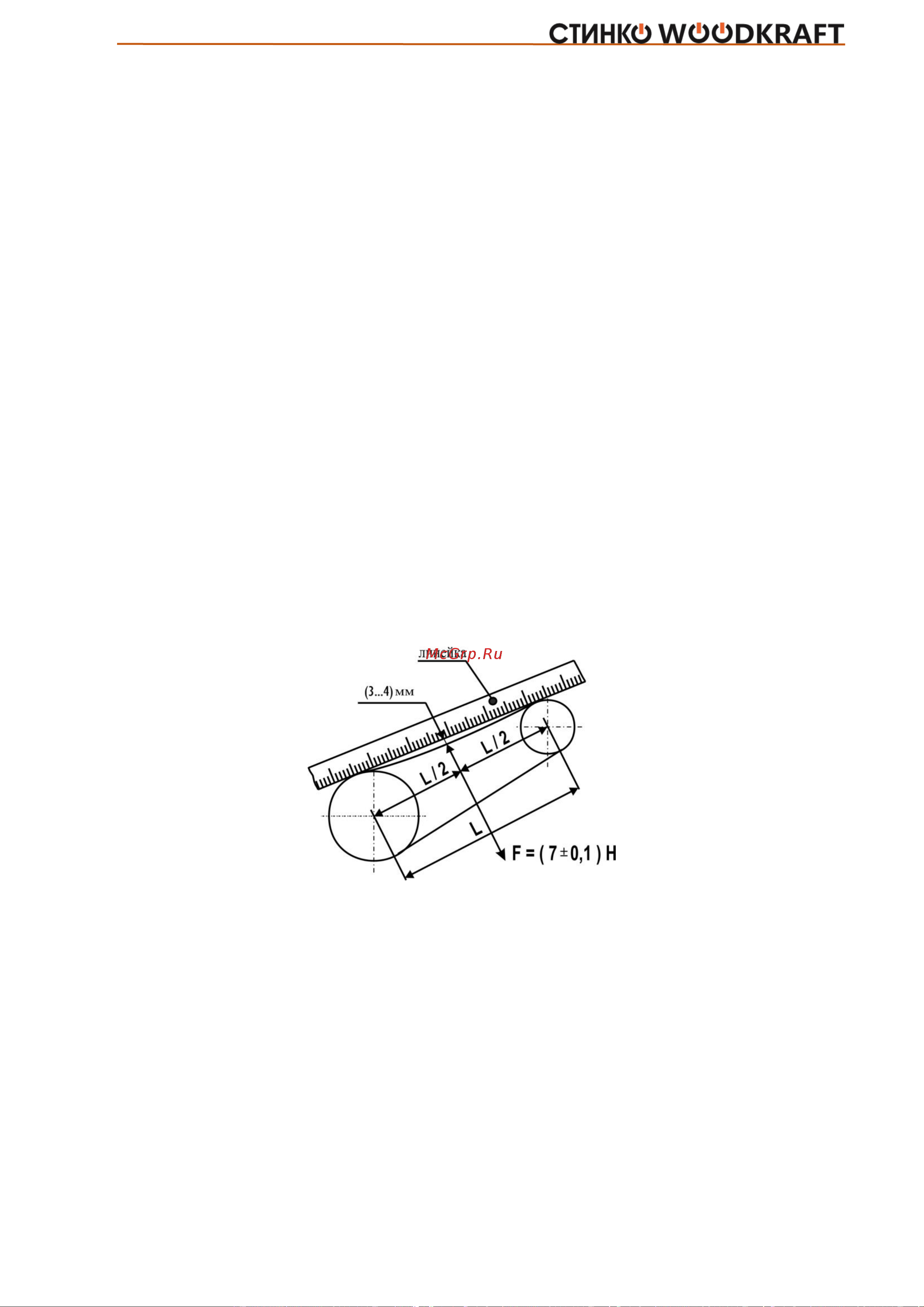

Рисунок 9.

Для проверки натяжения и при натяжении ремня необходимо (рис.1):

 снять кожух защитный 120, отвернув четыре винта крепления;

 проверить натяжение ремней по рис. 9;

 для натяжения ремня А (рис. 10) привода ножевого барабана ослабить гайку 1 и две

гайки крепления редуктора 2, которые находятся на внутренней части стенки 3;

 усилием руки переместить шкив двигателя по стрелке А, вниз ― натяжение ремня

увеличивается; вверх ― натяжение ремня уменьшается;

 затянуть гайку 1. После натяжения ремня А следует натянуть ремень В. Усилием руки

переместите шкив редуктора по стрелке В, вниз ― натяжение ремня уменьшается,

вверх ― увеличивается.

 затянуть гайки 2;

 установить кожух защитный 120 на место и закрепите его винтами.

Периодически, по мере затупления, необходимо производить заточку или замену строгальных

ножей.
