Станки деревообрабатывающие

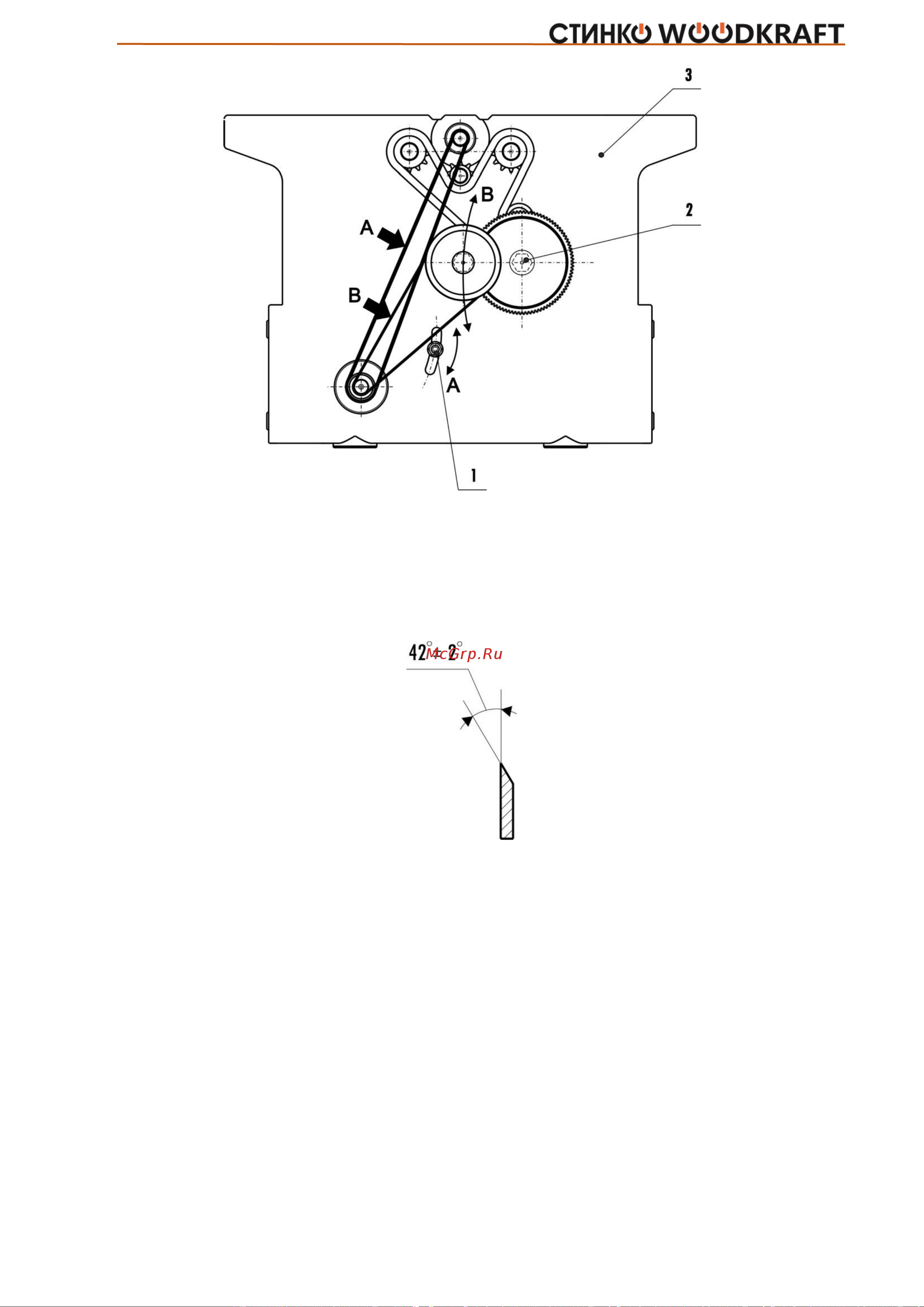

Рисунок 10.

Ножи можно заточить максимум на 3 мм от их начальной ширины. Если ширина ножа

уменьшилась более чем на 3 мм, его следует заменить.

Угол заточки ножа приведен на рис. 11.

 35° ― для мягких пород древесины.

 45° ― для твердых пород древесины.

Рисунок 11.

Режущая кромка ножа должна быть острой и не иметь завалов. На ней не должно быть

зазубрин, грубых рисок и трещин.

Для замены и установки ножей необходимо (рис.6а, 6б):

 освободить нож 1, путем отворачивания специальных болтов 2 до упора в клин 3;

 сместить клин 3 в пазу барабана до выхода штифтов 4 из пазов ножа, при этом пружина

5, подпирающая нож, поднимает его вверх;

 произвести замену ножа, установив его симметрично относительно барабана, после чего

необходимо произвести его настройку по п.п. 7.7.2.

При установке новых ножей, замене деталей их крепления (клиньев или болтов), а также после

заточки ножей разность суммарной массы комплекта ножей с деталями их крепления,

предназначенных для установки в каждый из пазов ножевого барабана, не должна превышать 1

грамм. Подгонку разности суммарной массы производить за счет снятия металла с торцов ножа

или клина.

Для данной станка рекомендуется применять пильные диски с твердосплавными пластинами.

Выбирайте пильные диски в соответствии с обрабатываемым материалом. Максимальный
