Настройка ножей обеспечивается последовательной установкой каждого ножа.

Для установки ножа необходимо:

 освободить нож 1, путем отворачивания четырех специальных болтов 2 до состояния

свободного его перемещения;

 установить шаблон 9 на поверхность ножевого блока, как показано на рис. 6а. Острие

ножа должно упираться в шаблон. Шаблон следует устанавливать с обоих концов

ножевого блока;

 закрепить нож, заворачивая специальные болты 2;

 после окончательной затяжки болтов еще раз необходимо проверить правильность

установки ножа (если необходимо ― установку ножа повторить).

Правильно уставленные ножи, при повороте ножевого барабана, должны режущей кромкой

слегка (до 0,1 мм) касаться нижней грани линейки (рис. 6б).

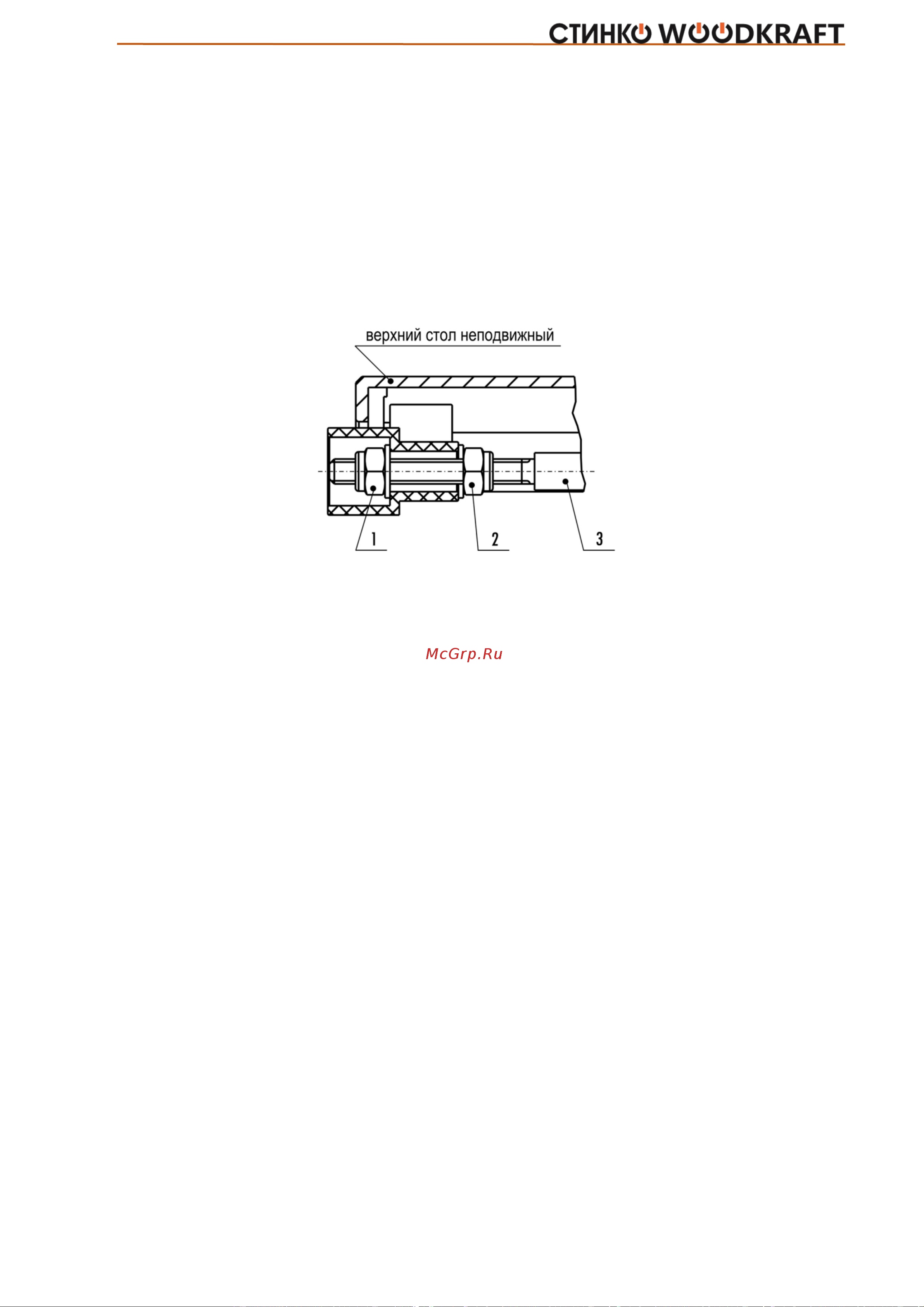

Рисунок 7.

В случае если ножи установлены правильно по шаблону, а условие касания ножа нижней грани

линейки не выполняется, необходимо произвести выравнивание верхнего неподвижного стола.

Выравнивание верхнего неподвижного стола производится перемещением гаек 1 и 2 на

стержне 3 рис. 7. Перемещением гаек вправо ― верхний неподвижный стол поднимается.

Перемещением гаек влево ― верхний неподвижный стол опускается.

7.7.3 Установка глубины строгания

Для установки глубины строгания необходимо:

 отвернуть контргайку 106;

 вращением ручки 105, установить необходимую глубину строгания (от 0 до 3,5 мм), с

помощью шкалы верхнего стола 107;

 вращением ручки в направлении по часовой стрелке, глубина строгания уменьшается,

вращением ручки в направлении против часовой стрелки увеличивается;

 зафиксировать верхний подвижный стол 104 в таком положении, затянув контргайку

106.

7.7.4 Установка направляющей линейки строгальной

Направляющая линейка строгальная предназначена для направления материала при строгании

и обеспечивает функцию строгания под углом.

Установите направляющую линейку строгальную на станок, совместив отверстия А2, А4

соответственно на станке и на направляющей.

Закрепите с помощью болтов 17 и шайб 18, 19.

Линейка строгальная 7 устанавливается как перпендикулярно к столу, так и под углом.

Для строгания под углом необходимо ослабить крепление гаек барашков 119, установить

линейку строгальную по шкале на нужный угол, затянуть гайки барашки.

Линейка строгальная должна прилегать к столу (при любом угле поворота). Для этого

необходимо отвернуть винты 13, переместить линейку строгальную в пазах основания поз. 6 на

необходимую величину, затянуть винты.
