ОСНОВНЫЕ ЭЛЕМЕНТЫ СТАНКА

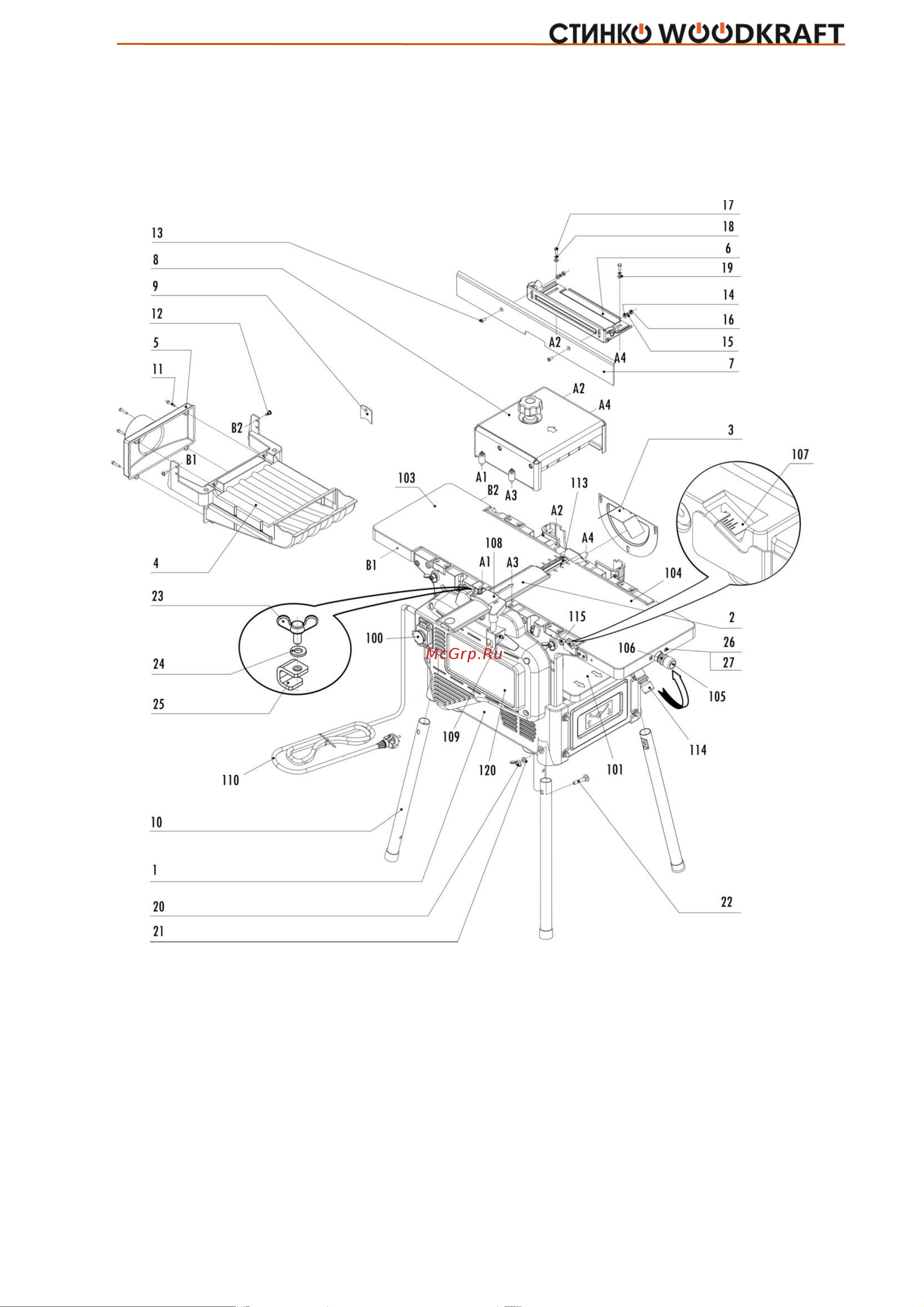

Рисунок 1. Станок деревообрабатывающий строгальный (фуговальный).

1 – станок, 2 – ограждение, 3 – ограждение, 4 – коллектор стружки, 5 – кожух, 6 – основание,

7 – линейка строгальная, 8 – приспособление прижимное, 9 – шаблон, 10 – опора, 11 – винт, 12 – винт,

13 – винт, 14 – шайба, 15 – шайба, 16 – гайка, 17 – болт, 18 – шайба, 19 – шайба, 20 – гайка-барашек,

21 – шайба, 22 – болт, 23 – винт-барашек, 24 – шайба, 25 – скоба, 26 – винт, 27 – гайка,

100 – выключатель, 101 – стол нижний, 103 – стол верхний неподвижный, 104 – стол верхний

подвижный,105 – ручка, 106 – контргайка, 107 – шкала верхнего стола, 108 – кронштейн, 109 – зажим,

110 – кабель гибкий с заземляющей клеммой, 113 – блок ножевой, 114 – механизм перемещения

подвижного верхнего стола, 115 – винт, 120 – кожух защитный.
