© MOSA 1.0-10/03
РЕКОМЕНДУЕМЫЕ ЭЛЕКТРОДЫ
(В СООТВЕТСТВИЕ СО СТАНДАРТАМИ AWS)
MS_, TS_
М
55
Следует иметь в виду, что все приводимые ниже указания носят чисто ориентировочный характер, поскольку в
названном выше стандарте содержатся сведения, гораздо более обширные и полезные для выбора электродов. Более
подробные данные по этому вопросу можно найти в специальной нормативно-технической документации и/или
получить от фирмы-изготовителя изделия, которое предстоит использовать для осуществления того или иного
сварочного процесса.
РУТИЛОВЫЕ ЭЛЕКТРОДЫ: Е 6013
Легко удаляемый жидкотекучий шлак. Электроды пригодны для выполнения сварки в любой позиции.
Рутиловые электроды применяются для сварки постоянным током с любой полярностью (на электрододержатель
может подаваться как «+», так и «-») и для сварки переменным током.
Предназначены для сварки низкоуглеродистых сталей с твердостью по Роквеллу R = 38/45 кг/мм
2
. Хорошо подходят
также для сварки низкокачественных мягких сталей.
ЭЛЕКТРОДЫ С ОСНОВНЫМ ПОКРЫТИЕМ: Е 7015
Электроды с основным покрытием пригодны только для сварки постоянным током с обратной полярностью («+» на
электрододержателе); существуют также типы электродов, предназначенные для сварки переменным током.
Хорошо подходят для сварки среднеуглеродистых сталей. Сварка возможна в любых позициях.
ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ ЭЛЕКТРОДЫ С ОСНОВНЫМ ПОКРЫТИЕМ: Е 7018
Наличие в составе покрытия железа повышает качество присадочного материала. Эти электроды обладают хорошими
механическими свойствами. Они пригодны для сварки в любой позиции. На электрододержатель подается «+»
(обратная полярность). Хорошо получается также сварка вертикальных швов. Отличаются ковкостью, высокой
производительностью. Хорошо подходят для сварки сталей с высоким содержанием серы (в качестве примеси).
ЦЕЛЛЮЛОЗНЫЕ ЭЛЕКТРОДЫ: Е 6010
Целлюлозные электроды предназначены только для сварки постоянным током с подачей «+» на электрододержатель, а
«-» - на зажим массы.
Особенно подходят для первого прохода при сварке трубопроводов с твердостью по Роквеллу не более R = 55 кг/мм
2
.
Сварка возможна в любых позициях.

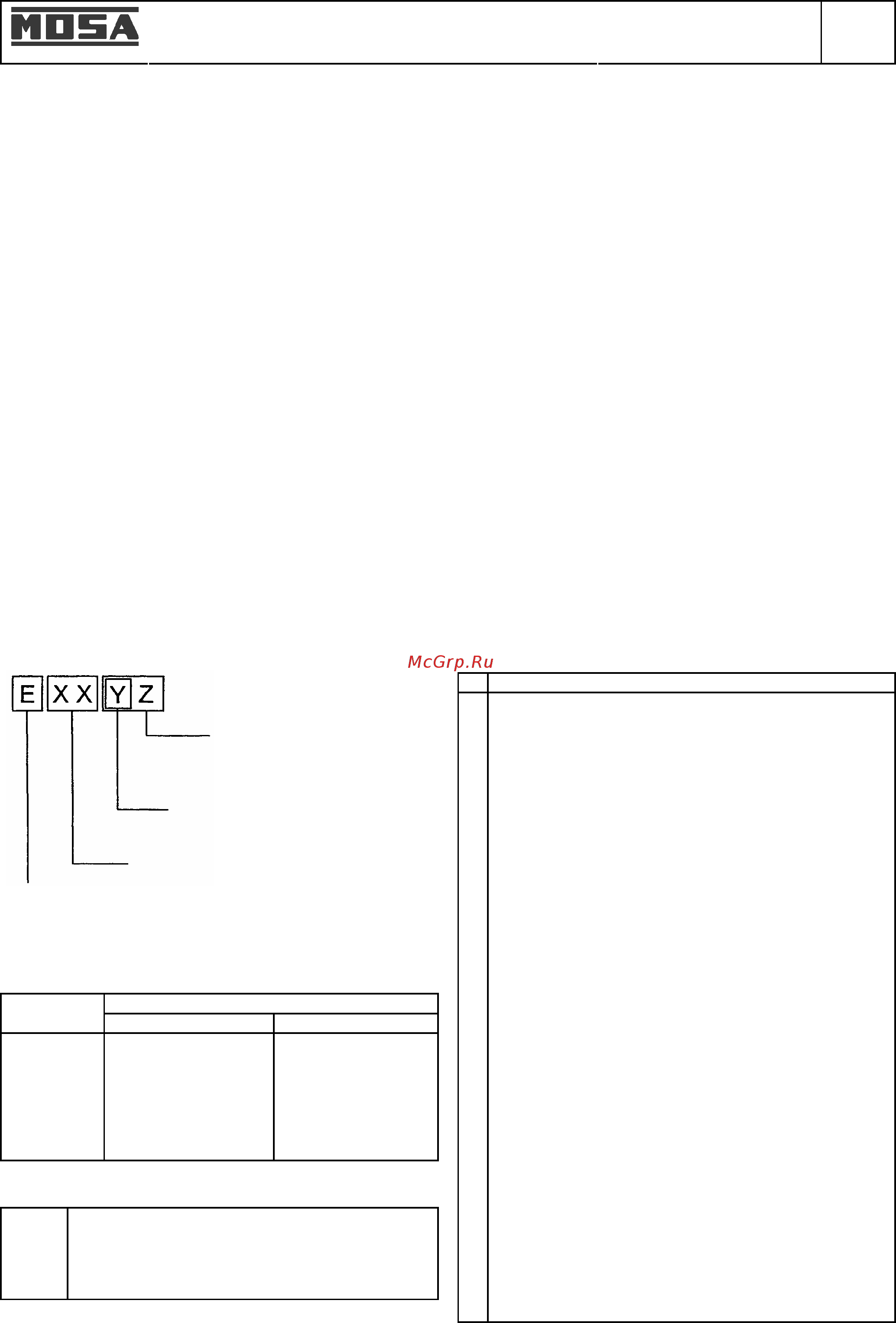

ИДЕНТИФИКАЦИЯ ЭЛЕКТРОДОВ СОГЛАСНО СТАНДАРТУ A.W.S.
Прочность
Номер
кг/кв. дюйм кг/мм2
60
70
80
90
100
110
120
60 000
70 000
80 000
90 000
100 000
110 000
120 000
42
49
56
63
70
77
84
Таблица 1
1 для всех пространственных положений сварки
2 для сварки в вертикальном (снизу вверх) или
горизонтальном пространственных положениях
3 для сварки только в горизонтальном
пространственном положении
Таблица 2
№
Описание
10
Целлюлозные электроды для сварки постоянным
током.
11
Целлюлозные электроды для сварки переменным
током.
12
Рутиловые электроды для сварки постоянным током.
13
Рутиловые электроды для сварки переменным током.
14
Высокопроизводительные рутиловые электроды.
15
Электроды с основным покрытием
для сварки
постоянным током.
16
Электроды с основным покрытием
для сварки
переменным током.
18
Высокопроизводительные
электроды с основным
покрытием
для сварки постоянным током обратной
полярности.
20
Кислотные электроды для сварки переменным током
и постоянным током прямой полярности в нижнем
или вертикальном пространственных положениях.
24
Высокопроизводительные рутиловые электроды для
с
варки постоянным и переменным током в нижнем,
вертикальном (снизу вверх) или горизонтальном
пространственных положениях.
27
Высокопроизводительные кислотные электроды для
сварки постоянным током прямой полярности и
переменным током в нижнем, вертикальном
или
горизонтальном пространственных положениях.
28
Высокопроизводительные
электроды с основным
покрытием
для сварки постоянным током обратной
полярности в нижнем, вертикальном или
горизонтальном пространственных положениях.
30
Особо высокопроизводи
тельные кислотные
электроды для сварки с глубоким проваром (при
необходимости) постоянным током прямой
полярности и переменным током только в нижнем
пространственном положении.
Таблица 3
2 цифры: тип покрытия и и
режим электропитания (см.
таблицу 3)
1 цифра: пространственное
положение шва при сварке (см.
таблицу 2)
2+3 цифры: прочность при растяжении
наплавленного металла (см. таблицу 1)
Символ для
обозначения
покрытого
электрода
