10
2.2.d. Модели STAB на опорной конструкции
Изделие устанавливается на опору, к которой оно
крепится на фабри ке. Установить изделие на
идеально плоскую и ровную поверхность.

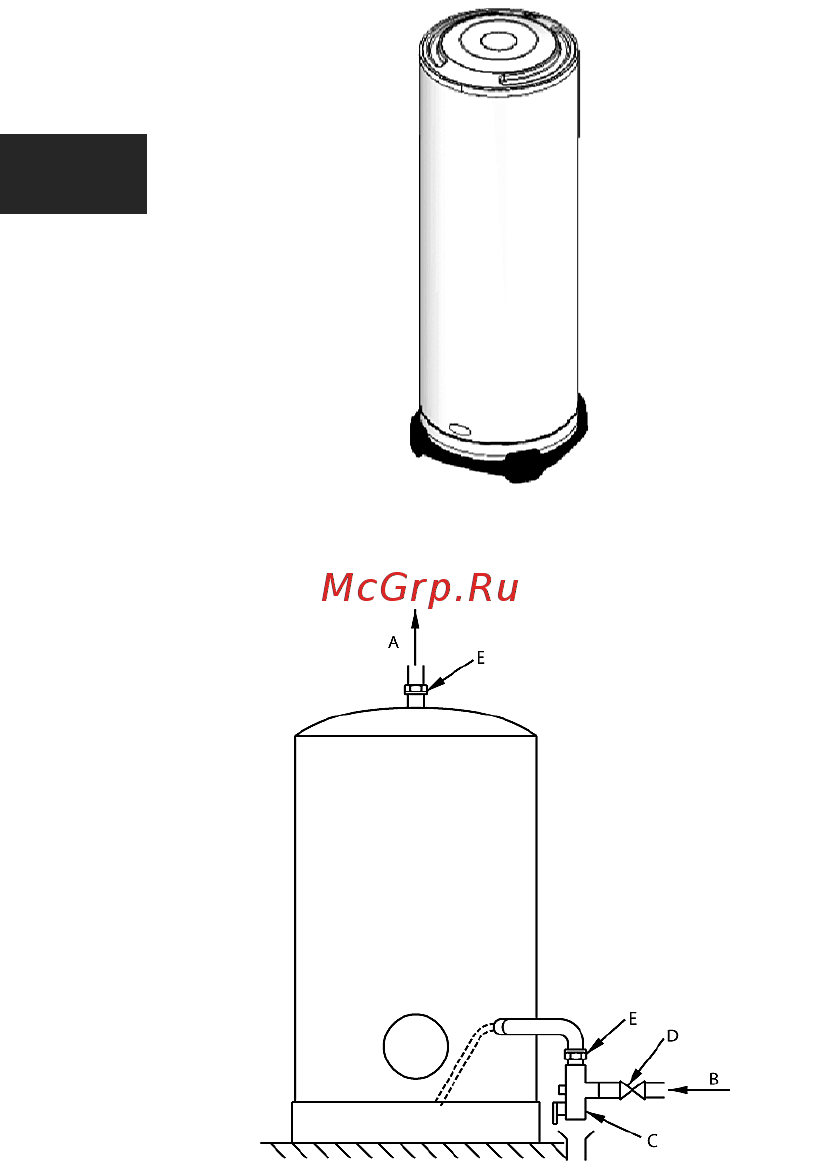

Рисунок 11 - Модель на опоре
Рисунок 12 - Модель на опоре
3. Подключение к водопроводу
1. Рабочее да вление указано на паспортной
табличке водонагревателя (см.водонагреватель).
2. Водонагреватель дол жен оснащаться группой
безопасности, соответствующей действующему
нац иональному законодательству. Группа
безопасности подключается к па т рубку холодной
воды. Рекомендуется использовать группу
безопасности с диафрагменным
предохранительным клапаном.
Группа без опас ности должна
устанавливаться как можно ближе
к пат рубку холо дной в оды
вод онаг ревателя, при этом
УЧАСТОК МЕЖДУ ГРУПП ОЙ
БЕЗОПАСНОСТИ И ПА ТРУБ КОМ
ХОЛОДНОЙ ВОДЫ НЕ ДОЛЖЕН
ПЕРЕКРЫ ВАТЬ СЯ ЗАПОРНО-
РЕГУЛИРУЮЩЕЙ АРМАТУРОЙ.
Если по техническим причинам
группу безопа сности не удается
установ ить неп осре дств енно на
пат рубке холодной воды (макс.50
см), нео бход имо обеспечить
надежное и прочное соединение с
исп ользованием материала,
спо собн ого выд ержи вать
дав ление не менее 7 баров и
высокие температуры.
Сли вной пат рубо к группы
без опас ности зап реща ется
пер екры вать, он д олже н
под ключаться к ве ртикальн ой
сливной трубе диаметром , как
мин имум, рав ным диаметру
пат рубка изд елия , и
неп осре дств енно в канализацию
через воронку с расстояние м от
пат рубка до воронки не менее 20
мм. Дре нажн ая линия должн а
про клад ыват ься с уклоно м, и в
пом ещен ии, гд е исключен а
возможность обмерзания.
3. Всегда использовать новые трубы для
подключения изделия к водоп рово ду. Не
использовать повторно изношенные компоненты.
Трубы дол жны со ответствовать требован иям
стандарта CEI 61770.
4. Подключение водона гревателя к медному
трубопроводу должно осуществляться с
использованием диэлектрических фитингов.
Диэл ектрические фитинги могут быть доступны
как дополни тельные принадле жности
(приобр етаются отдельно) или входить в
стандартный комплект поставки , в зависимости
от приобретаемой модели.
Если в поставку входит только один
диэлектрический фитинг, он должен
устанавливаться только на патрубке горячей
воды!
5. Если давление воды в водопроводной сет и
превышает 4,5 бар, перед группой б езопасности
следует установить редуктор давления.
6. Если водопроводная сеть имеет следу ющие
характеристики:
➢ трубы малого диаметра;
➢ краны с керамическими уплотнениями / краны-
смесители;
необходимо установить устройство стабилизации
давлени я или расширительный бак как можно
ближе к водозаборным кранам.
7. Чтобы избежать ожогов, рекомендуется
A : Горячая вода / B: Холодная вода / С: Группа безопасности / D : Запорный клапан / E : Диэлектрический фитинг.
RUS
