Разрешенные места установки водонагревателя
Низково льтные стационарные водонагреватели
могут устанавливаться в пределах зоны размеще-
ния (A), при условии, что они обладают степенью
защиты не менее IP 25 (IP 24 - во Франции).
Только стационарные вод онаг реватели со сте-
пенью защиты не менее IP 24 могут размещаться
в пределах защитной зоны (B).
2. Установка изделия
2.1. Необходимые материалы
2.1.a. Инструменты и материалы, которые необхо-
димо предусмотреть
➢ Если стена не способна выдержать массу водо-
нагрева теля ⇨опору или комплект потоло чного
крепления.
➢ Если необходимо повесить горизонтальную мо-
дель на стену или потолок ⇨комплект фиксаторов.
➢ Для герметизации : пенька/пакля и герметик или
герметик для резьбовых соединений, в зависимо-
сти от модели.
➢ Уровень.
Если водонагреватель крепится п ри помощи кре-
пежных скоб:
➢ Для каждого крепежной скобы ⇨2 дюбеля и 2
бихромированн ые шпильки, тип Fischer M10, M12
или M14.
➢ Материал дл я сверления диаметром M10, M12
или M14.
➢ Динамометрический гаечный ключ.
➢ Гайки диаметром M10, M12 или M14.
➢ Шайбы диаметром M10, M12 или M14.
2.1.b.Дополнительные принадлежности
Обязательные принадлежности:
➢ Предохр анит ельн ый блок (соответствующий
модели).
➢ Диэлектрические фитинги.
➢ Если давление воды превышает 4,5 бар ⇨ре-
дуктор давления.
Прочее:
➢ Запорный клапан.
➢ Расширительный бак для компенсации расши-
рения санитарной горячей воды.
➢ Смесител ь, который позволит избежать риска
ожога, обе спечивая темпер атур у воды не выше
50ºC в точках потребления и 60°C на кухне (требо-
вание для Франции).
2.2. Сборка
2.2.a. Общая инструкция по установке на крепеж-
ных скобах
Закрепить крепежную (-ые) скобу(-ы) на несущей
стене при помощи соответствующи х крепежных
шпилек диаметром 10 мм и плоских стальных
шайб с минимальным диаметром (наружным) 24
мм и максимальным диаметром 30 мм.
ВАЖНО: УБЕДИТЬСЯ, ЧТО ГАЙКИ НАДЕЖНО
ЗАТЯНУТЫ.

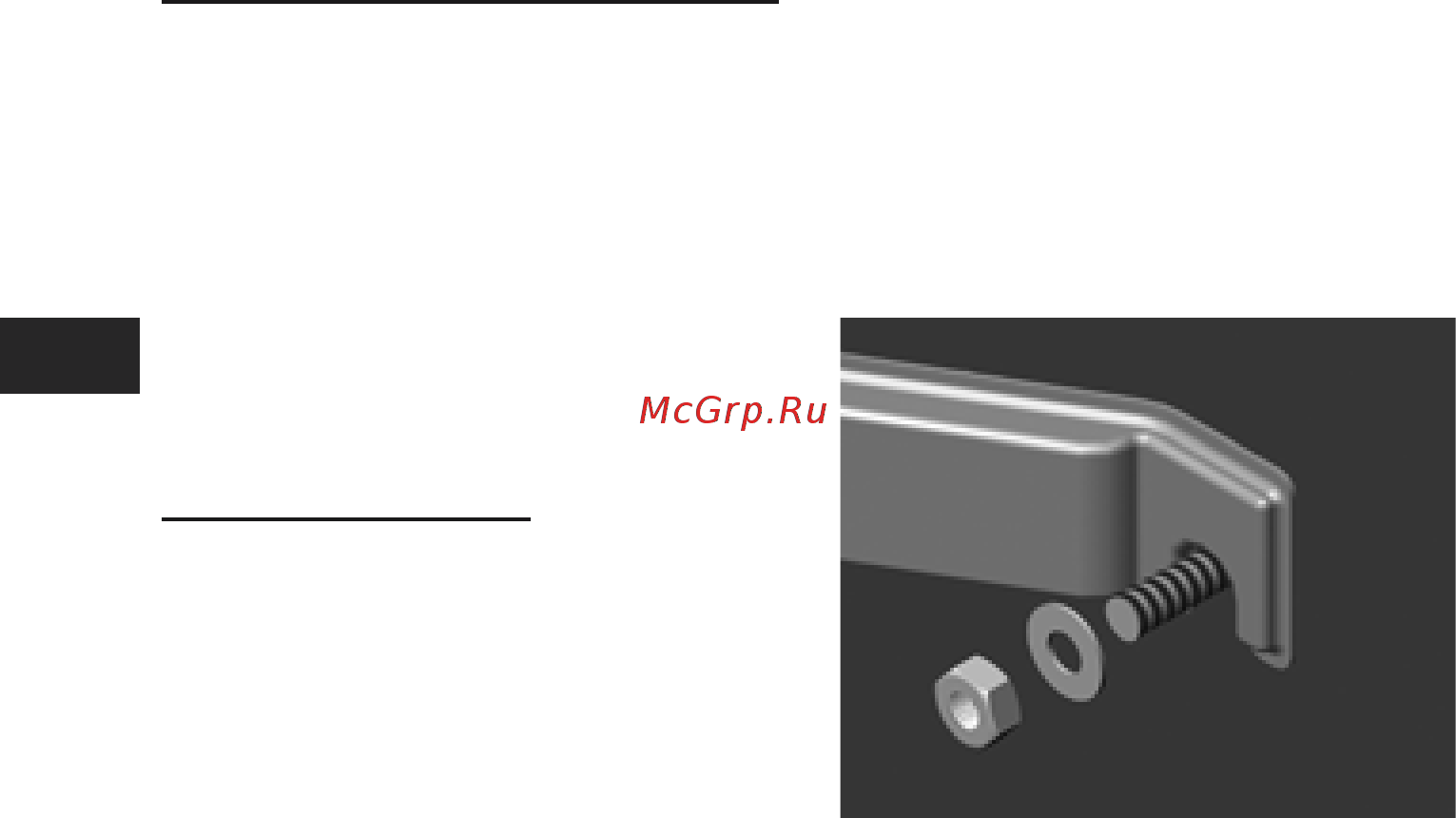

Рисунок 5 – Фиксация крепежных скоб
2.2.b. Вертикальная настенная модель VERT
Расположить изделие на высоте не менее 50 см
от пола и на менее 5 см от потолка, чтобы облег-
чить проведение работ по техническому обслу-
живанию. (Рисунок 6)
Данная модель может также устанавливаться на
опо ру (приобретается отдельно), но ее обяза-
тельно нужно зафиксировать на несущей стене с
помощью верхней крепежной скобы.
Убедиться, что установленная опора
подходит для имеющейся модели во-
донагревателя и используемому диа-
метру и что она правильно собрана и
установлена.
Мы рек омендуем использовать
опо ру, совместимую с изделиями, и
разработанную изготовителем.
Руководствоваться схемой монтажа,
нап ечат анной на упаковк е водона -
гревателя.
