29
PL
Zalecamy, aby zawór odcinający był zain-
stalowany powyżej zestawu bezpieczeństwa.
Patrz rysunki 6, 7, 8, 9, 10 i 12.
4. Połączenie elektryczne
4.1. Ważne informacje
WAŻNE
➢System musi być wyposażony w przełącznik posiadający
szczelinę 3 mm pomiędzy stykami. Obwód musi być chro-
niony przez bezpieczniki lub przełączniki skalibrowane
według mocy ogrzewacza wody.
➢Elektryczny ogrzewacz wody musi zostać podłączony
zgodnie z przepisami wspólnotowymi, a połączenia muszą
być zgodne z obowiązującym prawem krajowym. Przewód
musi być zabezpieczony przez wyłącznik różnicowy 30 mA.
➢Przyłącze elektryczne zamontowanego urządzenia
powinno być wykonywane za pomocą odpowiednio szty-
wnego przewodu o odpowiednim przekroju i zielonym/żół-
tym uziemieniu: należy się odnieść do obowiązujących,
przepisów krajowych dotyczących instalacji elektrycznych
(minimalne wymaganie to 3 x 2,5 mm² dla jednofazowych
oraz 4 x 2,5 mm² dla trójfazowych przy poziomie mocy do
3000 W).
UWAGA: urządzenie MUSI być uziemione! Nie używać
rur do uziemienia.
DIAGRAM OKABLOWANIA JEST PRZYKLEJONY DO
URZĄDZENIA: UŻYWAĆ GO JAKO INSTRUKCJI OB-
SŁUGI.
4.2. Model pionowy trójfazowy VERT, HORD, HORB,
wersja MT
W momencie dostawy, trójfazowe poziome urządzenia są
wyposażone w TRÓJFAZOWE okablowanie 400V.
Mogą być podłączone do potrójnej fazy 230 V lub poje-
dynczej fazy 230 V (patrz schemat połączeń elektrycznych
na urządzeniu).
4.3. Model stojacy STAB MT
W momencie dostawy, 200-250 & 300-litrowe modele
stojace są wyposażone w jednofazowe okablowanie
230 V. Mogą być podłączone do potrójnej fazy 230 V lub
pojedynczej fazy 400 V (patrz schemat połączeń elek-
trycznych na urządzeniu).
500-litrowy model stojacy zostaje wyposażony w trój-
fazowe okablowanie 400 V w siedzibie Producenta.
Podłączenia elektryczne urządzenia powinny być
wykonywane wyłącznie przy użyciu zacisków ter-
mostatu lub tabliczki zaciskowej urządzenia.
JAKIEKOLWIEK BEZPOŚ REDNIE PODŁĄCZENIE DO
ELEMENTU GRZEJNEGO JEST NIEBEZPIECZNE I
JEST BEZWZGLĘDNIE ZABRONIONE.
4.4. PROfessional TECH (PTEC) oraz HPC
Anoda ochronna podgrzewacza kontrolowana jest przez
model elektroniczny zasilany prądem sieciowym lub przy
użyciu baterii przeznaczonej dla systemów działających w
trybie dzień/noc, aby chronić podgrzewacz w ciągu dnia.
Prawidłowe działanie systemu ochronnego WYMAGA
CIĄGŁEGO ZASILANIA (sieć lub baterie). Urządzenie
nie może być pozostawione bez zasilania przez więcej niż
48 godzin.
Nocne zasilanie + baterie
➢ Element grzejny ⇨Nocne zasilanie
(pojedyncze lub podwójne ustawienia timera) (Rysunek
13).
➢ PROfessional TECH ⇨Praca na bateriach.*
* Elektryczne ogrzewacze wody, przeznaczone do noc-
nego zasilania, są wyposażone w akumulatory Ni-MH,
które są ładowane co noc, co chroni podgrzewacz w ciągu
dnia.
UWAGA:
Baterie nie posiadają nieograniczonego okresu użytkowa-
nia: należy je wymienić po jednym lub dwóch latach
użytkowania.
W celu zapewnienia pełnej ochrony podgrzewacza,
należy wymienić wadliwe baterie. Gwarancja traci
ważność w przypadku braku wymiany baterii.

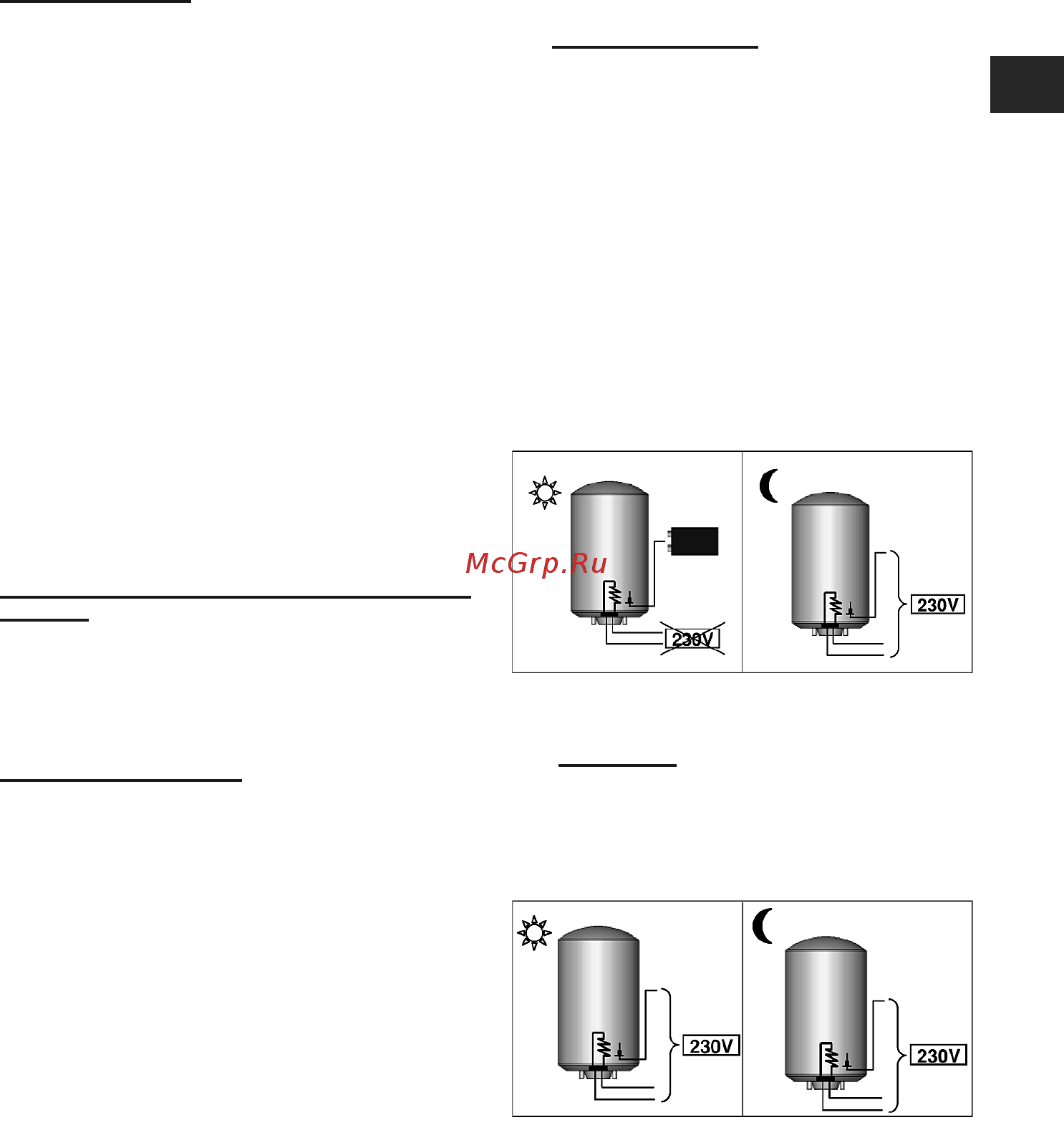

Rysunek 13 – PROfessional TECH Nocne zasilanie + baterie
Stałe zasilanie
➢ Element grzejny oraz PROfessional TECH⇨Ciągłe za-
silanie (Rysunek 14).
➢ Działanie bez baterii.
Rysunek 14 – PROfessional TECH Stałe zasilanie
