2.2.d. Modele STAB na podstawie podlogowej
Urządzenie to jest wyposażone w podstawe podlogowa,
która zostaje przymocowana do produktu już w siedzi-
bie Producenta. Ustawić urządzenie na idealnie płaskiej
i poziomej powierzchni.

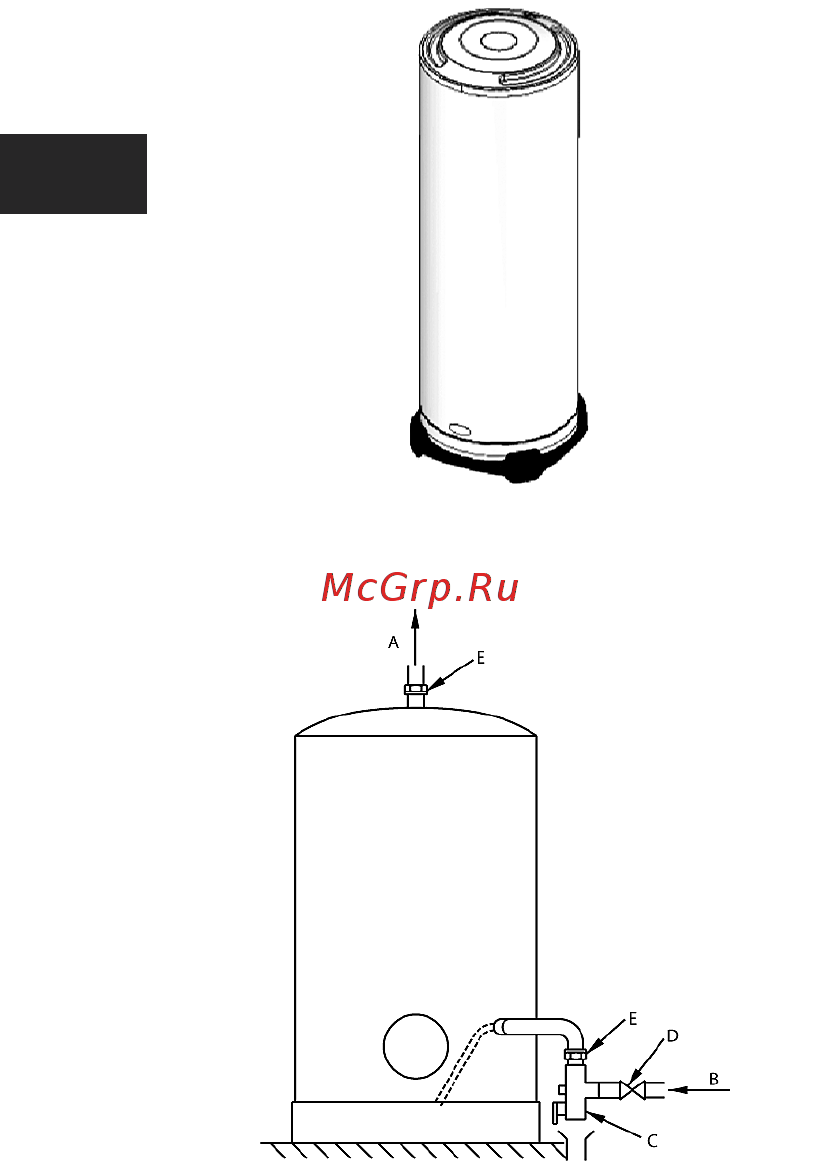

Rysunek 11 – Model na podstawie podlogowej
Rysunek 12 – Model na podstawie podlogowej
3. Podłączenie wody
1. Ciśnienie robocze jest zamieszczone na tabliczce
znamionowej ogrzewacza wody (patrz ogrzewacz
wody).
2. Ogrzewacz wody musi być zamontowany z zesta-
wem bezpieczeństwa podłączonym na wejsciu zimnej
wody, który odpowiada aktualnie obowiązującym prze-
pisom krajowym. Zalecamy stosowanie zestawów z za-
worem membranowym.
Zestaw bezpieczeństwa musi być za-
montowany tak blisko od dopływu zimnej
wody do ogrzewacza wody, jak to tylko
możliwe, a PRZEPŁYW WODY NIE
MOŻE BYĆ OGRANICZANY przez jakie-
kolwiek urządzenie dodatkowe.
Jeżeli, z powodów technicznych, zestaw
bezpieczeństwa nie może być zainstalo-
wany poprzez bezpośrednie połączenie z
dopływem zimnej wody, (maksymalnie 50
cm), zamontowane połączenie musi być
sztywne i zawsze musi być wykonane
przy użyciu materiałów, które są w stanie
wytrzymać ciśnienie co najmniej 7 bar i
wysokie temperatury.
Otwór odpływowy zestawu bezpiec-
zeństwa nigdy nie może być zabloko-
wany i musi być podłączony do
pionowego przewodu spustowego o
średnicy, która jest co najmniej równa
średnicy przewodu łączącego urządzenie
z lejkiem, który tworzy wolną przestrzeń
co najmniej 20 mm na zewnątrz. Przewód
ten należy zainstalować ze spadkiem w
dol,w pomieszczeniu, które nie podlega
warunkom zamarzania.
3. Aby podłączyć urządzenie do sieci wodociągowej
należy zawsze używać nowych przewodów. Nie
używać ponownie zużytych części.
Przewody muszą być zgodne z normą CEI 61770.
4. Podłączenie ogrzewacza wody do rur miedzianych
należy wykonać za pomocą złącza dielektrycznego.
Złącza dielektryczne są dostępne jako opcjonalny do-
datek lub jako standard, w zależności od zakupionego
modelu.
Jeżeli posiadają Państwo tylko jedno złącze dielek-
tryczne, należy je zamontować do wylotu gorącej
wody!
5. Jeżeli ciśnienie wejściowe sieci jest większe niż 4,5
bar, reduktor ciśnienia musi być zainstalowany powyżej
zestawu bezpieczeństwa.
6. Jeżeli sieć wodna posiada następujące cechy:
➢małe przekroje przewodów;
➢krany z głowicami ceramicznymi/mieszalnikami mie-
szającymi zimną i gorącą wodę;
należy zainstalować urządzenie “stabilizujace prze-
plyw” lub zamontować wewnętrzne naczynie wzbior-
cze gorącej wody do sieci tak blisko do kranów, jak to
tylko możliwe.
7. Aby zapobiec ryzyku oparzenia, należy użyć spec-
jalnych termostatycznych zaworow mieszajacych,
które zapewnią, że temperatura nie przekroczy 50°C
w punktach poboru (jest to obowiązek prawny we Fran-
cji).
A: Gorąca woda / B: Zimna woda / C: Zestaw bezpieczeństwa / D: Zawór odcinający / E: Złącze dielektryczne
