180 stopni w celu umieszczenia elementu grzejnego w

dolnej części urządzenia. Odwróć niebieskie i czer-

wone zaciski przewodów (Rysunek 8 i 9). Przyłącze

gorącej wody musi być wykonane w górnym prze-

wodzie.

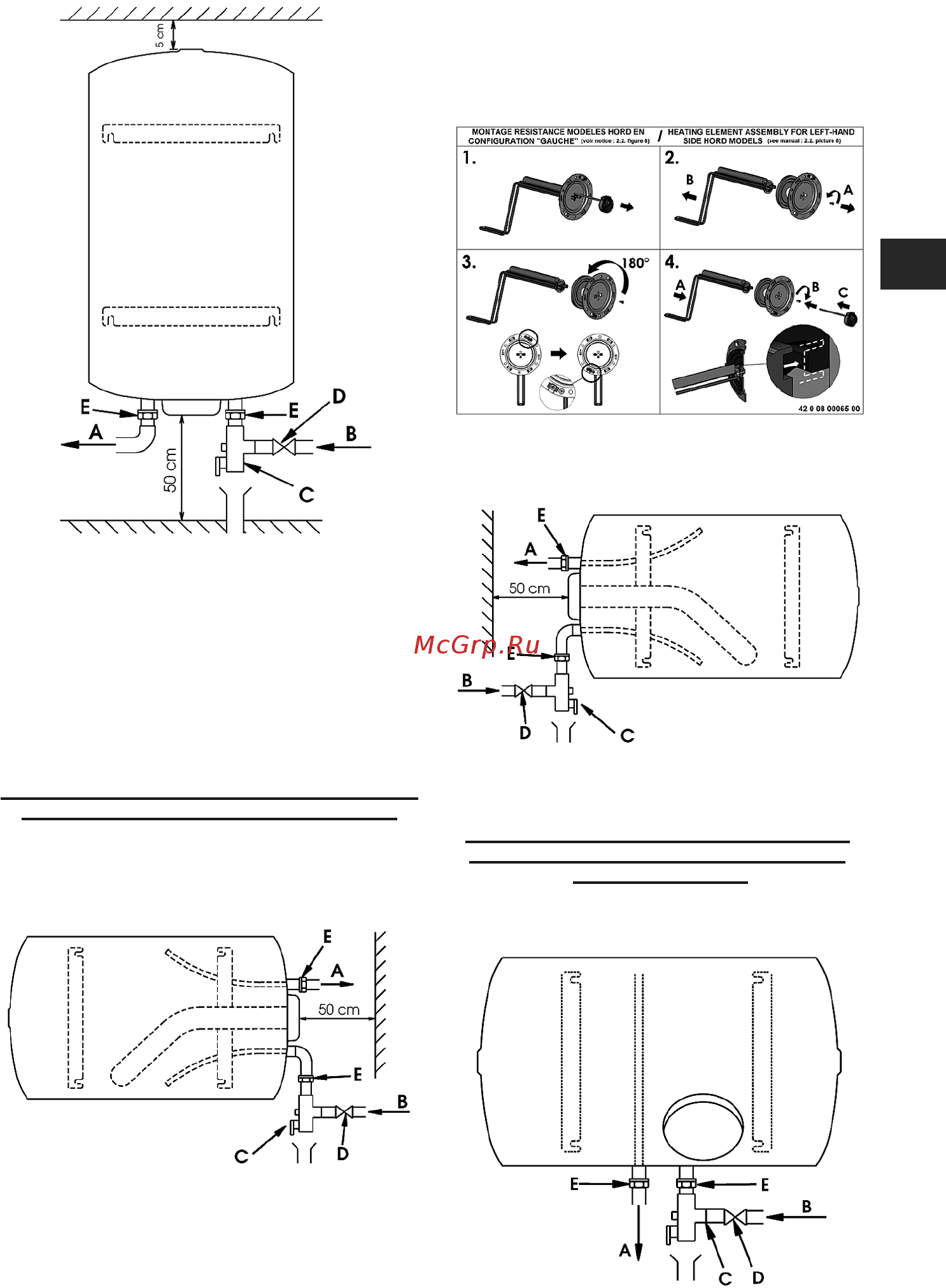

Rysunek 8 - Montaż elementu grzejnego w modelach lewostronnych

HORD

Rysunek 9 - Poziomy element na elemencie ochronnym - przewody za-

silające z lewej strony

Wersja z przewodami dopływowymi oraz odpły-

wowymi wody na nasadce pierścieniowej obu-

dowy HORBas HORB

Urządzenie to jest przeznaczone do montażu na

ścianie poziomo; przewody zasilające znajdują się w

podstawie (Rysunek 10).

A: Gorąca woda / B : Zimna woda / C : Zestaw bezpieczeństwa / D : Zawór odcinający / E : Złącze dielektryczne

Rysunek 6 - Parametry instalacyjne

2.2.c. Model poziomy HORD

Urządzenie to jest przeznaczone do montażu na ścianie

w pozycji poziomej, z dwoma uchwytami mocują cymi

przymocowanymi do ściany (Rysunek 7-8). W razie

konieczności, może być również zainstalowany na

podłodze lub suficie za pomocą zestawu uchwytów

(opcjonalnie).

W tej sytuacji, należy zapoznać się z instrukcją insta-

lacji dołączoną do zestawu uchwytów.

Wersja HORDroit z przewodami dopływowymi oraz

odpływowymi wody na elemencie ochronnym

Model jest przygotowany przez producenta w sposób

umożliwiający instalację poziomo na ścianie; przewody

zasilające są zlokalizowane z prawej strony

urządzenia (Rysunek 7).

Rysunek 7 - Poziomy element na elemencie ochronnym - przewody za-

silające z prawej strony

Jeżeli montujemy podgrzewacz tak,ze przewody przy-

laczeniowe wody sa umieszczone po lewej stronie,

niezbędne jest, aby zestaw grzalki zostal obrocony o

Rysunek 10 – Model poziomy na nasadce pierścieniowej
