26
PL
Dozwolone obszary instalowania ogrzewacza wody
Mocowanie niskonapięciowych ogrzewaczy wody jest
dozwolone wewnątrz obszaru osłony, pod warunkiem
posiadania stopnia ochrony przynajmniej IP 25 (IP 24
we Francji).
Wyłą cznie ogrzewacze wody posiadające stopień
ochrony przynajmniej IP 24 są dopuszczone wewnątrz
obszaru ochrony (B).
2. Instalacja produktu
2.1. Wymagany materiał
2.1.a. Narzędzia i materiał y, które powinny być za-
pewnione
➢ Jeżeli ściana nie utrzymuje ciężaru ogrzewacza
wody ⇨wspornik lub zestaw do mocowania na suficie.
➢ Jeżeli pragną Państwo zamontować model poziomy
do ściany lub do sufitu ⇨zestaw uchwytów mon-
tażowych.
➢ Do uszczelnienia: konopia oraz pasta uszczelniająca
lub przykręcana uszczelka przyłączeniowa (w za-
leżności od modelu).
➢ Poziomica.
Jeżeli ogrzewacz wody jest montowany za pomocą
uchwytów montażowych:
➢ Dla każdego uchwytu montażowego ⇨ 2 kołki
oraz 2
specjalne śruby do betonu Fischer M10, M12 lub M14.
➢ Materiały niezbędne do wiercenia o średnicy M10,
M12 lub M14.
➢ Klucz dynamometryczny.
➢ Nakrętki o średnicy M10, M12 lub M14.
➢ Podkładki o średnicy M10, M12 lub M14.
2.1.b. Akcesoria
Niezbędne akcesoria:
➢ Zestaw bezpieczeństwa (dopasowany do modelu).
➢ Złącze/a dielektryczne.
➢ Jeżeli ciśnienie wody jest większe niż 4,5 bar ⇨ re-
duktor ciśnienia.
Inne:
➢ Zawór odcinający.
➢ Wewnętrzne naczynie przeponowe gorącej wody.
➢ Termostatyczny zawor mieszajacy, który zapobiega
ryzyku oparzenia się tak, aby temperatura nie
przekraczała 50°C w punktach poboru oraz 60°C w
kuchni (jest to obowiązek prawny we Francji).
2.2. Montaż
2.2.a. Ogólne zasady dla uchwytów montażowych
Przymocować uchwyty do ściany nośnej za pomocą
odpowiednich kołków montażowych o średnicy 10
mm oraz płaskich stalowych podkładek o
zewnętrznej średnicy minimalnej 24 mm oraz maksy-
malnej 30 mm.
WAŻNE: UPEWNIĆ SIĘ, ŻE NAKRĘTKA JEST DO-
BRZE DOKRĘCONA

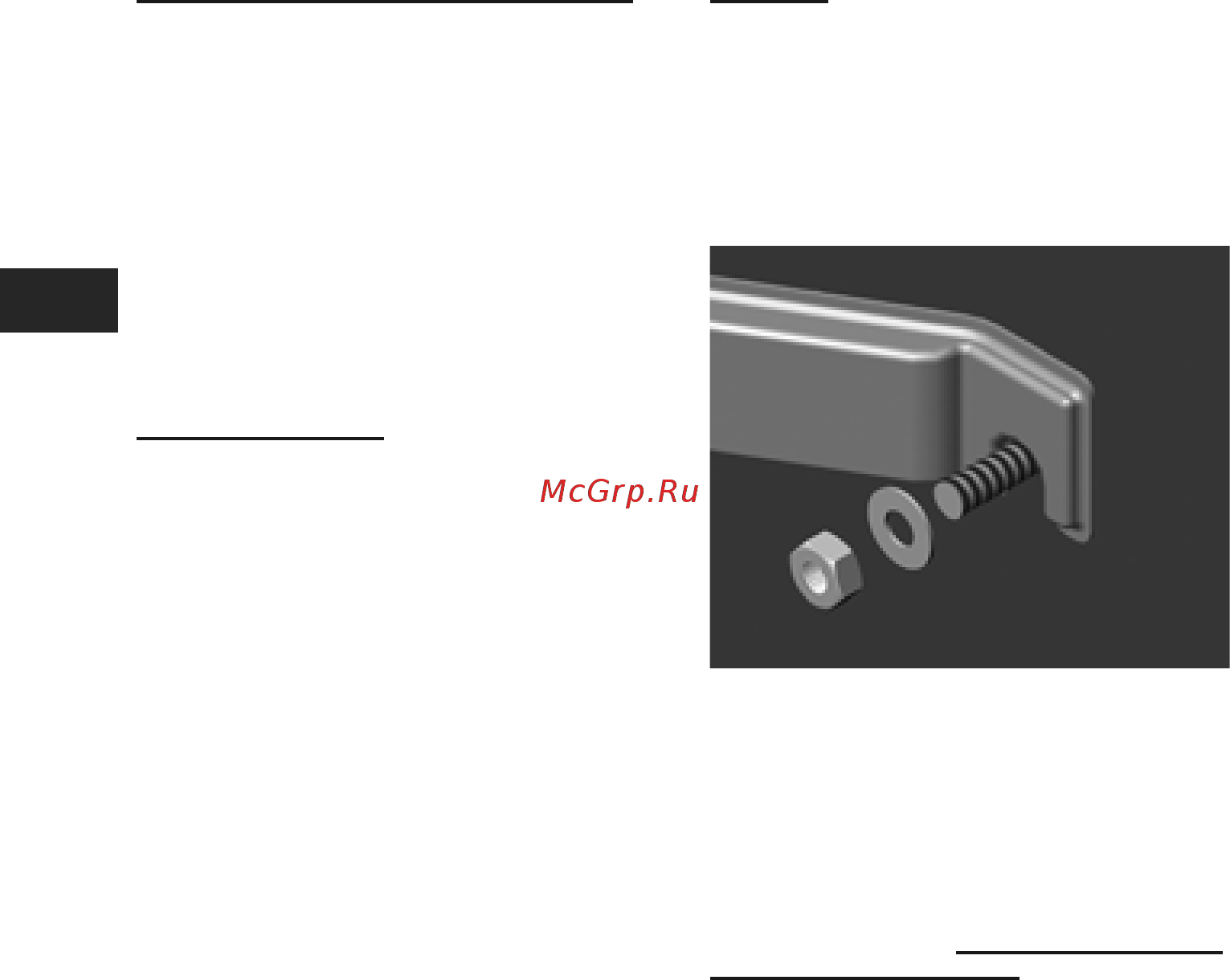

Rysunek 5 – Instalacja uchwytów montażowych
2.2.b. Model pionowo montowany do ściany VERT
Umieścić urządzenie co najmniej 50 cm od podłogi i co
najmniej 5 cm od sufitu w celu ułatwienia prac kon-
serwacyjnych. (Rysunek 6)
Ten model może być również zainstalowany na ws-
porniku (opcjonalnie), ale bezwzględnie musi być za-
montowany do ściany nośnej za pomocą górnego
uchwytu montażowego.
Upewnić się, że zainstalowany wspornik
jest odpowiedni do modelu ogrzewacza
wody i średnicy, o której mowa oraz że
jest on prawidłowo zmontowany i zain-
stalowany.
Zalecamy użycie wspornika, który jest
kompatybilny z produktami zaprojek-
towanymi przez producenta.
Użyć szablonu instalacji zamieszczonego
na opakowaniu ogrzewacza wody.
