Выбор места установки генератора осуществляется в зависимости от конкретного при менения точных правил относительно выбора места установки не существует кроме не обходимости учитывать близость распределительного электрощита и неудобства при чиняемые шумом тем не менее следует принимать во внимание подачу топлива отвод отработанных газов направление движения отработанных газов и защиту от шума таким образом выбор места установки является результатом тщательно продуманного решения 14

Инструкция по эксплуатации 14

В отношении размеров и компоновки существуют требования двух типов 15

Инструкция по эксплуатации 15

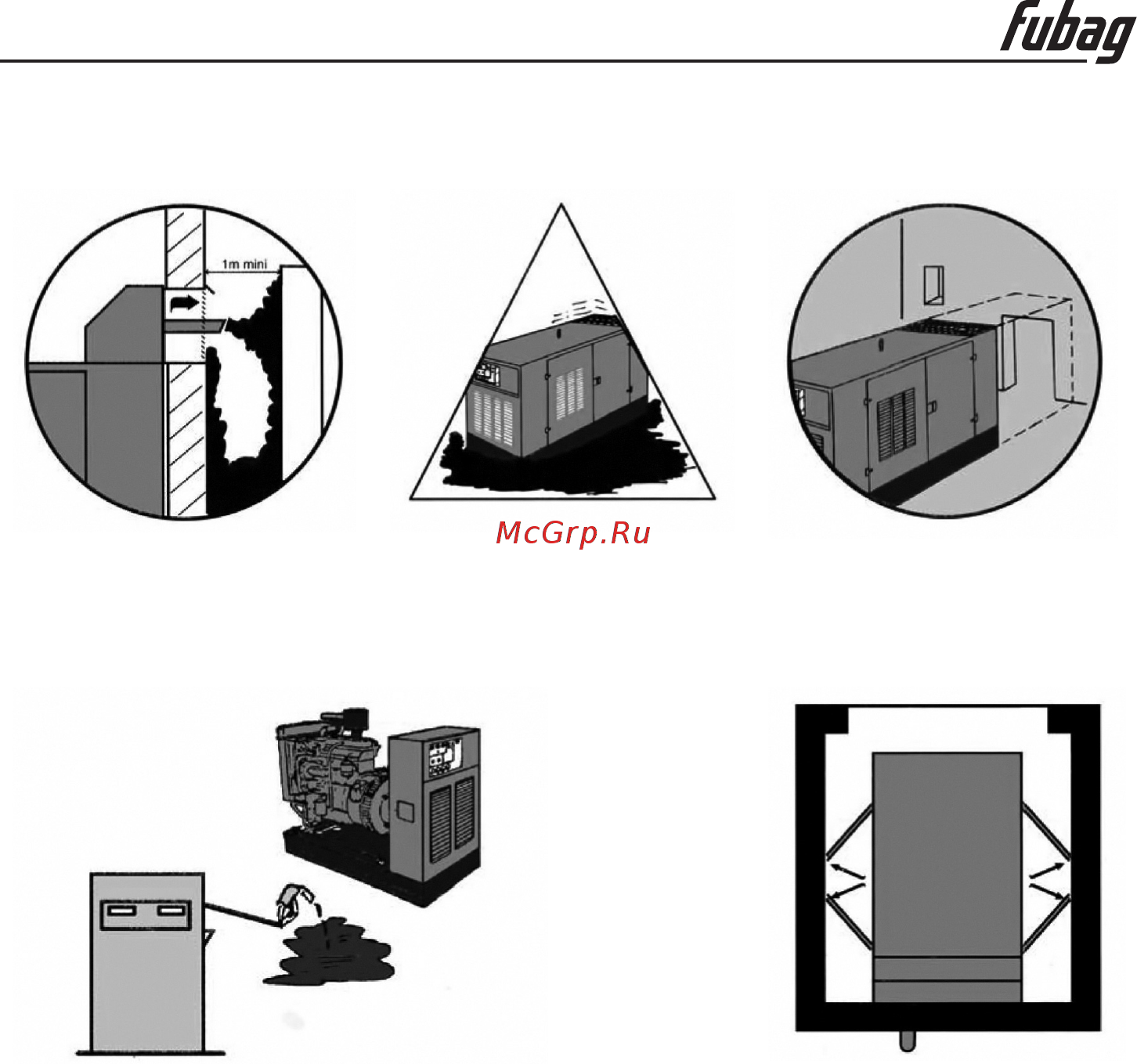

Примеры возможных затруднений 15

Размеры установленного оборудования и окружающей его зоны а именно топливный резервуар для ежедневной подачи топлива электрический шкаф глушитель аккумуля торные батареи и т д 15
