Fubag DS 27 AC ES однофазная кожух с функцией подогрева 1.0 838776.1 [35/46] Схема коммутации альтернатора
![Fubag DS 27 AC ES однофазная кожух с функцией подогрева 1.0 838776.1 [35/46] Схема коммутации альтернатора](/views2/1636483/page35/bg23.png)
DS 16/22/27/40/55/68/80/100
Инструкция по эксплуатации
- 35 -
8. Схемы электрические

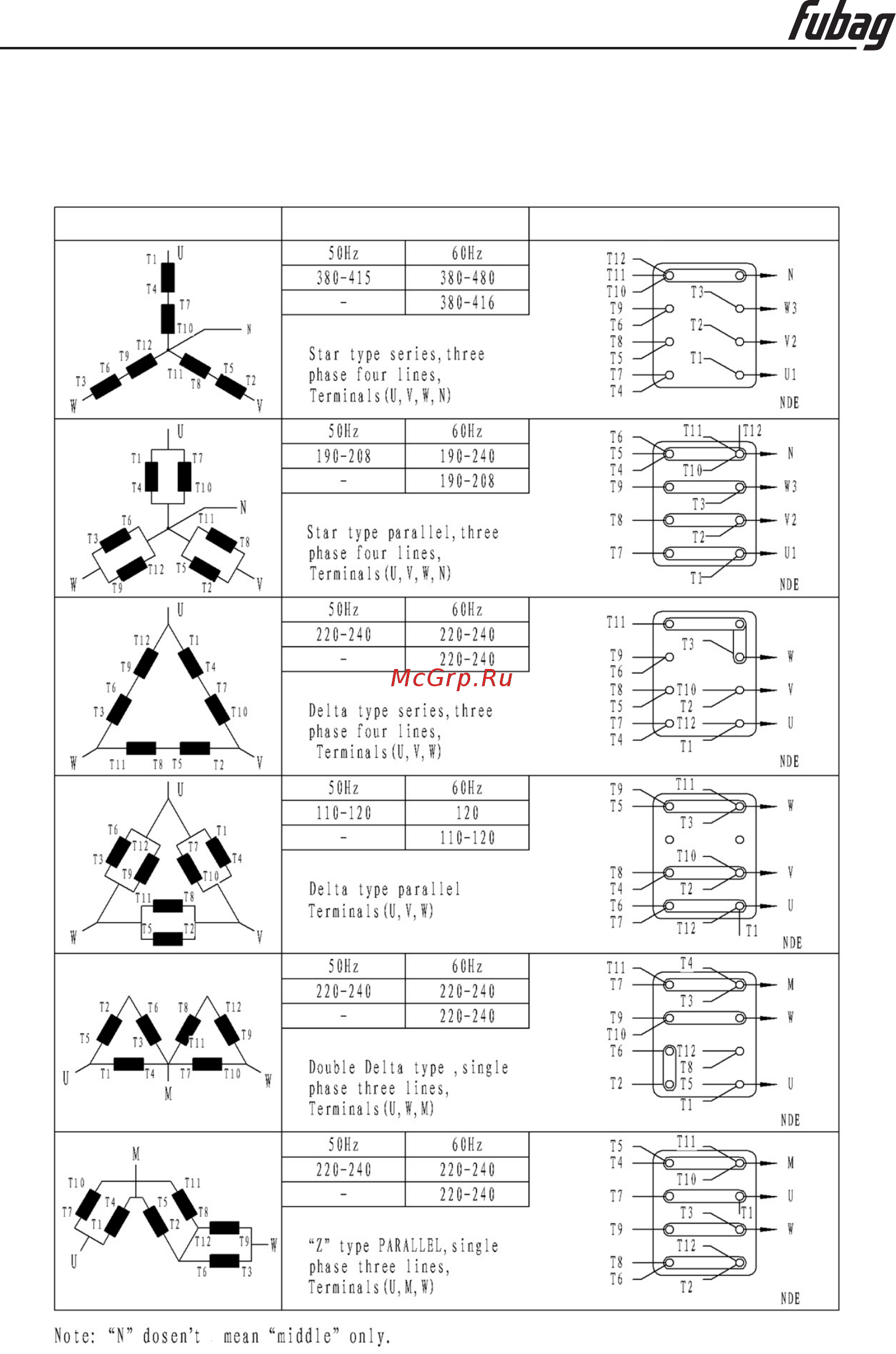

8.1 Схема коммутации альтернатора
Заводское подключениеСхема подключения Напряжение
