Инструкция по эксплуатации
DS 16/22/27/40/55/68/80/100
- 24 -
Теплоизоляция
В зависимости от типа установки может потребоваться теплоизоляция помещения. После
установки теплоизоляции температура поверхности не должна превышать 70 °C. Рекоменду-
ется использовать минеральную вату (не содержащую асбеста) с возможным покрытием из
алюминия для улучшения внешнего вида установки и теплоизоляции.
Минимальная толщина стекловаты составляет 50 мм.
Глушители
Глушитель уменьшает шум благодаря поглощению и изменению фазы звуковой волны. Тру-
бопровод для выпуска отработанных газов должен быть подвешен правильно. Крепления
трубопровода не должны располагаться на генераторе (за исключением использования
заводских фитингов). На выходе двигателя должен быть установлен компенсатор системы
выпуска отработанных газов. Диаметр трубопровода не должен быть меньше диаметра тру-
бы генератора (в случае необходимости обратитесь к нам за консультацией), а расположение
таким, чтобы исключить возврат отработанных газов в помещение.
Трубопровод должен быть закреплен таким образом, чтобы исключить его нагрузку на
компенсатор. Компенсатор должен располагаться строго на прямой линии, поскольку любое
боковое смещение может вызвать его разрыв.

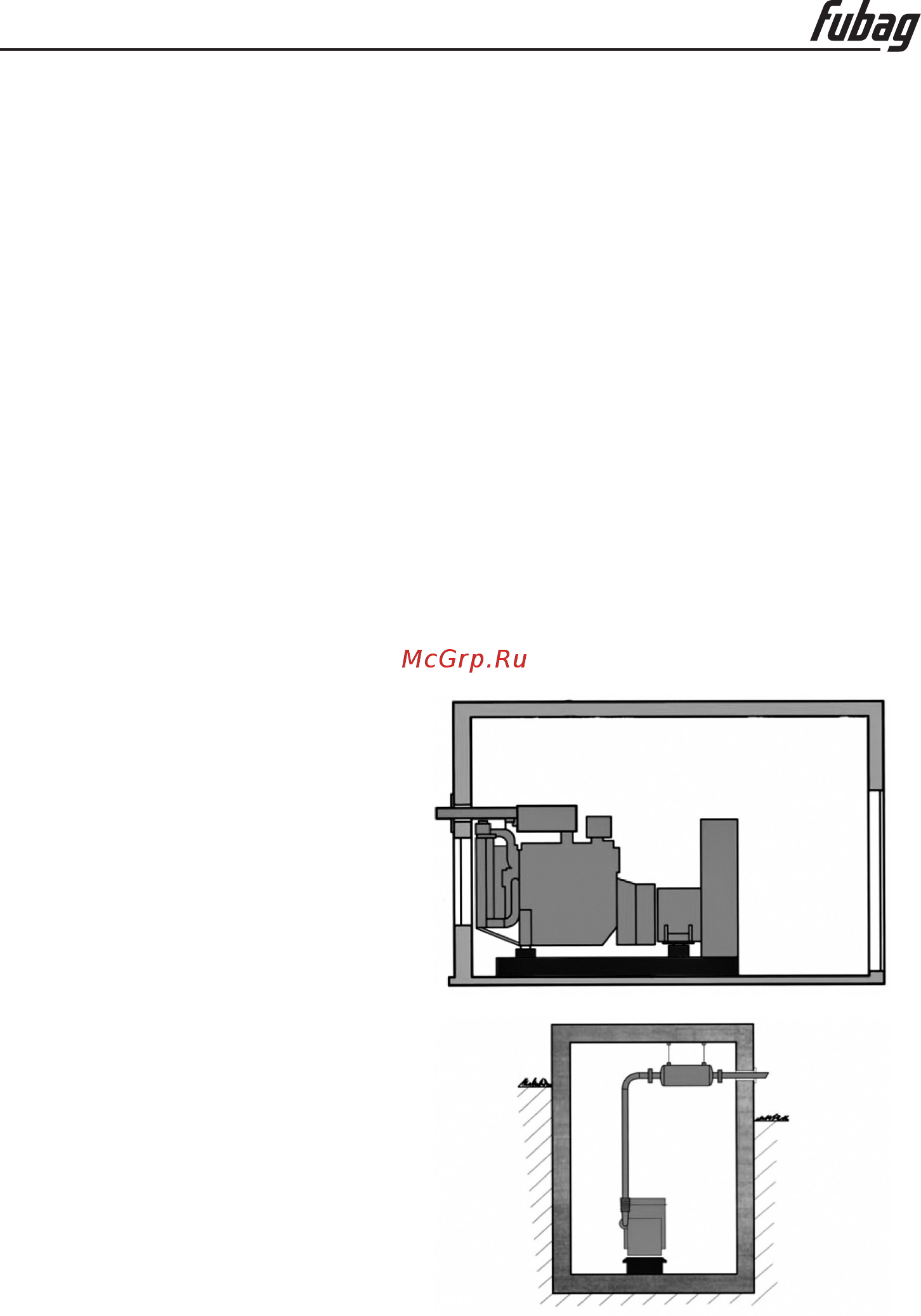

Адаптированный глушитель
Так называемый адаптированный глуши-
тель устанавливается непосредственно на
генераторе или кожухе. Данный глушитель
является глушителем поглощающего типа.
В версии с кожухом компенсатор устанав-
ливается между двигателем и системой
выпуска отработанных газов.
Глушитель поглощающего типа
Газ проходит по трубопроводу с высоко-
эффективной шумоизоляцией и защитой
из перфорированного листового металла.
