DS 16/22/27/40/55/68/80/100
Инструкция по эксплуатации
- 25 -
Реактивный шумопоглощающий
глушитель
Газ попадает в расширительную камеру,
выложенную шумопоглощающим матери-
алом, закрепленным перфорированными
листами металла, и затем проходит в
шумопоглощающий трубопровод.
3.3.2.11 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
a) Соединения – общие сведения
Как и в случае других электроустановок низкого напряжения, эксплуатация и техниче-
ское обслуживание генератора должны соответствовать стандартам страны эксплуата-
ции.
b) Силовые кабели
Эти кабели могут быть одножильными или многожильными в зависимости от мощности
генератора. Рекомендуется укладывать силовые кабели в специально предназначенные
короба или кабельные каналы.
c) Аккумуляторные батареи
Установите аккумуляторную(-ые) батарею(-и) рядом с электрическим стартером. Прово-
да должны соединять клеммы аккумуляторной батареи и клеммы стартера.
Первое правило, которое следует соблюдать, – это соответствие полярности проводов,
соединяющих аккумуляторную батарею и стартер. Минимальное сечение проводов со-
ставляет 70 мм
2
. Площадь сечения зависит от мощности стартера и от расстояния меж-
ду аккумуляторными батареями и генератором (от падения напряжения на линии).
3.3.2.12 ОХЛАЖДЕНИЕ
Необходимо рассеивать тепловую энергию следующих видов:
• тепло от одного или нескольких контуров охлаждения двигателя
• тепловое излучение двигателя и системы выпуска отработанных газов
• воздух системы вентиляции помещения
• отработанные газы
Описанные ниже системы осуществляют отвод тепла, выделяемого контуром охлажде-
ния двигателя.

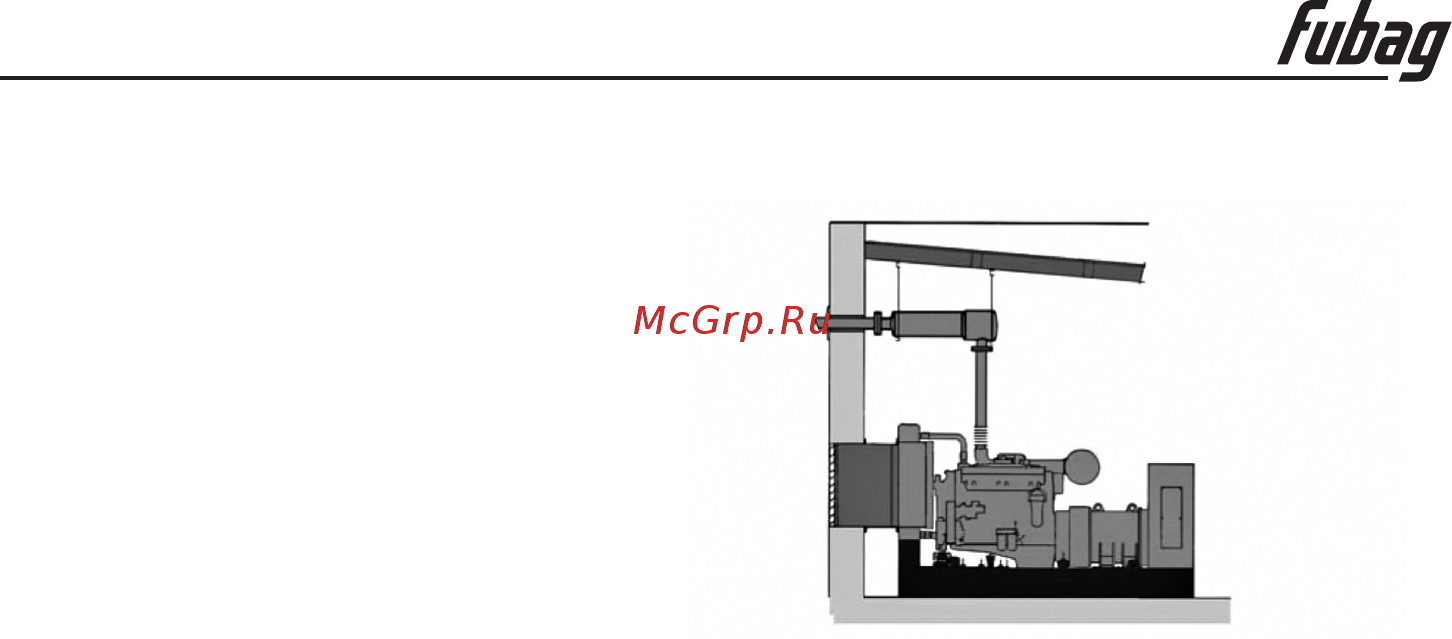

a) Вентилируемый радиатор
Контур охлаждения двигателя соединен с установленным на краю рамы трубчатым ра-
диатором с оребрением. Этот радиатор охлаждается вентилятором, приводимым в дви-
жение непосредственно двигателем.
Во всех случаях воздух движется в направлении вентилятор > радиатор.
Охлаждение обеспечивается за счет циркуляции воздуха в помещении.
Расширительный бачок позволяет компенсировать колебания объема охлаждающей
жидкости, связанные с изменением температуры.
