Инструкция по эксплуатации
DS 16/22/27/40/55/68/80/100
- 22 -

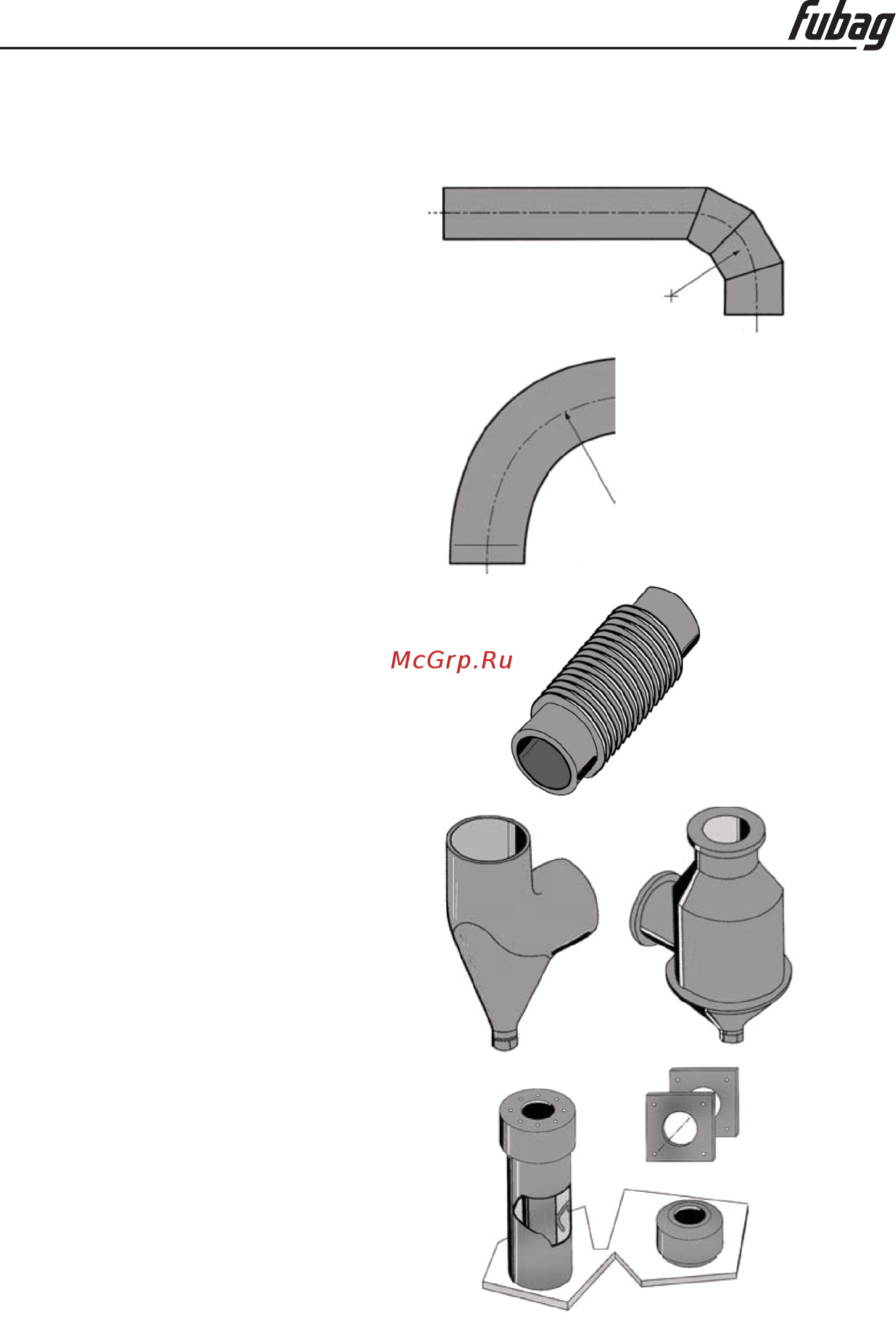

Трубопроводы
Рекомендуется использовать бесшовные
трубопроводы. Также допускается при-
менять катаные стальные трубы. Во всех
случаях
следует избегать наличия препятствий
внутри трубопроводов.
Отводы
Радиус изгиба отвода должен как мини-
мум равняться двум его диаметрам. По
возможности отвод должен состоять из
одного элемента. Сварной отвод, изогну-
тый под углом 90 градусов, должен состо-
ять не менее чем из трех секций.
Компенсаторы и гибкие патрубки
компенсатор: позволяет компенсировать
боковые перемещения, вызванные расши-
рением (примерно 1 мм/метр/100°C).
гибкий патрубок: используется при значи-
тельных боковых, но небольших продоль-
ных смещениях.
Слив конденсата и дождевых вод
Должен быть предусмотрен в нижней
части
установки для защиты глушителя и дви-
гателя или в местах перехода от горизон-
тальной к вертикальной плоскости.
Узел прохода трубы через пере-
крытие и перегородки
Должен быть предусмотрен для каждого
проема в перегородке и выхода на крышу.
