LADA

Granta универсал 2018-

Granta Cross 2018-

Тягово-сцепное устройство

(ТСУ) съемный квадрат. Арт. 01921501

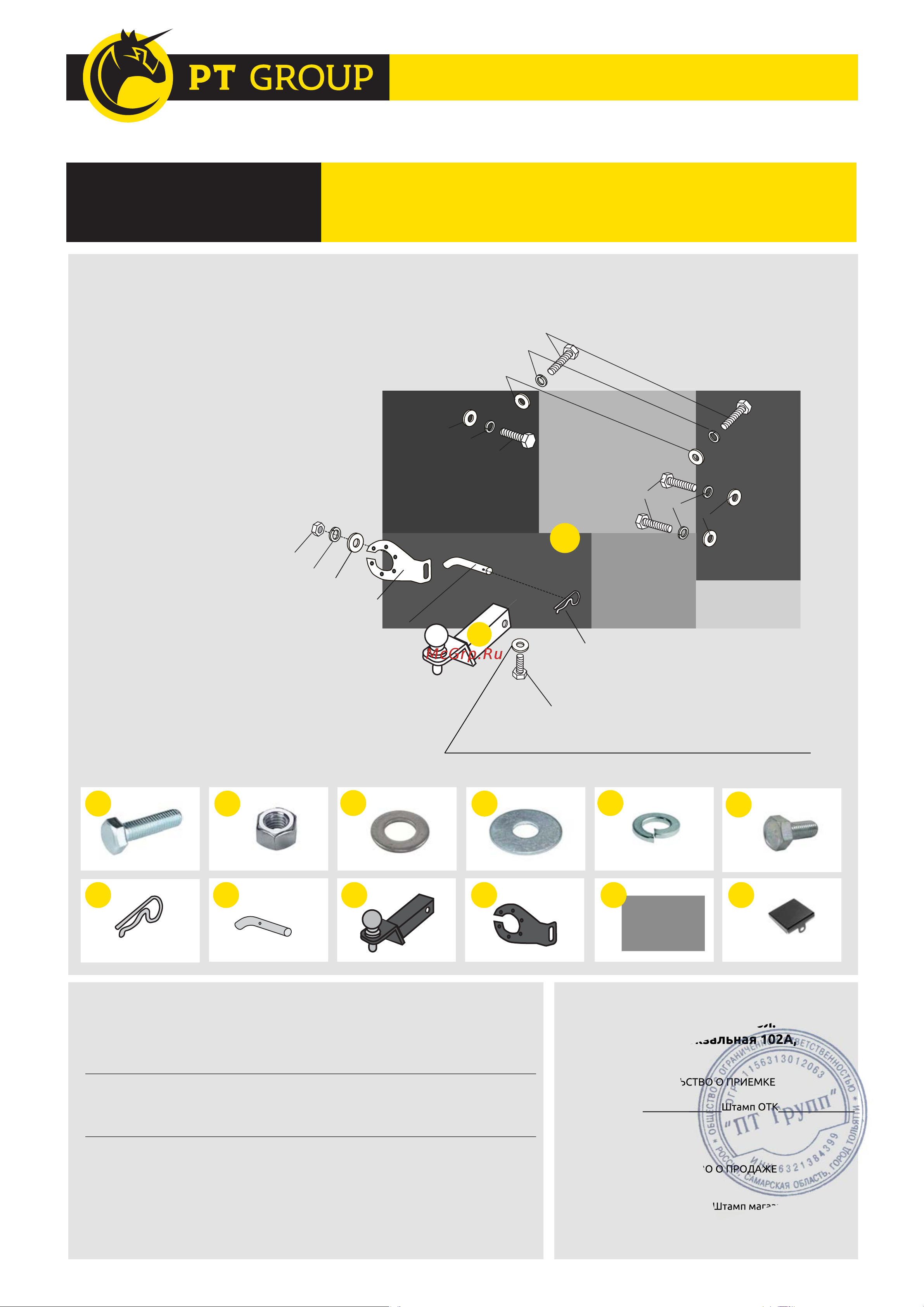

Комплектация

A) Болт М10х30х1,25 – 5 шт.

B) Гайка М10 – 1 шт.

C) Шайба М10 – 1 шт.

D) Шайба М10 увеличенная – 6 шт.

E) Шайба М10 пружинная – 6 шт.

F) Болт М10х20 – 1 шт.

G) Шплинт – 1 шт.

H) Палец для фаркопа гнутый – 1 шт.

I ) Съемный шар в сборе – 1 шт.

J ) Кронштейн розетки – 1 шт.

K) Кронштейн сварной – 1 шт.

L) Заглушка приемного отверстия ТСУ -- 1 шт.

Требуемые инструменты

A) Ключ на 17 мм;

B) Отвертка;

C) Ключ на 38 мм.

CBA

Паспорт изделия

Изделие изготовлено из стали • Сцепка и расцепка прицепа к ТС возможна одним человеком, без применения специальных

инструментов • Конструкция изделия обеспечивает выполнение сохранности характеристик и функционирование после замены

изнашивающихся деталей. Изнашиваемые детали взаимозаменяемы • Ограничения на использование механического сцепного

устройства и его элементов см. в данной инструкции • Усиление зоны крепления при установке изделия на ТС не требуется

При установке изделия на автомобиль шаровый наконечник не ухудшает видимость и не закрывает задний номерной знак.

Габаритные размеры изделия: 833x620x252 мм.

Присоединитель

ные размер: 300 мм.

Высота установки: 410 мм.

Максимальные углы поворота при установке

изделия на ТС составляют:

- в горизонтальной плоскости - 78 град.

- в вертикальной плоскости - 34 град.

Пространственное положение шарового наконечника

регламентировано ГОСТом Р 41.55-2005.

Требования к установке:

- Не устанавливать изделие на другую марку и модель автомобиля;

- Не устанавливать изделие в места не предусмотренные данной

инструкцией;

- Не подвергать изделие сварочным работам;

- Выполнять установку изделия строго руководствуясь данной

инструкцией по установке.

Требования к эксплуатации:

- Не вставать на изделие;

- Не использовать изделие в качестве опоры для домкрата;

- Каждые 5 000 км подтягивать соед. элементы изделия;

- На неасфальтированном покрытии грузоподъемность

сокращается в 2 раза а скорость не должна

превышать 30 км/ч.

D - используется только для крепления заглушки

При установке изделия на ТС расстояние от центра шарового

наконечника до вертикальной плоскости проходящей через

наиболее удаленную назад крайнюю точку оборудования

составляет 130 мм.

Фаркоп не предназначен для установки багажных платформ с

креплением на шар, использовать платформу под американский

квадрат.

ООО «ПТ ГРУПП»

адрес: 445000, Самарская обл.

г. Тольятти, ул. Вокзальная 102А,

строение 1.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Дата упаковки Штамп ОТК_______________

СВИДЕТЕЛЬСТВО О ПРОДАЖЕ

Дата продажи______________Штамп магазина____________

адрес: 445000, Самарская обл.

г. Тольятти, ул. Вокзальная 102А,

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Штамп ОТК_______________

СВИДЕТЕЛЬСТВО О ПРОДАЖЕ

Дата продажи______________Штамп магазина____________

Гарантийный срок 12 месяцев с даты розничной продажи.

Сохраняйте гарантийный талон в течении всего гарантийного срока.

ГАРАНТИЙНЫЙ ТАЛОН
