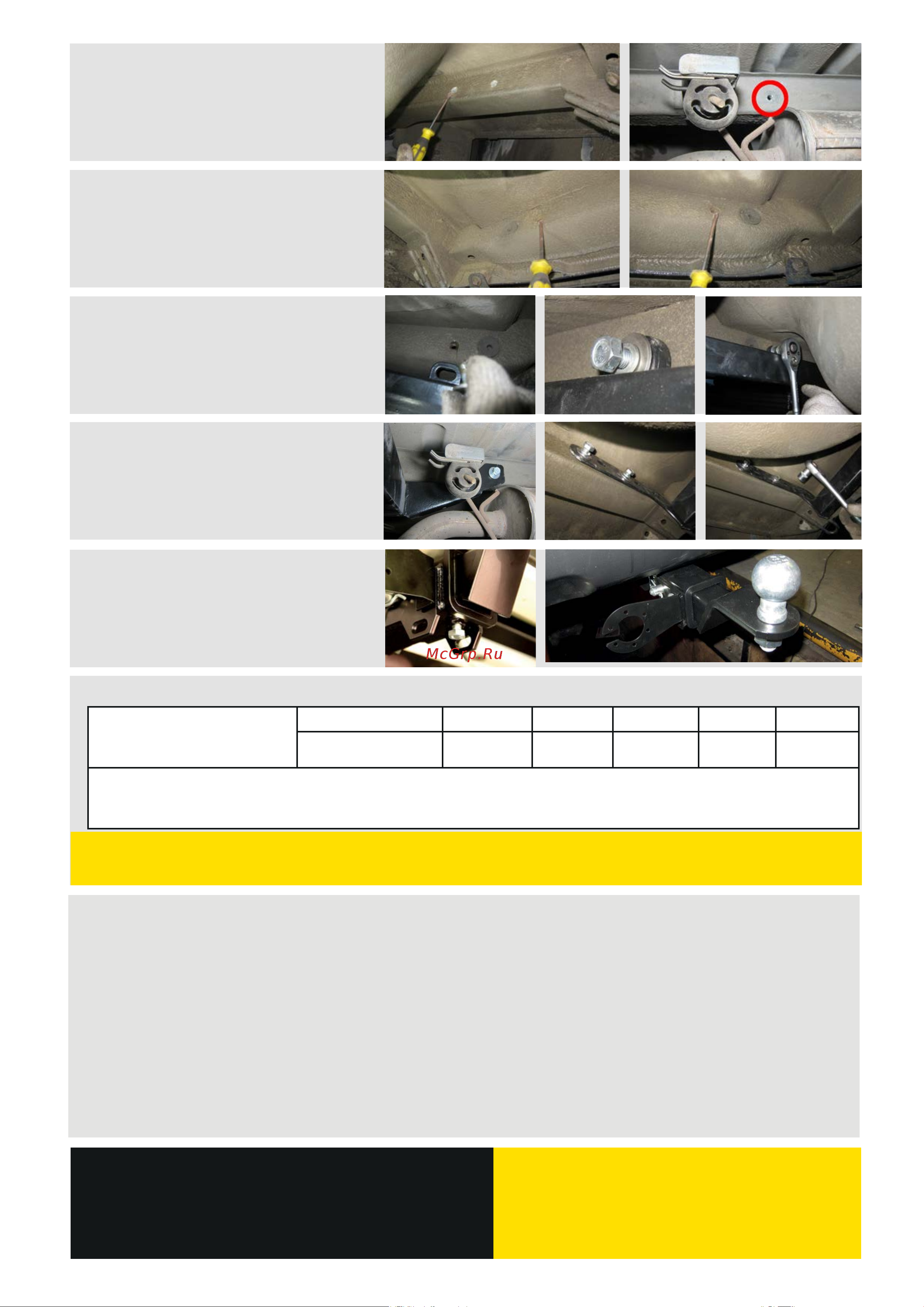

ШАГ 1.

С помощью плоской отвертки методом

простукивания отыщите два резьбовых

отверстия под мастикой в правом лонжероне

автомобиля и очистите отверстия от мастики.

Аналогично отыщите резьбовое отверстие в

левом лонжероне автомобиля.

ШАГ 2.

Отыщите два резьбовых отверстия в

задней балке автомобиля, при необходимости

прочистите отверстия от грязи.

ШАГ 3.

Для установки фаркопа совместите

отверстия в сварном кронштейне с резьбовыми

отверстиями кузова автомобиля и соедините

всё с помощью болтов М10, через шайбы

увеличенные М10 и шайбы пружинные М10.

ШАГ 4.

Затяните все резьбовые соединения

ШАГ 5.

Установите кронштейн крепления

электрической розетки.

Установите съемный шар в сборе и закрепите

его пальцем гнутым с шплинтом. Зафиксируйте

съемный шар винтом М10х20 снизу.

Установка завершена.

ООО «ПТ ГРУПП»

адрес: г. Тольятти, ул. Вокзальная 102А.

телефон технической службы поддержки

www.ptuning.ru

(звонок по россии бесплатный)

ТТип шара «Е»; ип соединения: шаровый; Диаметр сцепного шара: 50 мм.; Масса комплекта ТСУ 01921501: 12 кг.

Тягово-сцепное устройство ( L

ADA Granta универсал/LADA Granta Cross

) предназначено для сцепки легкового

автомобиля с буксируемым прицепом полной массой до 12000 кг. Скорость автопоезда не должна превышать 80 км/ч.

Рекомендуемая заводом-автопроизводителем масса прицепа 450/900 кг* (*для прицепа, оборудованного тормозами)

Артикул

01921501

ТCУ

LADA Granta универсал

LADA Granta Cross

D(кH) S(кг) Т(кг)

С(кг)

А(кг)

5,6 50 1100 450/900* 1200

D= (g*T*А)/(T+А) - горизонтальная сила, действующая между тягачом и прицепом; S - статическая вертикальная нагрузка на шар;

Т- технически допустимая максимальная масса тягача; С - допустимая масса прицепа по данным автопроизводителя (*для прицепа

оборудованного тормозами);

А - максимальная масса прицепа по данным производителя ТСУ.

8 (800) 200 77 92

Памятка по уходу за деталями из стали с полимерно-порошковым покрытием.

Для того, чтобы изделие служило долго, необходимо соблюдать ряд несложных правил:

• Периодически очищайте поверхность детали от грязи и пыли, не пользуясь абразивными материалами

и кислотными и щелочными очищающими составами;

• Удаляйте налипший снег и грязь, чтобы поверхность детали оставалась сухой;

• При небольших повреждениях покрытия обработайте деталь преобразователем ржавчины и аккуратно

покройте место повреждения подходящей краской.

Производитель гарантирует соответствие изделия характеристикам, указанным в паспорте, в течение

гарантийного срока, при соблюдении требований по установке и эксплуатации. Гарантия снимается, если

дефекты возникли по вине потребителя или третьих лиц, в результате нарушения правил транспортировки,

хранения, монтажа, условий эксплуатации, а так же внесении изменений и доработок в конструкцию без

согласования с производителем. Производитель не несёт ответственности за нанесение ущерба или имуществу

третьих лиц в результате неправильного хранения и эксплуатации изделия.
