Область установки
Газовое оборудование должно быть
установлено в месте с естественным
притоком воздуха, необходимого для
сгорания газа (стандарты UNI-CIG 7129
и 7131). При этом должны соблюдаться
все нормы и правила установки быто-
вого газового оборудования, предусмо-
тренные в стране, где приобретено и
устанавливается данное оборудование.
Газовая варочная поверхность может
быть установлена в любую кухонную ме-
бель, которая способна противостоять
высокой температуре – не менее 100
градусов. Размеры ниши-выреза, кото-
рая будет сделана в поверхности корпу-
са мебели (столешнице) и минимальные
расстояния между задней частью и при-
легающими с боков поверхностями обо-

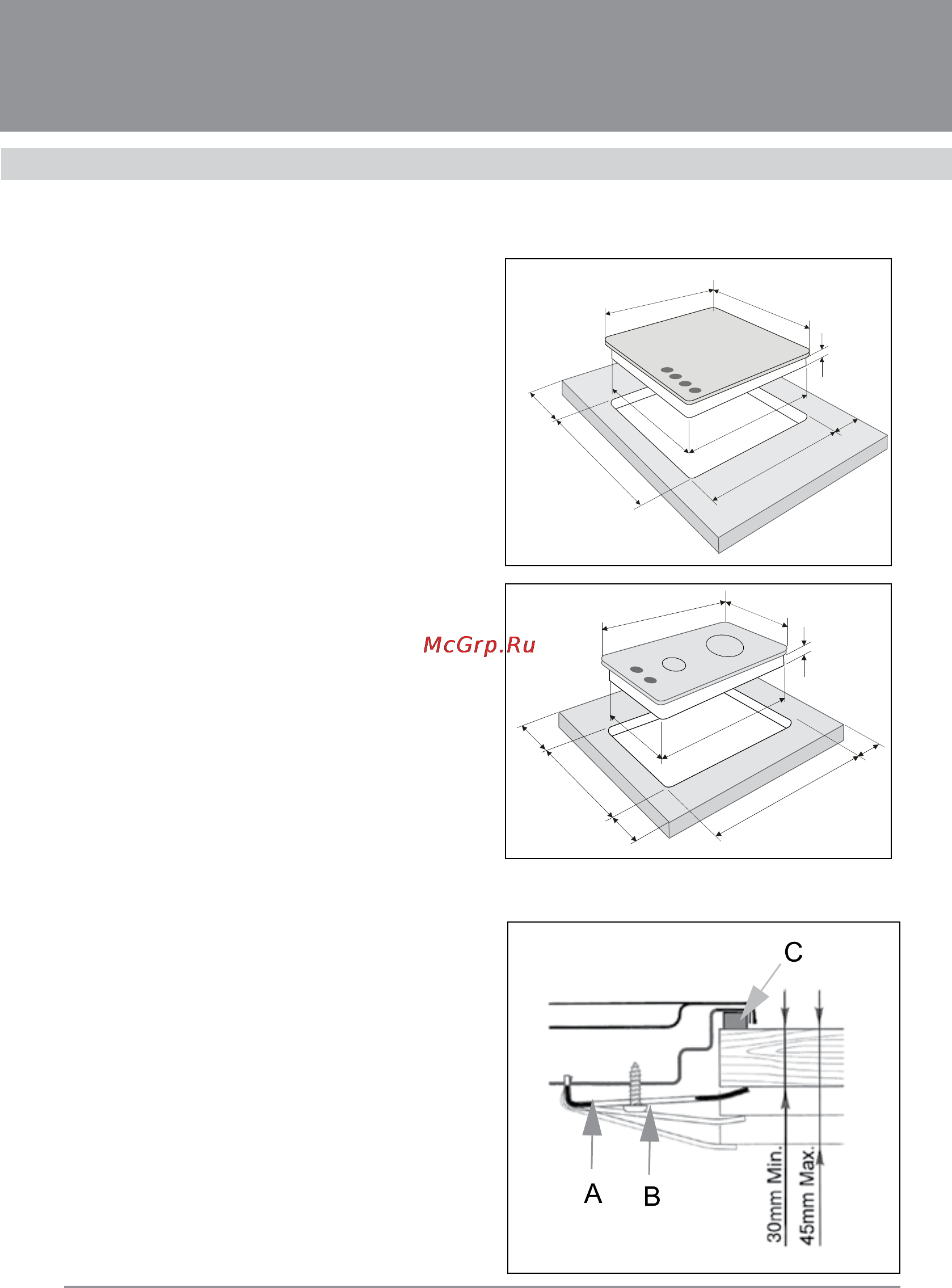

значены на рис. 6. На рис. 7, показана
схема крепления газовой варочной по-
верхности к столешнице.
Пожалуйста, помните:
Чтобы гарантировать циркуляцию воз-
духа в достаточной степени, под газо-
вой варочной поверхностью необходимо
оставить расстояния D не менее 10 мм
до любого выдвижного ящика, любой
перегородки или духовки, которые могут
располагаться под газовой варочной по-
верхностью.
Если газовая варочная поверхность
устанавливается вместе с духовкой, не-
обходимо следовать инструкциям изго-
товителя духовки, и обеспечить венти-
ляцию, как показано на рис. 8. При этом
размеры зазоров С и Е должны быть не
менее 30 и 10 мм, соответственно.
В любом случае, если духовка яв-
ляется газовой, то обе части обору-
дования должны быть связаны с га-
зовой магистралью и электрической
цепью независимо.
Рис. 6
510
590
560
120 min
565
55
40
495
490
510
300
275
50 min
50 min
280
55
40
490
485
Рис. 7
Схема в большем масштабе
представлена на стр. 28
