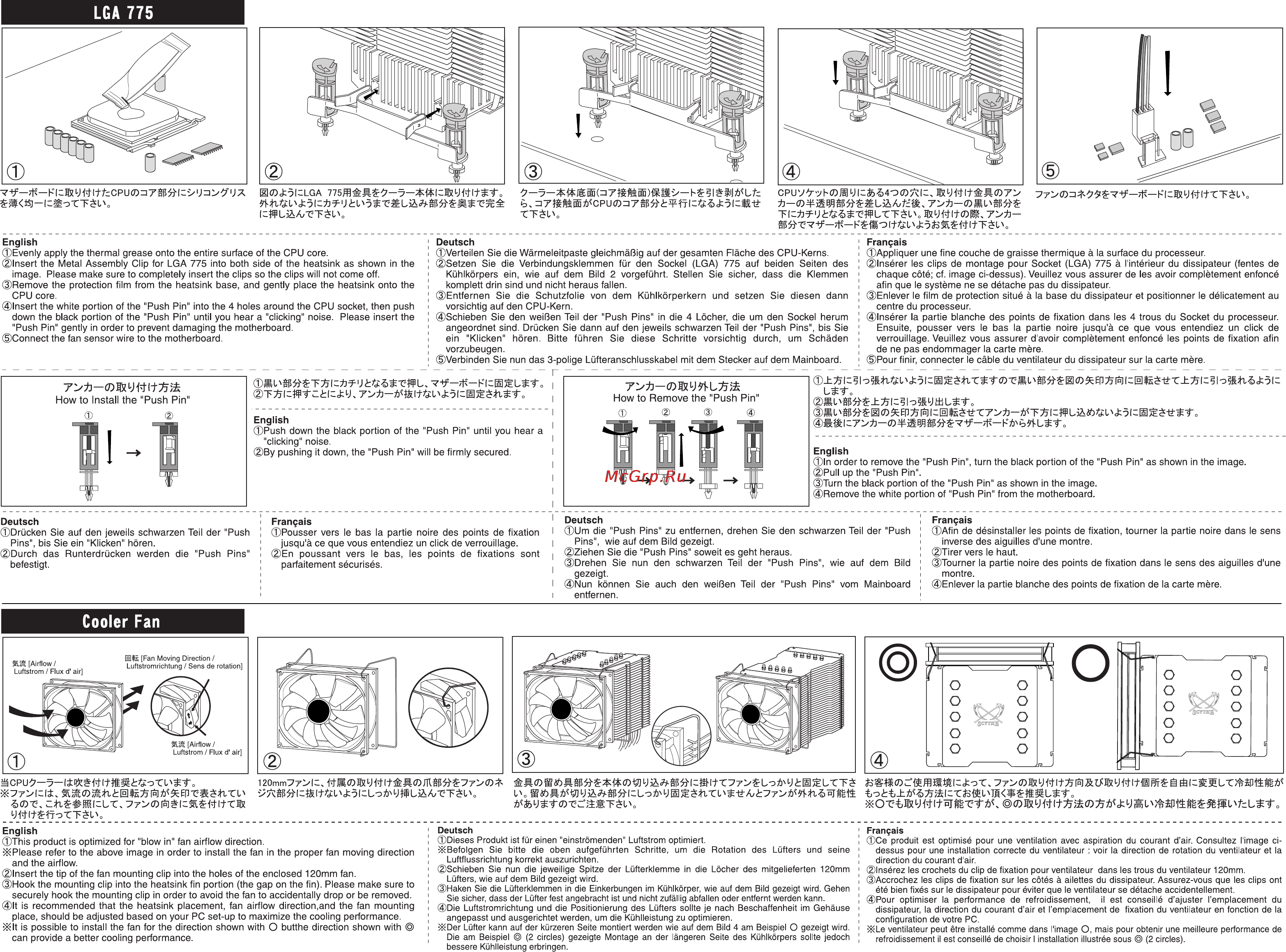

LGA 775 v f Kcæufti fccpuroziTaia io j x jT ÎS l 8otTÎV BOiÔIGLGA 775 M ï ÿ b i7KM AiCPU i75ßÄ t lTlcii SJ ölG TTÄ IcWlÆAy eTèt CPU77 h ISiyizfe 54o B7 i WWâI 7 ГО ISa ÿ Lü 7 æl 55 g T c WJt CWL CT l WTOE 7 SWTvtf K ltm fcS WTa 77 3 7 ÿ v F TK Klz UW CTèl o English Deutsch Français Evenly apply the thermal grease onto the entire surface of the CPU core Insert the Metal Assembly Clip for LGA 775 into both side of the heatsink as shown in the image Please make sure to completely insert the clips so the clips will not come off Remove the protection film from the heatsink base and gently place the heatsink onto the CPU core Insert the white portion of the Push Pin into the 4 holes around the CPU socket then push down the black portion of the Push Pin until you hear a clicking noise Please insert the Push Pin gently in order to prevent damaging the motherboard Connect the fan sensor wire to the motherboard Verteilen Sie die Wärmeleitpaste gleichmäßig auf der gesamten Fläche des CPU Kerns Setzen Sie die Verbindungsklemmen für den Sockel LGA 775 auf beiden Seiten des Kühlkörpers ein wie auf dem Bild 2 vorgeführt Stellen Sie sicher dass die Klemmen komplett drin sind und nicht heraus fallen Entfernen Sie die Schutzfolie von dem Kühlkörperkern und setzen Sie diesen dann vorsichtig auf den CPU Kern Schieben Sie den weißen Teil der Push Pins in die 4 Löcher die um den Sockel herum angeordnet sind Drücken Sie dann auf den jeweils schwarzen Teil der Push Pins bis Sie ein Klicken hören Bitte führen Sie diese Schritte vorsichtig durch um Schäden vorzubeugen Verbinden Sie nun das 3 polige Lüfteranschlusskabel mit dem Stecker auf dem Mainboard Appliquer une fine couche de graisse thermique à la surface du processeur Insérer les clips de montage pour Socket LGA 775 à l intérieur du dissipateur fentes de chaque côté cf image ci dessus Veuillez vous assurer de les avoir complètement enfoncé afin que le système ne se détache pas du dissipateur Enlever le film de protection situé à la base du dissipateur et positionner le délicatement au centre du processeur Insérer la partie blanche des points de fixation dans les 4 trous du Socket du processeur Ensuite pousser vers le bas la partie noire jusqu à ce que vous entendiez un click de verrouillage Veuillez vous assurer d avoir complètement enfoncé les points de fixation afin de ne pas endommager la carte mère Pour finir connecter le câble du ventilateur du dissipateur sur la carte mère How to Remove the Push Pin English Push down the black portion of the Push Pin until you hear a clicking noise By pushing it down the Push Pin will be firmly secured L Si S Älc H3jytHLS ro L 0 ÂEPÆ Ê tf 7 Zi îTÂIUi lÆ til i dl ia5 ÿti ï r English In order to remove the Push Pin turn the black portion of the Push Pin as shown in the image Pull up the Push Pin Turn the black portion of the Push Pin as shown in the image Remove the white portion of Push Pin from the motherboard Deutsch Français Deutsch Français Drücken Sie auf den jeweils schwarzen Teil der Push Pins bis Sie ein Klicken hören Durch das Runterdrücken werden die Push Pins befestigt Pousser vers le bas la partie noire des points de fixation jusqu à ce que vous entendiez un click de verrouillage En poussant vers le bas les points de fixations sont parfaitement sécurisés Um die Push Pins zu entfernen drehen Sie den schwarzen Teil der Push Pins wie auf dem Bild gezeigt Ziehen Sie die Push Pins soweit es geht heraus Drehen Sie nun den schwarzen Teil der Push Pins wie auf dem Bild gezeigt Nun können Sie auch den weißen Teil der Push Pins vom Mainboard entfernen Afin de désinstaller les points de fixation tourner la partie noire dans le sens inverse des aiguilles d une montre Tirer vers le haut Tourner la partie noire des points de fixation dans le sens des aiguilles d une montre Enlever la partie blanche des points de fixation de la carte mère Cooler Fan CPU Vy IL fi M 0 0 ÎÊÆ 0 En ra èHr L kH4WiTo CT P0 English Deutsch Français This product is optimized for blow in fan airflow direction X Please refer to the above image in order to install the fan in the proper fan moving direction and the airflow Insert the tip of the fan mounting clip into the holes of the enclosed 120mm fan Hook the mounting clip into the heatsink fin portion the gap on the fin Please make sure to securely hook the mounting clip in order to avoid the fan to accidentally drop or be removed It is recommended that the heatsink placement fan airflow direction and the fan mounting place should be adjusted based on your PC set up to maximize the cooling performance lt is possible to install the fan for the direction shown with O butthe direction shown with can provide a better cooling performance Dieses Produkt ist für einen einströmenden Luftstrom optimiert Befolgen Sie bitte die oben aufgeführten Schritte um die Rotation des Lüfters und seine Luftflussrichtung korrekt auszurichten Schieben Sie nun die jeweilige Spitze der Lüfterklemme in die Löcher des mitgelieferten 120mm Lüfters wie auf dem Bild gezeigt wird Haken Sie die Lüfterklemmen in die Einkerbungen im Kühlkörper wie auf dem Bild gezeigt wird Gehen Sie sicher dass der Lüfter fest angebracht ist und nicht zufällig abfallen oder entfernt werden kann Die Luftstromrichtung und die Positionierung des Lüfters sollte je nach Beschaffenheit im Gehäuse angepasst und ausgerichtet werden um die Kühlleistung zu optimieren iKDer Lüfter kann auf der kürzeren Seite montiert werden wie auf dem Bild 4 am Beispiel O gezeigt wird Die am Beispiel 2 circles gezeigte Montage an der längeren Seite des Kühlkörpers sollte jedoch bessere Kühlleistung erbringen Cl Ce produit est optimisé pour une ventilation avec aspiration du courant d air Consultez l image cidessus pour une installation correcte du ventilateur voir la direction de rotation du ventilateur et la direction du courant d air Insérez les crochets du clip de fixation pour ventilateur dans les trous du ventilateur 120mm Accrochez les clips de fixation sur les côtés à ailettes du dissipateur Assurez vous que les clips ont été bien fixés sur le dissipateur pour éviter que le ventilateur se détache accidentellement Pour optimiser la performance de refroidissement il est conseillé d ajuster l emplacement du dissipateur la direction du courant d air et l emplacement de fixation du ventilateur en fonction de la configuration de votre PC cLe ventilateur peut être installé comme dans l image O mais pour obtenir une meilleure performance de refroidissement il est conseillé de choisir I installation illustrée sous 2 circles
