Scythe Mine Rev. B [2/2] Cooler fan

Содержание

Похожие устройства

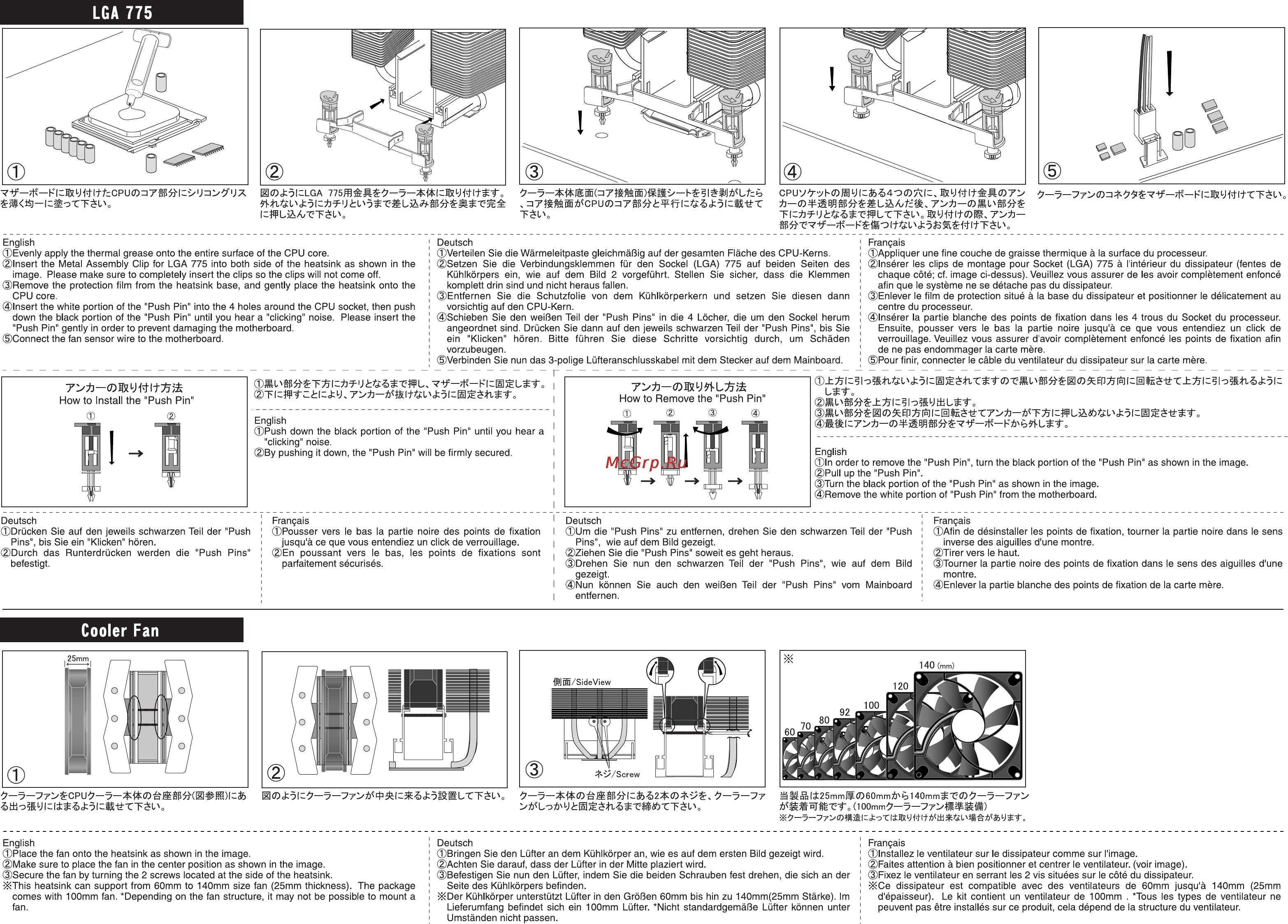

LGA 775 Tlz J CW L T l o ÎXUttIWfêk äß rv f Tti K OTOL ßM ttltT English Evenly apply the thermal grease onto the entire surface of the CPU core Insert the Metal Assembly Clip for LGA 775 into both side of the heatsink as shown in the image Please make sure to completely insert the clips so the clips will not come off Remove the protection film from the heatsink base and gently place the heatsink onto the CPU core Insert the white portion of the Push Pin into the 4 holes around the CPU socket then push down the black portion of the Push Pin until you hear a clicking noise Please insert the Push Pin gently in order to prevent damaging the motherboard Connect the fan sensor wire to the motherboard Deutsch Verteilen Sie die Wärmeleitpaste gleichmäßig auf der gesamten Fläche des CPU Kerns Setzen Sie die Verbindungsklemmen für den Sockel LGA 775 auf beiden Seiten des Kühlkörpers ein wie auf dem Bild 2 vorgeführt Stellen Sie sicher dass die Klemmen komplett drin sind und nicht heraus fallen Entfernen Sie die Schutzfolie von dem Kühlkörperkern und setzen Sie diesen dann vorsichtig auf den CPU Kern Schieben Sie den weißen Teil der Push Pins in die 4 Löcher die um den Sockel herum angeordnet sind Drücken Sie dann auf den jeweils schwarzen Teil der Push Pins bis Sie ein Klicken hören Bitte führen Sie diese Schritte vorsichtig durch um Schäden vorzu beugen Verbinden Sie nun das 3 polige Lüfteranschlusskabel mit dem Stecker auf dem Mainboard 7 0ÏRyttlf Français Appliquer une fine couche de graisse thermique à la surface du processeur Insérer les clips de montage pour Socket LGA 775 à l intérieur du dissipateur fentes de chaque côté cf image ci dessus Veuillez vous assurer de les avoir complètement enfoncé afin que le système ne se détache pas du dissipateur Enlever le film de protection situé à la base du dissipateur et positionner le délicatement au centre du processeur Insérer la partie blanche des points de fixation dans les 4 trous du Socket du processeur Ensuite pousser vers le bas la partie noire jusqu à ce que vous entendiez un click de verrouillage Veuillez vous assurer d avoir complètement enfoncé les points de fixation afin de ne pas endommager la carte mère Pour finir connecter le câble du ventilateur du dissipateur sur la carte mère 7 How to Remove the Push Pin1 English Push down the black portion of the Push Pin until you hear a clicking noise By pushing it down the Push Pin will be firmly secured Deutsch Drücken Sie auf den jeweils schwarzen Teil der Push Pins bis Sie ein Klicken hören Durch das Runterdrücken werden die Push Pins befestigt 7 Français Pousser vers le bas la partie noire des points de fixation jusqu à ce que vous entendiez un click de verrouillage En poussant vers le bas les points de fixations sont parfaitement sécurisés a l W m 0 En 0 z 0 T Z English In order to remove the Push Pin turn the black portion of the Push Pin as shown in the image Pull up the Push Pin Turn the black portion of the Push Pin as shown in the image Remove the white portion of Push Pin from the motherboard Deutsch Um die Push Pins zu entfernen drehen Sie den schwarzen Teil der Push Pins wie auf dem Bild gezeigt Ziehen Sie die Push Pins soweit es geht heraus Drehen Sie nun den schwarzen Teil der Push Pins wie auf dem Bild gezeigt Nun können Sie auch den weißen Teil der Push Pins vom Mainboard entfernen Français Afin de désinstaller les points de fixation tourner la partie noire dans le sens inverse des aiguilles d une montre Tirer vers le haut Tourner la partie noire des points de fixation dans le sens des aiguilles d une montre Enlever la partie blanche des points de fixation de la carte mère Cooler Fan S pn T25mmiBi Z 60mmà b140mm C Z 7 7 English Place the fan onto the heatsink as shown in the image Make sure to place the fan in the center position as shown in the image Secure the fan by turning the 2 screws located at the side of the heatsink This heatsink can support from 60mm to 140mm size fan 25mm thickness The package comes with 100mm fan Depending on the fan structure it may not be possible to mount a fan Deutsch Bringen Sie den Lüfter an dem Kühlkörper an wie es auf dem ersten Bild gezeigt wird Achten Sie darauf dass der Lüfter in der Mitte plaziert wird Befestigen Sie nun den Lüfter indem Sie die beiden Schrauben fest drehen die sich an der Seite des Kühlkörpers befinden Der Kühlkörper unterstützt Lüfter in den Größen 60mm bis hin zu 140mm 25mm Stärke Im Lieferumfang befindet sich ein 100mm Lüfter Nicht standardgemäße Lüfter können unter Umständen nicht passen Français Installez le ventilateur sur le dissipateur comme sur l image Faites attention à bien positionner et centrer le ventilateur voir image Fixez le ventilateur en serrant les 2 vis situées sur le côté du dissipateur KCe dissipateur est compatible avec des ventilateurs de 60mm jusqu à 140mm 25mm d épaisseur Le kit contient un ventilateur de 100mm Tous les types de ventilateur ne peuvent pas être installés sur ce produit cela dépend de la structure du ventilateur
