9. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность генератора представлена
в Таблице 1.
Таблица 1. Комплектность генератора
Наименование
Модель
GG3200 GG3200EW
Генератор 1 шт. 1 шт.
Ключ свечной 1 шт. 1 шт.
Вилка кабельная 2 шт. 2 шт.
Руководство
по эксплуатации
1 шт. 1 шт.
Амортизатор рамы
с крепежом
4 шт.* 4 шт.
Рукоятка транспорти-
ровочная с крепежом
- 2 шт.
Колесо транспортиро-
вочное с крепежом
- 2 шт.
Опора рамы
с крепежом
- 2 шт.
Ключ замка зажигания
- 2 шт.
Аккумулятор - 1 шт.*
* Установлен на штатном месте.
ВНИМАНИЕ!
Производитель оставляет
за собой право без предвари-
тельного уведомления вно-
сить изменения в комплектность.
Генератор поставляется с завода-изгото-
вителя в собранном виде.
Для удобства транспортирования
GG3200EW рекомендуется установить
колёса, опоры рамы и рукоятки. Схема
установки показана на Рис. 4.

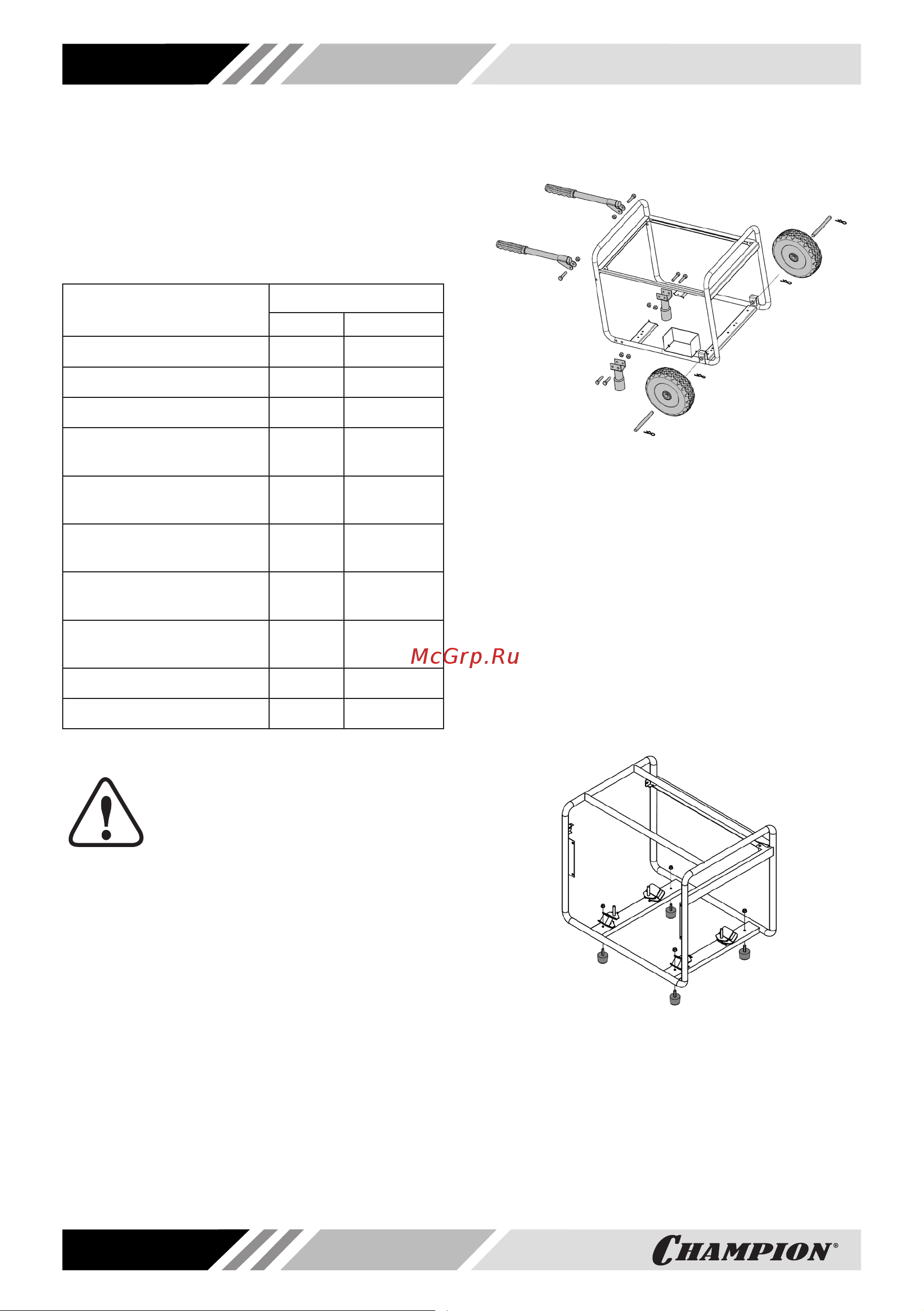

Рис. 4 Установка колёс, рукояток и опор
рамы GG3200EW
Если установка колёс на GG3200EW не
требуется, то для предотвращения сме-
щения генератора от вибрации при ра-
боте по ровной и твердой поверхности
рекомендуется установить на нижнюю
часть рамы амортизаторы. Схема уста-
новки амортизаторов рамы GG3200EW
показана на Рис. 5. Для установки амор-
тизатора вставьте шпильку амортизатора
снизу в отверстие на поперечной балке
рамы и закрутите гайку.
Рис. 5 Установка амортизаторов рамы
GG3200EW
