30

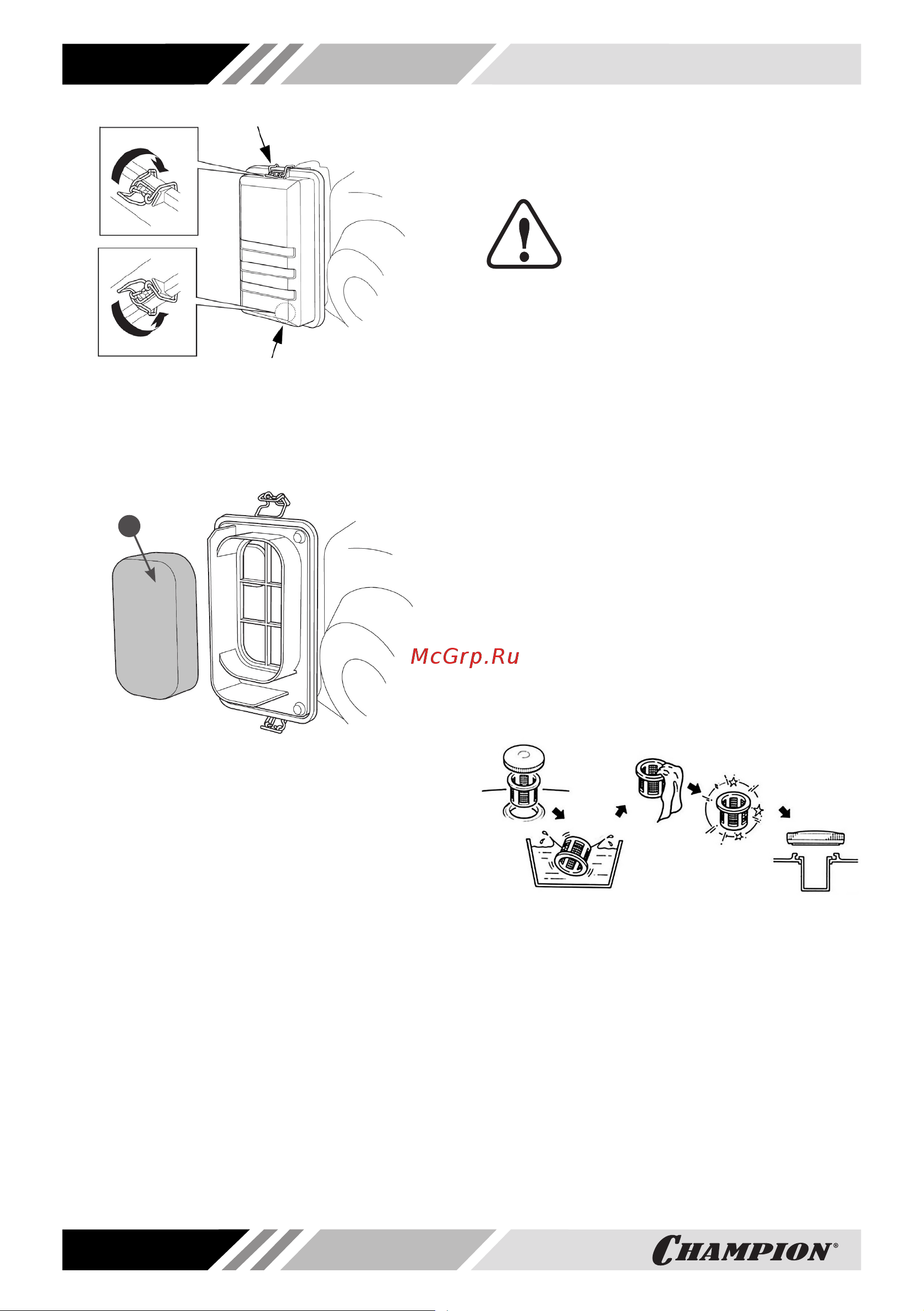

Рис. 17 Снятие крышки воздушного
фильтра
2. Извлеките из корпуса воздушного
фильтра поролоновый фильтрующий
элемент 1 (Рис. 18).
1
Рис. 18 Обслуживание воздушного
фильтра
1. Поролоновый фильтрующий элемент
3. Проверьте целостность и чистоту
фильтрующего элемента.
4. При незначительном загрязнении
промойте поролоновый фильтрую-
щий элемент теплым мыльным рас-
твором и просушите. Поврежденный
или сильно загрязненный поролоно-
вый фильтрующий элемент замените.
5. Произведите очистку крышки и корпу-
са воздушного фильтра, не допуская
попадания пыли и грязи в карбюра-
тор.
6. Смочите поролоновый фильтрующий
элемент специальным или чистым
моторным маслом, после чего, не
скручивая фильтрующий элемент,
отожмите излишки масла.
7. Установку воздушного фильтра про-
изведите в обратной последователь-
ности.
ВНИМАНИЕ!
Эксплуатация двигателя с
грязным или поврежденным
фильтрующим элементом,
или без него приведет к попаданию гря-
зи и пыли в карбюратор и двигатель,
что в свою очередь, станет причи-
ной его быстрого износа. Двигатель в
этом случае не подлежит ремонту по
гарантии.
ОБСЛУЖИВАНИЕ ТОПЛИВНОГО
БАКА И ТОПЛИВНЫХ ФИЛЬТРОВ
Топливный фильтр 2, установленный в
горловине бака, проверяйте при каждой
заправке бака топливом. При необхо-
димости, извлеките сетчатый фильтр из
горловины бака и производите его очист-
ку (Рис. 19). Внимательно осмотрите
фильтр. При наличии механических по-
вреждений и разрывов фильтр необходи-
мо заменить. Установите фильтр на ме-
сто. Закройте плотно крышку топливного
бака.
Рис. 19 Обслуживание сетчатого фильтра
в горловине топливного бака
В топливном кране Вашего генератора
установлены 2 фильтрующих элемента.
Рекомендуется не реже одного раза в те-
чение 300 отработанных часов (или 1 раз
в год) производить их очистку. Одновре-
менно с очисткой топливного фильтра
необходимо промыть и очистить топлив-
ный бак от грязи и конденсата.
Устройство топливного крана показано
на Рис. 20.
