ПОДКЛЮЧЕНИЕ
АККУМУЛЯТОРНОЙ БАТАРЕИ
(GG3200EW)
На генераторе GG3200EW установлена
необслуживаемая аккумуляторная бата-
рея 12В/7Ач.
ВНИМАНИЕ!
При подключении не перепу-
тайте полярность «+» и «-»
батареи, это может вызы-
вать серьезное повреждение стартера
и аккумуляторной батареи. Плюсовой
провод (красный) подключается к вы-
воду «+» аккумулятора и клемме реле
стартера. Минусовой провод (черный)
подключается к выводу «-» аккумулято-
ра и картеру двигателя.
Схема подключения аккумуляторной ба-
тареи показана на Рис. 6.
4
5
6
4
1
3
2
1

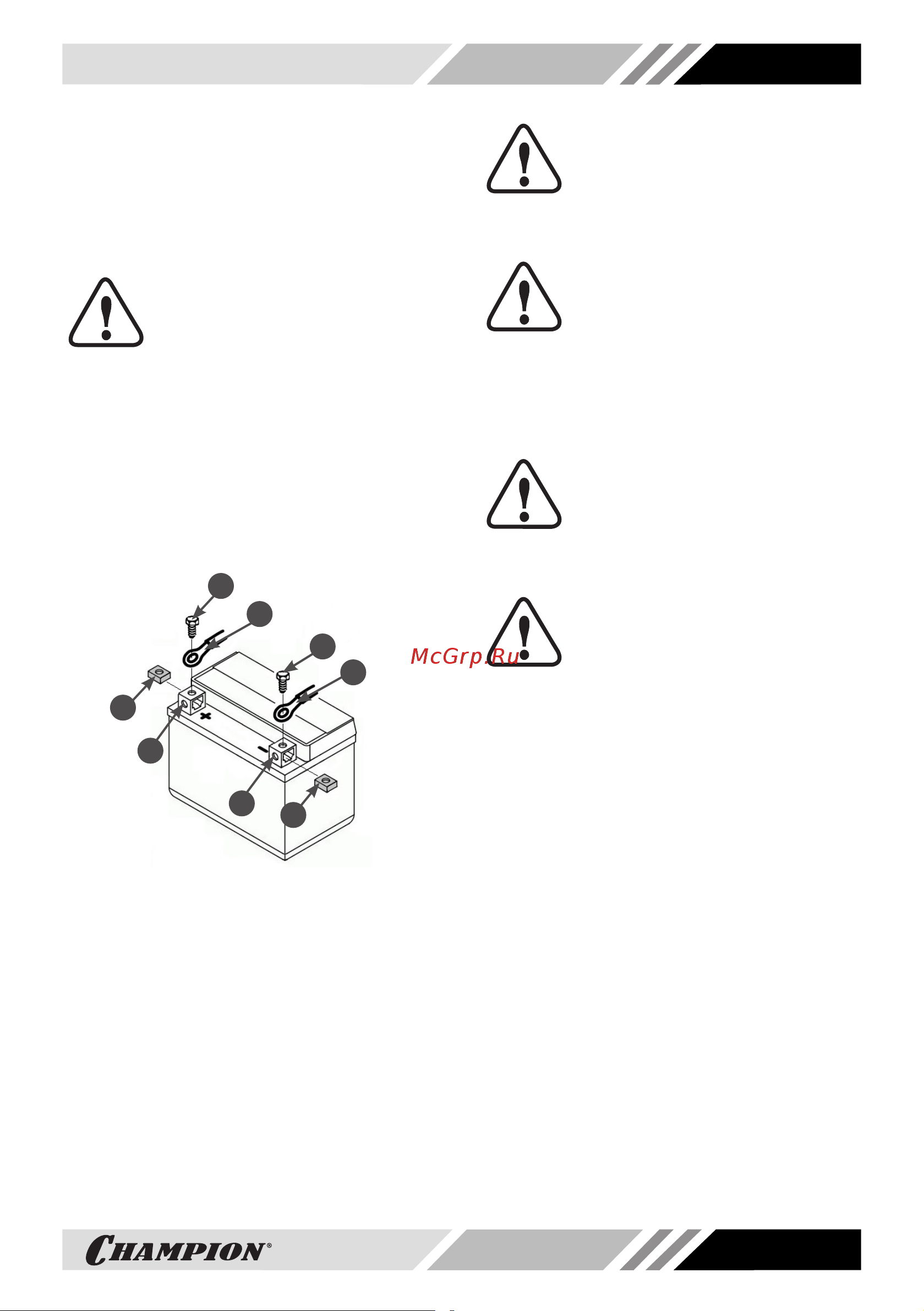

Рис. 6 Подключение аккумуляторной
батареи
1. Болт 2. Провод «+» (красный)
3. Провод «-» (чёрный) 4. Гайка
5. Вывод «+» аккумуляторной батареи
6. Вывод «-» аккумуляторной батареи
ВНИМАНИЕ!
Сначала подключается плю-
совой провод. В противном
случае может произойти ко-
роткое замыкание аккумуляторной ба-
тареи.
ВНИМАНИЕ!
Аккумуляторная батарея
должна быть закреплена на
генераторе на штатном ме-
сте с помощью предусмотренных кре-
плений. Ненадежное крепление батареи
приводит к ее механическому поврежде-
нию, разрушению клемм и выводов и ко-
ротким замыканиям.
ВНИМАНИЕ!
В период хранения генерато-
ра аккумуляторную батарею
необходимо заряжать каждые
3 месяца. Перезаряд батареи не допу-
скается.
ВНИМАНИЕ!
Запрещается отсоединять
аккумуляторную батарею при
работающем двигателе гене-
ратора.
