30
PANDECT IS-572BT
Описание проводов
Провод №1 (ПИТАНИЕ «–») — питание блока иммобилайзера. Провод
подключается к надежному проводнику или кузову транспорта с посто-
янной «массой». Является обязательным к подключению, при монтаже
подсоединяется в первую очередь.
Провод №2 (R1/R2 – «Питание реле») — общее питание цепи элек-
тромеханического замка капота. Провод подключается к надежному
проводнику с постоянным напряжением «+12В». Ток коммутации для
каждого из встроенных реле R1 и R2 не должен превышать 15А (цепь
защищена предохранителем «15А»).
ВНИМАНИЕ! ЗАПРЕЩЕНО ИСКЛЮЧАТЬ ИЛИ МЕНЯТЬ
НОМИНАЛ ШТАТНОГО ПРЕДОХРАНИТЕЛЯ.
Провод №3 (Выход «Бипер») — управление звуковым извещателем
«Бипером». Провод подключается к черному проводу звукового извеща-
теля «-», красный провод «+12B» звукового извещателя подключается к на-
дежному проводнику с постоянным напряжением «+12В».
Провод №4 — резерв.
Провод №5 (Вход «Дверь водителя») — контроль двери водителя.
Провод подключается к проводнику или концевику, на котором появляется
«масса» при открытии двери водителя. Является обязательным к подключе-
нию при реализации режима антиограбления «Anti-Hi-Jack2» и управления
замком капота «Логика2».
Провод №6 (Вход «Зажигание») — контроль зажигания. Провод под-
ключается к проводнику или к замку зажигания, на котором появляется
«+12В» при включении зажигания и не пропадает до момента выключения.
Является обязательным к подключению.
Провод №7 (Вход «Капот») — контроль капота. Провод подключается
к проводнику или концевику, на котором появляется «масса» при открытии
капота. Является обязательным к подключению при установке электроме-
ханического замка капота.
Провод №8 (ПИТАНИЕ «+12В») — питание блока иммобилайзера. Про-
вод подключается к надежному проводнику с постоянным напряжением
«+12В». Является обязательным к подключению.
R3
R2 R1
20A 15A 15A
Синий/Белый
Синий/Красный
Синий
Зеленый
Серый
Коричневый
Желтый
Оранжевый
Зеленый
Синий
Черный
13
12
11
10
9
8
7
6
5
4
3
2
1
Антенна
2.4GHz (BT4.2)
R3 – «Блокировка NC»
R3 – «Блокировка COM»
R3 – «Блокировка NO»
R2 – «Закрытие замка капота»
R1 – «Открытие замка капота»
ПИТАНИЕ (+12В)
Вход «Капот»
Вход «Зажигание»
Вход «Дверь водителя»
Резерв
Выход «Бипер» (–)
R1/R2 – «Питание реле» (+12В)
ПИТАНИЕ (–)
(–)
(+)
(+12В)
(–)
(–)
(15А)
Красный
Красный
max 20A
nom 10A

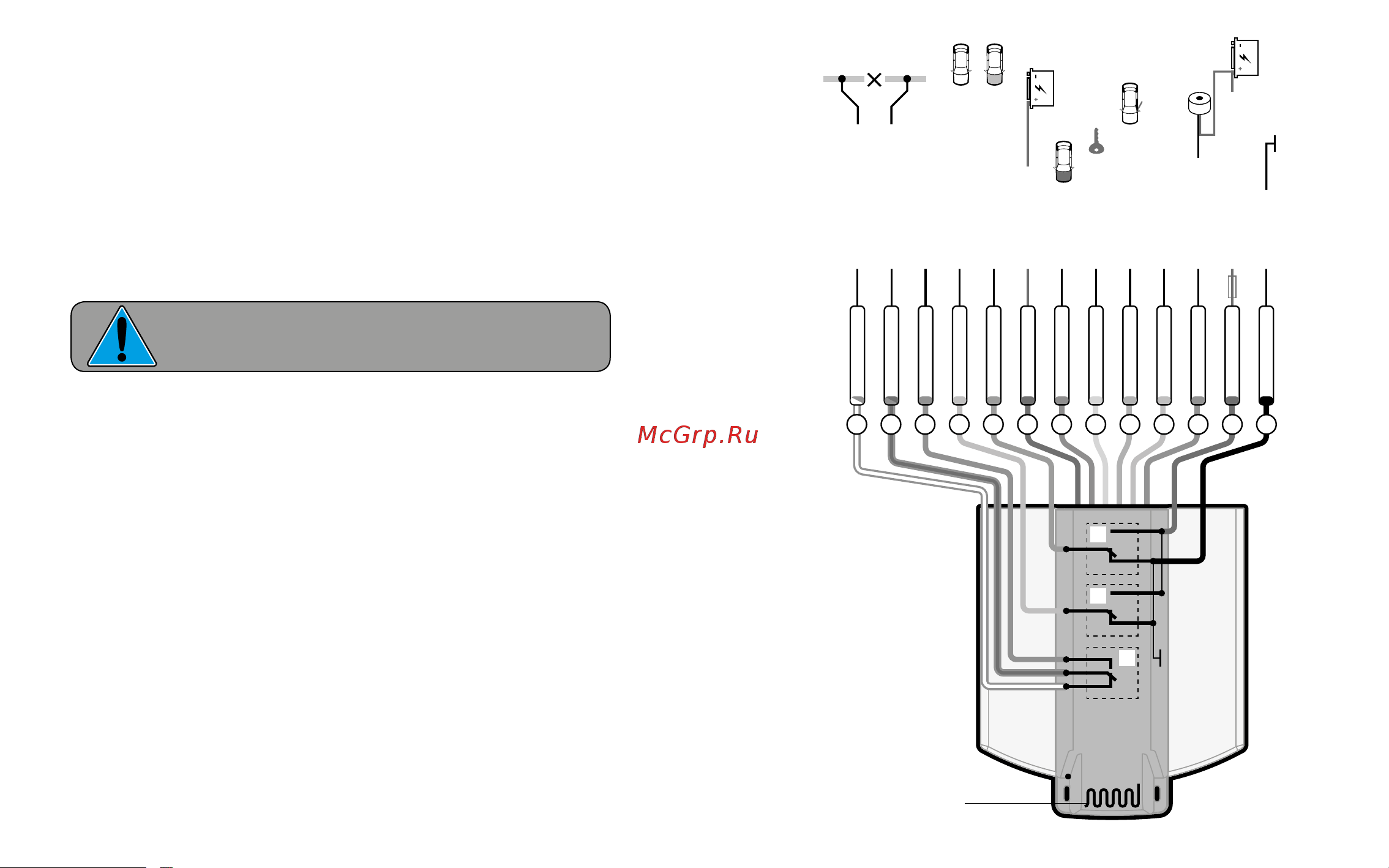

Схема подключения
model: Pandect IS-572BT
