33
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ
ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА

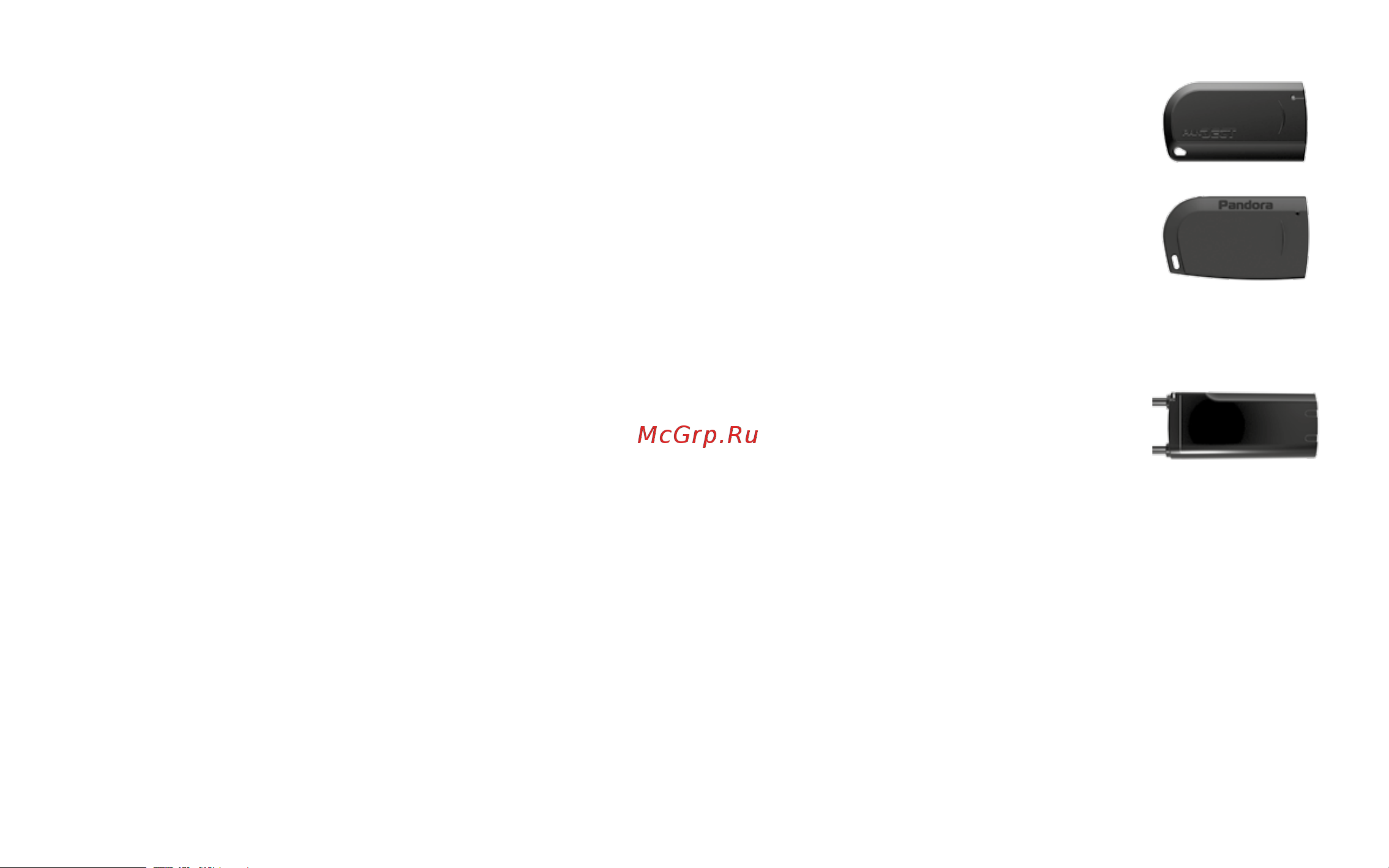

Радиометка BT-760/BT-770
Устройство односторонней ближней связи,
предназначено для управления иммобилайзе-
ром.
УПРАВЛЕНИЕ: Режим ТО
АВТОМАТИЧЕСКАЯ АВТОРИЗАЦИЯ: Иммобилай-
зер | Противоразбой
РадиоинтеРфейс 2.4GHz (BLE4.2) | КнопКа упРав-
ления | световой индиКатоР | датчиК движения |
Э
лемент питания CR 2032
Радиореле блокировки BTR-101
Устройство, предназначено для повышения
противоугонных свойств иммобилайзера. Об-
ладает миниатюрными габаритами и работает
с системой по защищённому радиоканалу, что
позволяет произвести скрытый монтаж, обе-
спечивая защиту транспорта при механиче-
ском и электронном взломе.
ОСНОВНЫЕ ФУНКЦИИ УСТРОЙСТВА: управляе-
мая системой блокировка с учетом и без учета
встроенного датчика движения, автономная
блокировка при наличии несанкционирован-
ного перемещения транспорта.
РадиоинтеРфейс 2.4GHz (BLE4.2) | Реле блоКиРов-
Ки (COM / NC, 20A) | датчиК пеРемещения
BT-760
BT-770
Провод №9 (R1 – «Открытие замка капота») — контакт встроенного
реле. Провод подключается к контакту открытия электромеханического зам-
ка капота. Алгоритмы работы замка капота и длительность импульса откры-
тия задаются в приложении (штатное значение 0.8 секунд).
Провод №10 (R2 – «Закрытие замка капота») — контакт встроенного
реле. Провод подключается к контакту закрытия электромеханического зам-
ка капота. Алгоритмы работы замка капота и длительность импульса закры-
тия задаются в приложении (штатное значение 0.8 секунд).
Провод №11/№12/№13 (R3 – «Блокировка NO/COM/NC») — контакты
встроенного реле. Для блокируемой цепи используются нормально замкну-
тая группа (COM и NC). Нормально разомкнутую группу (COM и NO) можно
использовать при реализации блокировок «шунтированием», или для комму-
тации дополнительного реле. Ток коммутации встроенного реле должен быть
не выше 10А долговременно и не более 20А кратковременно (при коммута-
ции цепей без индуктивной составляющей в нагрузке).
