Автоброня 111.00943.1 Руководство по эксплуатации онлайн
111.00943.1

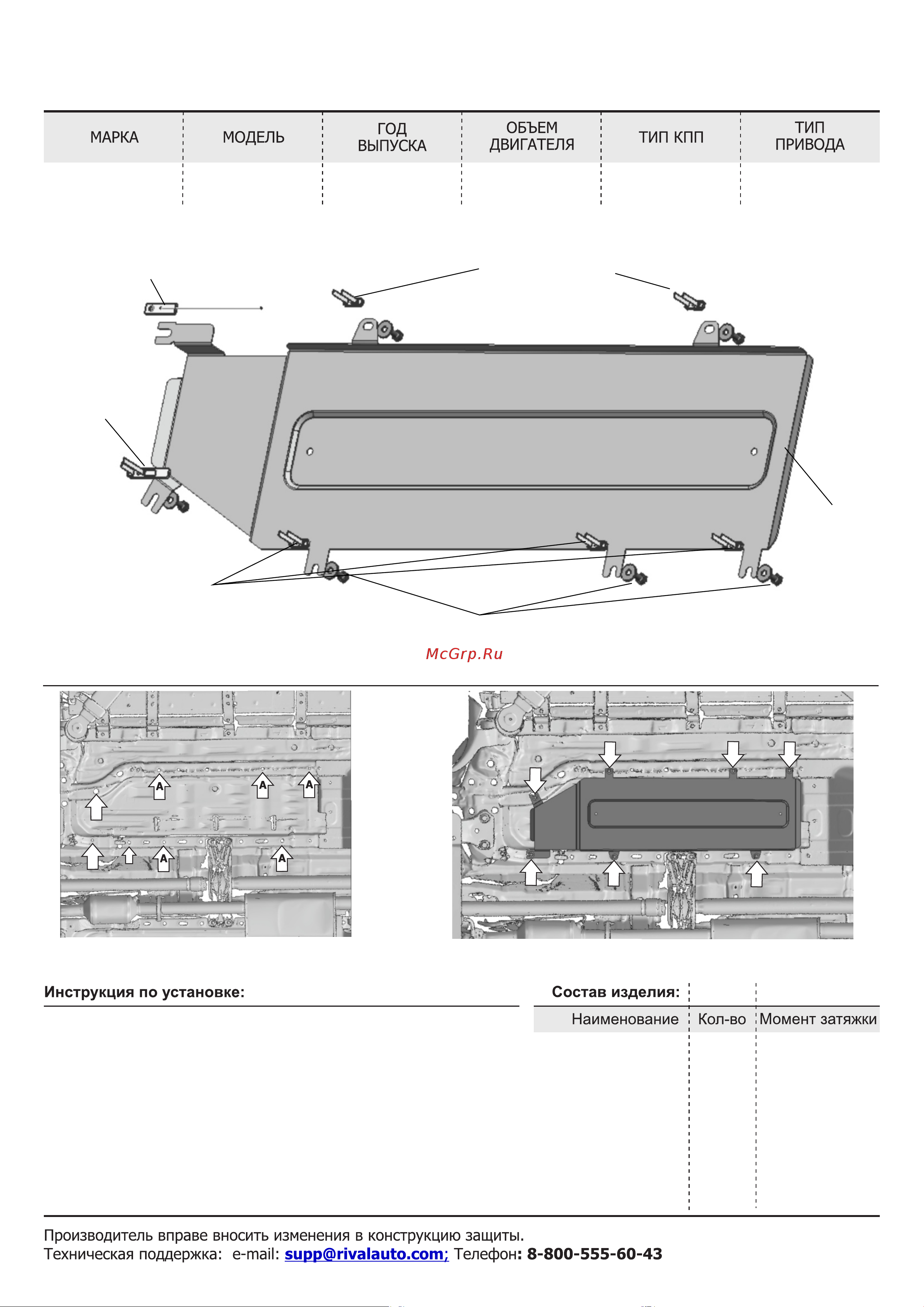

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ТОПЛИВНОЙ МАГИСТРАЛИ
АКПП
1. Установить закладную планку 30мм в позициях (А). В позиции (Б)
установить закладную планку с проволокой через отверстие (б). В
позиции (В) установить планку закладную 60 мм.
2. Установить защиту: защиту закрепить болтами М8х20 с шайбами
8 ув. в позициях (Г).
3. Затянуть все резьбовые соединения с необходимым усилием.
Использование пневмоинструмента запрещено.
Jetour
2023-
2.0
Полный
Рис .1
Рис .2
Traveller
Б
б
Г
Г
Г
Г
Г
Г
Г
.
Болт М8х20
Шайба 8 ув.
Планка закладная 30 мм
Планка закладная 60 мм
Планка закладная
с проволокой
Экран
7 шт.
7 шт.
5 шт.
1 шт.
1шт.
1шт.
24 Нм
В
Экран
Болт М8х20
Шайба 8 ув.
Планка закладная
30 мм
Планка
закладная
30 мм
Планка закладная
с проволокой
Планка
закладная
60мм
