Rival для Changan Eado Plus 111.8917.1 Руководство по эксплуатации онлайн
Производитель вправе вносить изменения в конструкцию защиты.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КАРТЕРА
111.8917.1/333.8917.1
МАРКА
ГОД
ВЫПУСКА
ОБЪЕМ
ДВИГАТЕЛЯ
ТИП КПП
ТИП
ПРИВОДА
МОДЕЛЬ
Состав изделия:
Болт М8х25
Болт М8х40
Втулка 10
Шайба 8 увелич
Гайка закладная М8
Защита
2 шт
2 шт
2 шт
4 шт
4 шт
1 шт
24.0 Нм
24.0 Нм
Момент затяжкиКол-воНаименование
Болт М8х25
Шайба 8 увелич
Гайка закладная М8

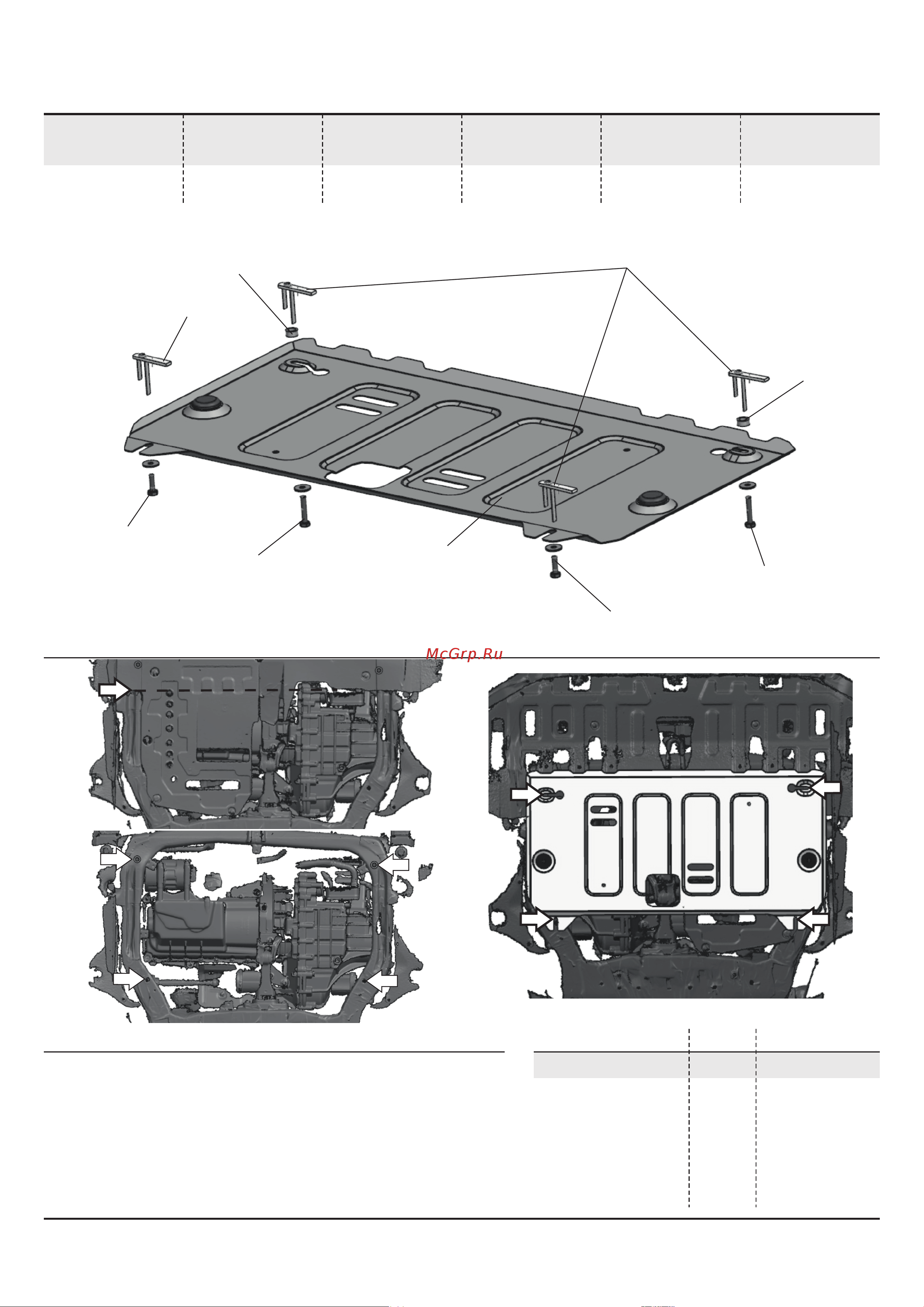

Инструкция по установке:
1. Демонтировать штатный пыльник и обрезать по линии (А).
2. Установить гайки закладные М8 в позициях Б и В.
3. Закрутить, на несколько оборотов, болты М8х25 с шайбами 8, в установленные
гайки закладные в позициях В.
4. Монтировать штатный пыльник, просверлить отверстия под закладными
в позициях Б.
5. Завести заднюю часть защиты пазами на установленные болты в позициях В.
6. Переднюю часть защиты закрепить болтами М8х40 с шайбами 8 и втулками 10, к
установленным гайкам закладным М8 в позициях Б.
7.Затянуть все резьбовые соединения с необходимым усилием, использование
пневмоинструмента запрещено.
Eado Plus
2023-
1.4
Робот
ПЕРЕДНИЙ
Changan
В
Втулка
Защита
А
Гайка закладная М8
Втулка
Г
В
Болт М8х40
Шайба 8 увелич
Болт М8х25
Шайба 8 увелич
Б
В
В
Б
Б
В
Б
В
Болт М8х40
Шайба 8 увелич
