ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА РЕДУКТОРА
111.8921.1/333.8921.1
МАРКА
ГОД
ВЫПУСКА
ОБЪЕМ
ДВИГАТЕЛЯ
ТИП КПП
ТИП
ПРИВОДА
МОДЕЛЬ
Hunter Plus
2023-
2.0
АКПП
ПОЛНЫЙ
Changan
Производитель вправе вносить изменения в конструкцию защиты.
Техническая поддержка: supp@rivalauto.com

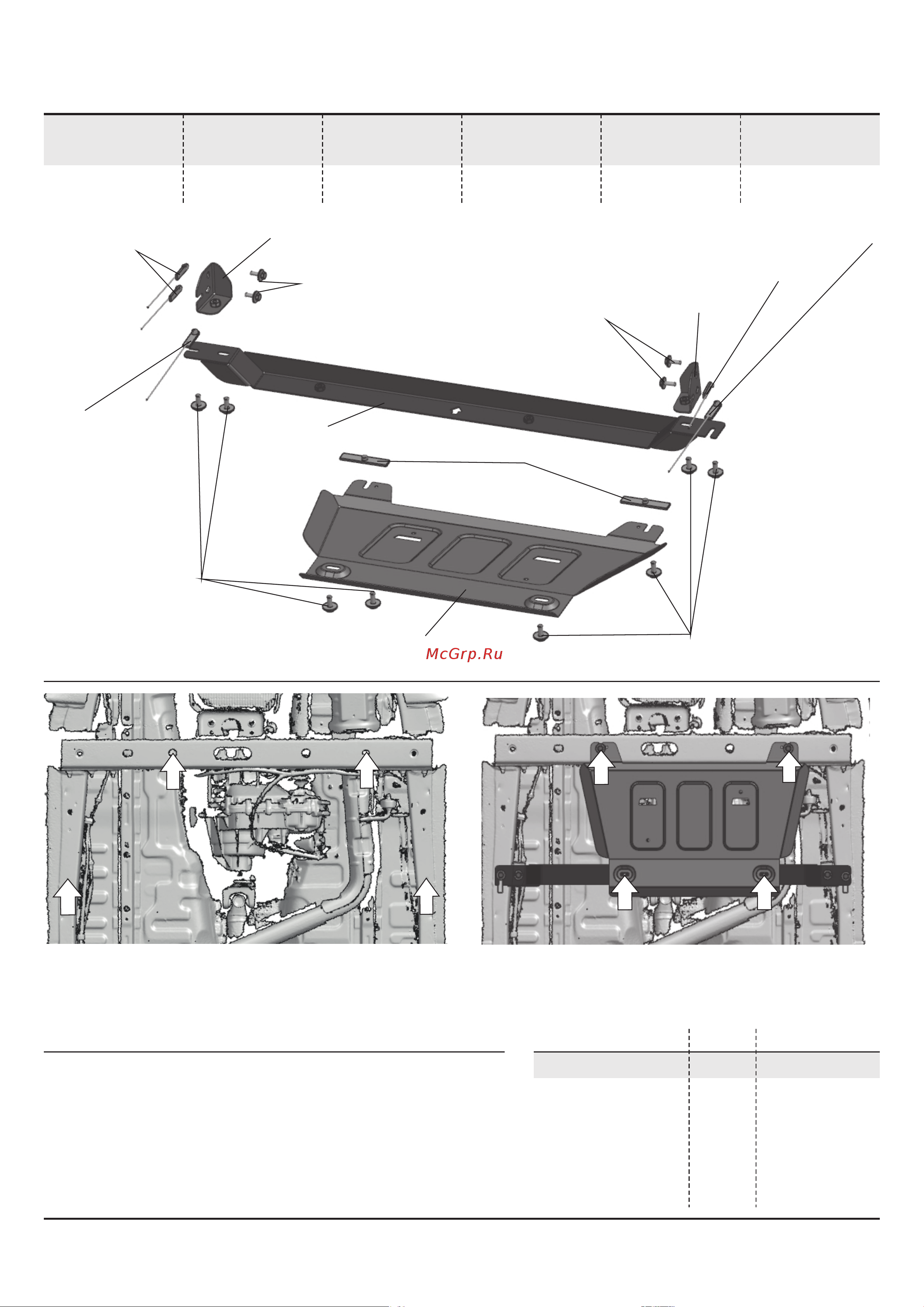

Состав изделия:
Момент затяжкиКол-воНаименование
Б
Б
Инструкция по установке:
1. Установить гайки закладные М10 над отверстиями (А). Закрутить болты М10х25 в установленные гайки
закладные М10 на 2-3 оборота.
2. Установить гайки закладные М10 с проволокой над отверстиями (Б) через отверстия с внешней стороны
рамы. Закрутить болты М10х25 в установленные гайки закладные М10 с проволокой на 2-3 оборота.
3. Установить гайки закладные М8 над отверстиями (В) через отверстия в раме (Г). Закрутить болты М8х25 в
установленные гайки закладные М8 на 2-3 оборота (рис 1,2).
4. Завести левый кронштейн открытым пазом на закрученный болт М8х25 (В) и закрепить, закрутив болт
М8х25 в штатную резьбу (Д) (рис.3).
5. Завести правый кронштейн открытым пазом на закрученный болт М8х25 (В) и закрепить, закрутив болт
М8х25 (Д) в гайку закладную М8, продетую через отверстия (Е) (рис.4).
6. Завести балку открытыми пазами на закрученные болты М10х25 (Б). Закрепить балку к правому и левому
кронштейнам болтами М10х25 (Ж) (рис.5).
7. Завести переднюю часть защиты (под защиту КПП) открытыми пазами на закрученные болты М10х25 (А).
8. Заднюю часть защиты закрепить к балке болтами М10х25 (И).
9. Затянуть все резьбовые соединения с необходимым усилием, использование пневмоинструмента
запрещено.
А
А
Лист 1 из 2
А
А
И
И
Гайка закладная М8
Кронштейн правый
Гайка закладная
М10 с проволокой
Болт М8х25
Шайба 8 увелич
Болт М10х25
Шайба 10 увелич
Экран
Балка
Гайка закладная М10
Болт М10х25
Шайба 10 увелич
Болт М8х25
Шайба 8 увелич
Кронштейн левый
Гайка закладная М8
Гайка закладная М10 с проволокой
Болт М8х25
Болт М10х25
Шайба 8 увелич
Шайба 10 увелич
Гайка закладная М8
Гайка закладная М10
Гайка закладная М10 с проволокой
Экран
Балка
Кронштейн правый
Кронштейн левый
4 шт
8 шт
4 шт
8 шт
3 шт
2 шт
2 шт
1 шт
1 шт
1 шт
1 шт
24.0 Нм
49.0 Нм
