111.2865.1/333.2865.1

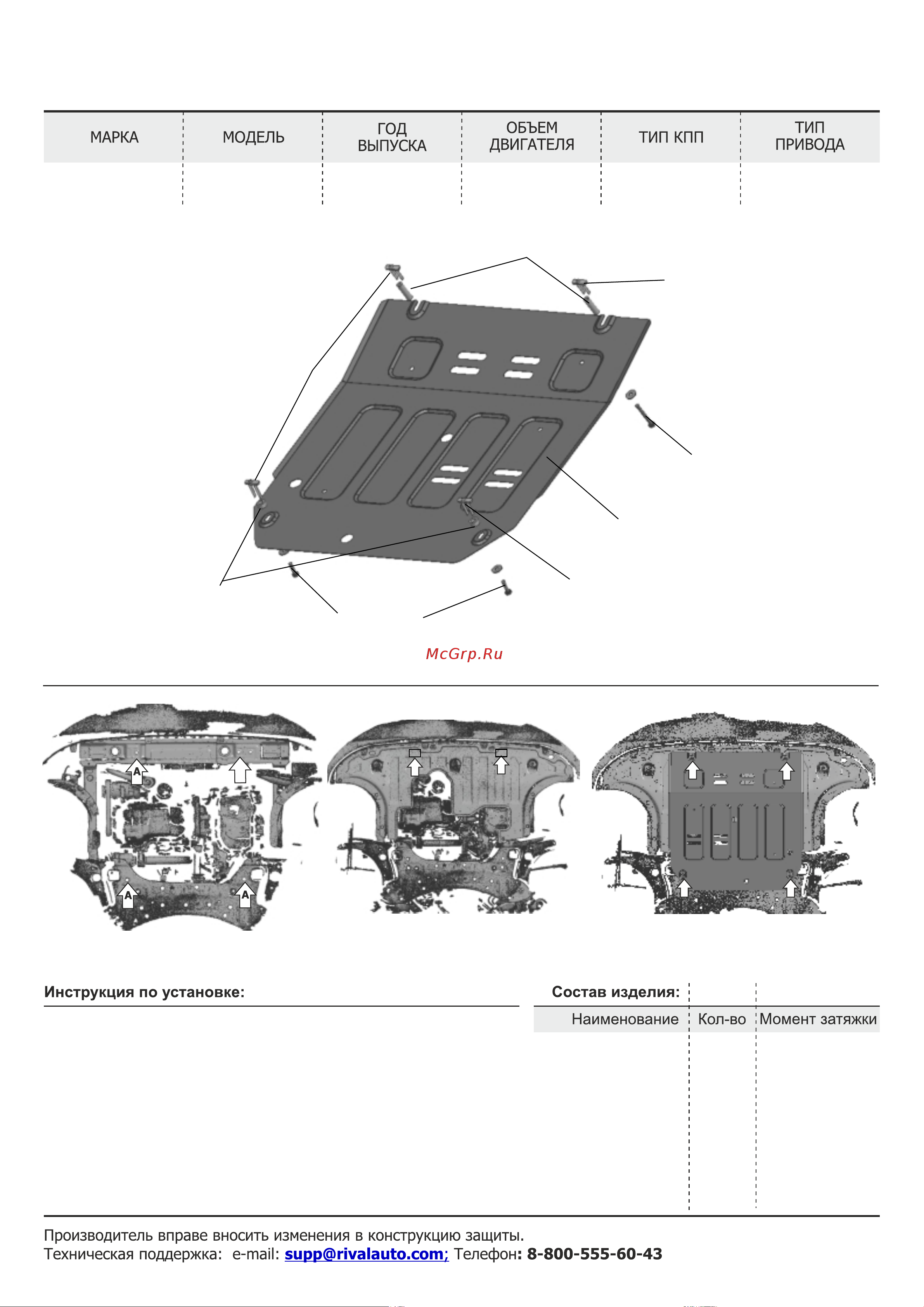

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА КАРТЕРА и КПП

Механика

Вариатор

1. Снять штатный пыльник. Установить планки закладные в отверстия в

позициях (А). (Рис.1).

2. Сделать отверстия в пыльнике напротив отверстий в защите в

позициях (Б). (Рис.2).

3. Установить пыльник.

4. Установить защиту: в позициях (В) защиту закрепить болтами М8х70

с шайбами 8 ув. через втулки 50мм. В позиции (Г) закрепить болтом

М8х30 с шайбой 8 ув. через втулку 11мм. (Рис.3).

5. Затянуть все резьбовые соединения с необходимым усилием.

Использование пневмоинструмента запрещено.

Kia

2020-

1.5

Передний

Рис .1

Рис .2

Sonet

Болт М8х70

Болт М8х30

Шайба 8 ув.

Втулка 50 мм

Втулка 11 мм

Гайка закладная

Экран

2 шт.

4 шт.

2 шт.

4 шт.

1 шт.

24 Нм

Рис .3

Болт М8х30

Шайба 8 ув.

Болт М8х70

Шайба 8 ув.

Гайка закладная

Втулка 11 мм

Втулка 50 мм

Экран

Гайка закладная
