МАРКА

ГОД

ВЫПУСКА

ОБЪЕМ

ДВИГАТЕЛЯ

ТИП КПП

ТИП

ПРИВОДА

Производитель вправе вносить изменения в конструкцию защиты.

Техническая поддержка: : Телефонe-mail : 8-800-555-60-43supp@rivalauto.com;

МОДЕЛЬ

Состав изделия:

Болт М6х20

Шайба 6

Гайка клетевая 6

Защита

Момент затяжки

Кол-воНаименование

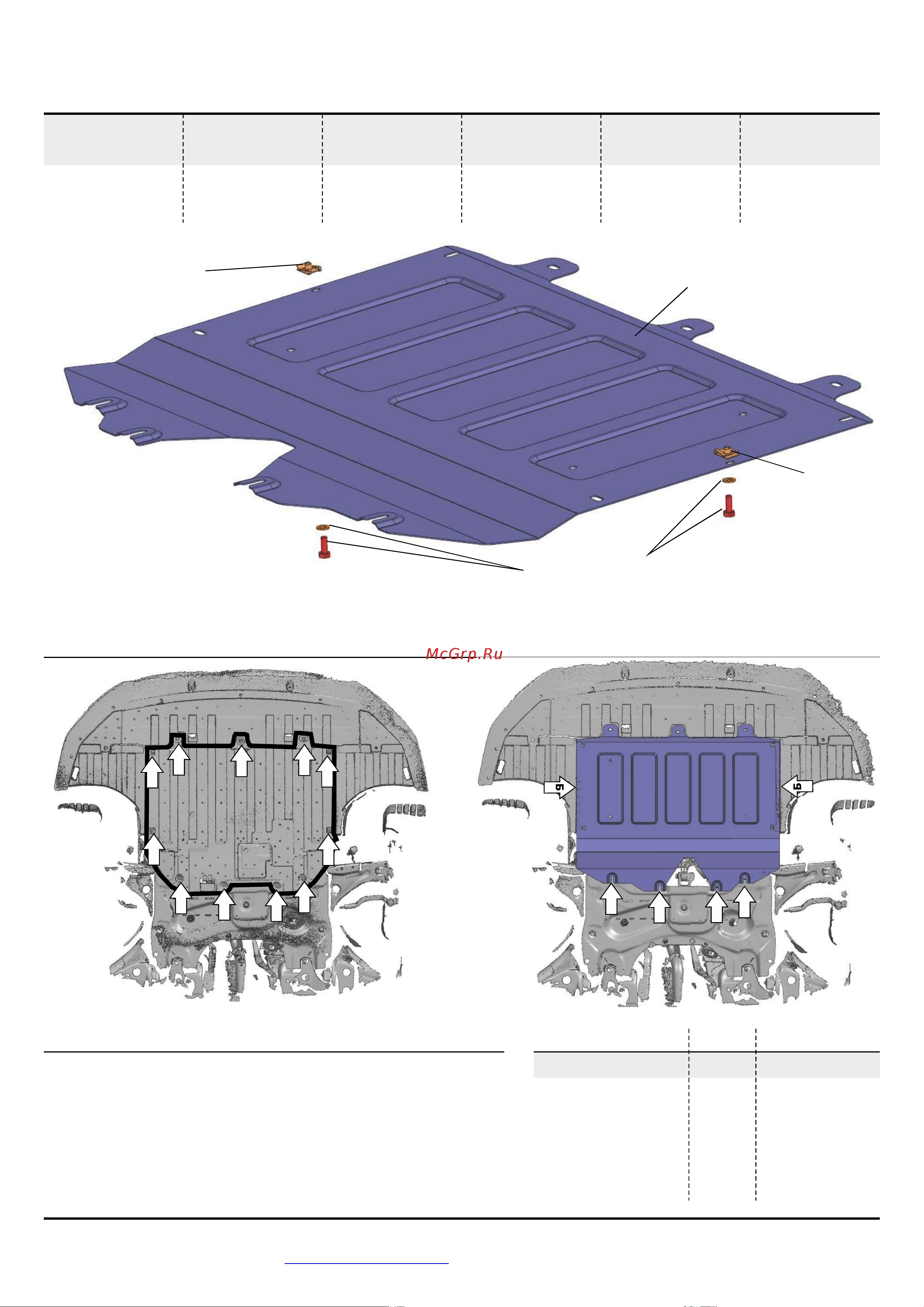

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА КАРТЕРА

333.9 .1308 /111.9308.1

Инструкция по установке:

1. Открутить болты крепления штатного пыльника (А).

2. Демонтировать штатный пыльник.(Рис.2)

3. Просверлить отверстия диаметром 9 мм в пыльнике напротив

пазов (Б) в защите.

4. Надеть гайки клетевые 6 на отверстия (Б) в пыльнике.

5. Вкрутить на 2-3 оборота 4 штатных болта в отверстия (А). (Рис.3)

6. Установить защиту: завести заднюю часть защиты на 4 штатных

болта (А), закрепить защиту с помощью оставшихся штатных болтов.

Вкрутить болты М6х20 через шайбы 6 в отверстия (Б).

7. Затянуть болты с необходимым усилием, использование

пневмоинструмента запрещено.

2 шт.

1 шт.

23 Нм

Защита

Гайка клетевая М6

Шайба 6

Болт М6х20

Гайка клетевая М6

Рис.1

Рис.2 Рис.3

Shine Max

Huge

2320 -

2024-

ПЕРЕДНИЙ

Dongfeng

1.5

Робот
