Rival для Jaecoo J7 111.0956.1 Руководство по эксплуатации онлайн

Rival для Jaecoo J7 111.0956.1 Руководство по эксплуатации онлайн
Болт М6х20
Болт М8х16
Болт М8х45
Кронштейн 1
Кронштейн 2
Кронштейн 3
Кронштейн 4
Кронштейн 5
Кронштейн 6
Экран 1
Экран 2
Шайба 6
Шайба 8
1 шт.
7 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
8 шт.
111.0956.1/333.0956.1

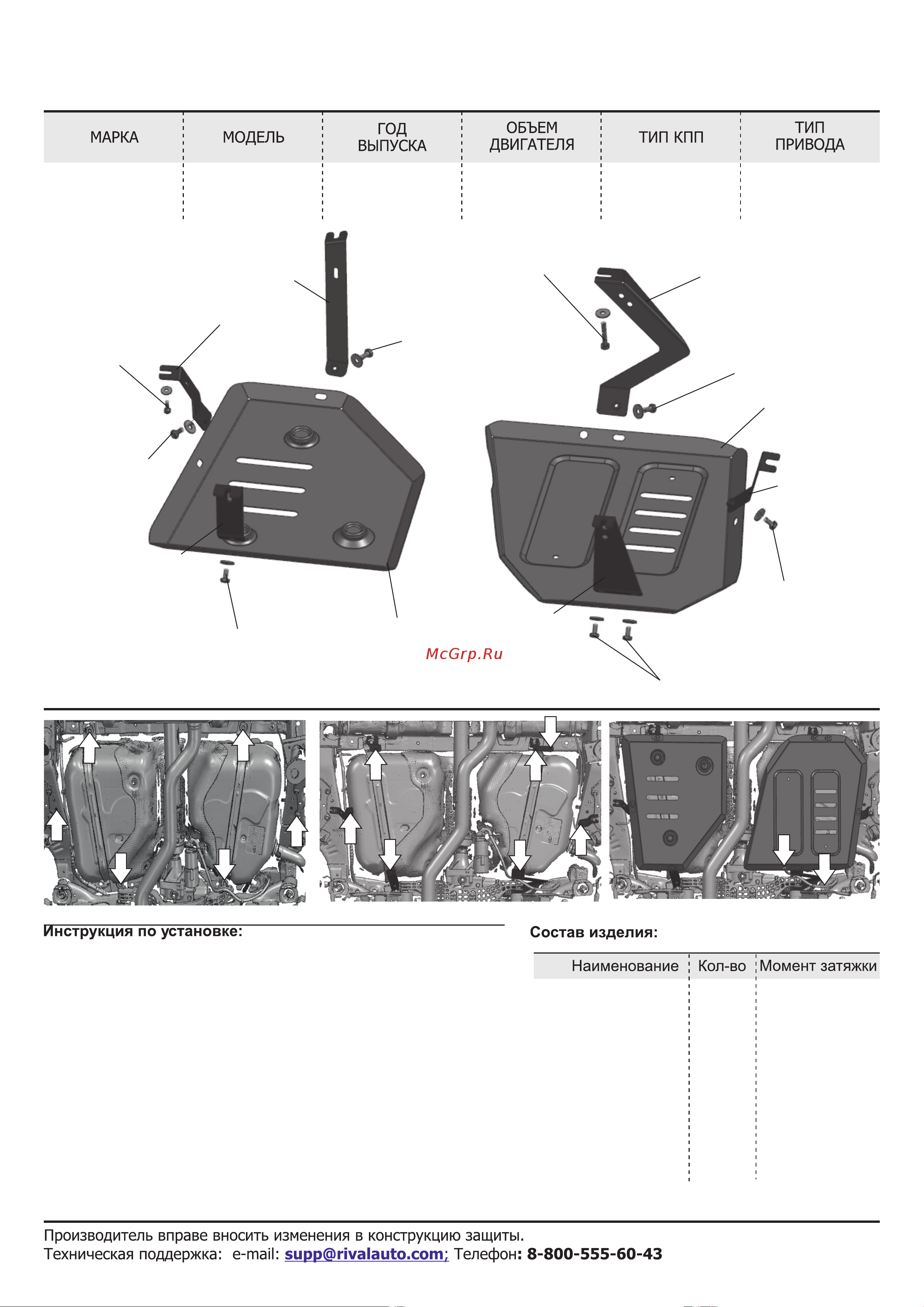

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ТОПЛИВНОГО БАКА
1. Выкрутить на несколько оборотов штатные болты в позициях А, Б, Г, Д.
2. Вкрутить на несколько оборотов болт М6х20 с шайбой 6 в резьбовое
отверстие В.
3. Выкрутить штатный крепёж в позиции Е и вкрутить на несколько оборотов
болт М8х45 с шайбой 8.
4. Завести кронштейны открытыми пазами на вкрученные болты согласно
схеме:
А - Кронштейн 1
Б - Кронштейн 2
В - Кронштейн 3
Г - Кронштейн 4
Д - Кронштейн 5
Е - Кронштейн 6
4. Установить защиту, закрепить к кронштейнам болтами М8х16 с шайбами 8
(Ж).
5. Затянуть все болты с необходимым усилием.
Использование пневмоинструмента запрещено.
6. Закрепить трубку (З) хомутом через отверстие (И) в экране 2.
Jaecoo
J7
2024-
ПОЛНЫЙ
Экран 2
11 Нм
24 Нм
1.6
Робот
Болт М8х45
Шайба 8
Экран 1
Кронштейн 6
Кронштейн 5
Кронштейн 3
Кронштейн 4
Кронштейн 1
Кронштейн 2
Болт М8х16
Шайба 8
Болт М8х16
Шайба 8
Болт М6х20
Шайба 6
Болт М8х16
Шайба 8
А
Б
В
Г
Д
Е
Болт М8х16
Шайба 8
Болт М8х16
Шайба 8
Болт М8х16
Шайба 8
Ж
Ж
Ж
Ж
Ж
Ж
Ж
З
И
