МАРКА

ГОД

ВЫПУСКА

ОБЪЕМ

ДВИГАТЕЛЯ

ТИП КПП

ТИП

ПРИВОДА

МОДЕЛЬ

Состав изделия:

Болт М6х25

Болт М8х25

Гайка закладная М8

Защита

Кронштейн левый

Кронштейн правый

Шайба 6

Шайба 8

Шайба 10

2 шт

4 шт

2 шт

1 шт

2 шт

6 шт

2 шт

9.0 Нм

24.0 Нм

Момент затяжкиКол-воНаименование

Инструкция по установке:

1. Снять штатный пыльник.

2. Установить гайки закладные М8 в отверстия лонжеронов в позициях (А).

3. Вкрутить на 2-3 оборота болты М8х25 с шайбами 8 в гайки закладные М8

установленные в позициях (А).

4. Завести левый и правый кронштейны открытыми пазами под болты М8х25 в позициях (А).

5. Выставить кронштейны согласно схеме, затянуть болты М8х25 с необходимым усилием.

6. Установить штатный пыльник, в позициях (Б) использовать болты М6х25 с шайбами

в следующей последовательности: Болт М6х25 - Шайба 6 - Шайба 8 - Шайба 10.

7. Вырезать отверстия в пыльнике под кронштейны по месту.

8. Завести заднюю часть защиты открытыми пазами на установленные болты М6х25 между

шайбами 8 и шайбами 10.

9. Переднюю часть защиты закрепить к установленным кронштейнам болтами М8х25

с шайбами 8 в позициях (В).

10. Затянуть все резьбовые соединения с необходимым усилием.

Использование пневмоинструмента запрещено.

UNI-T

2023-

1.5

АКПП

ПЕРЕДНИЙ

Changan

Защита

Шайба 8

Болт М8х25

Гайка закладная М8

Кронштейн

правый

Шайба 10

Шайба 8

Шайба 6

Болт М6х25

Шайба 8

Болт М8х25

Кронштейн

левый

Шайба 8

Болт М8х20

675+/-10мм

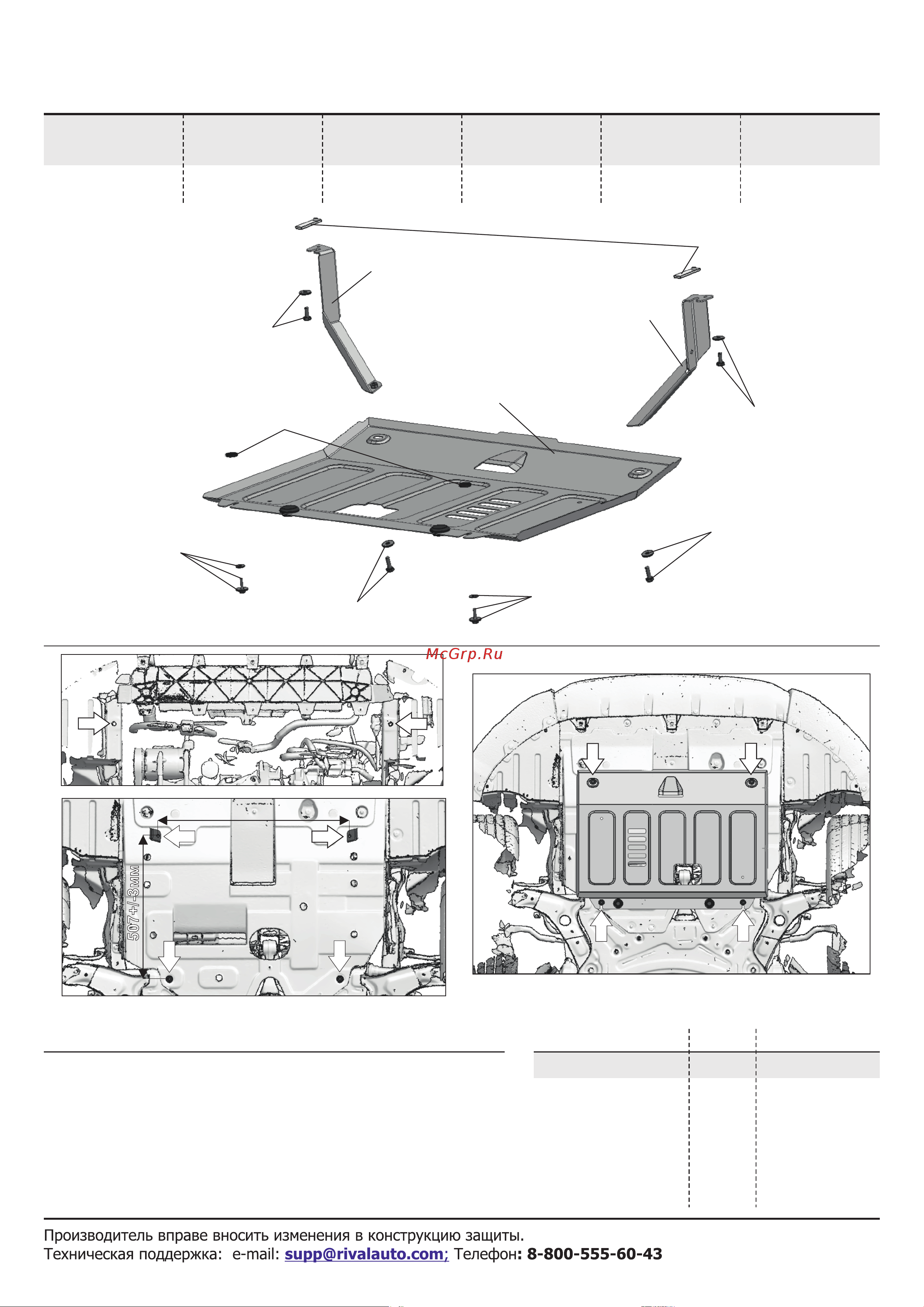

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА ДВИГАТЕЛЯ И КПП

111.8915.1/333.8915.1

Шайба 8

Болт М8х25

Шайба 8

Шайба 6

Болт М6х25
