Болт М10х25

Шайба 10

Экран

4 шт.

1 шт.

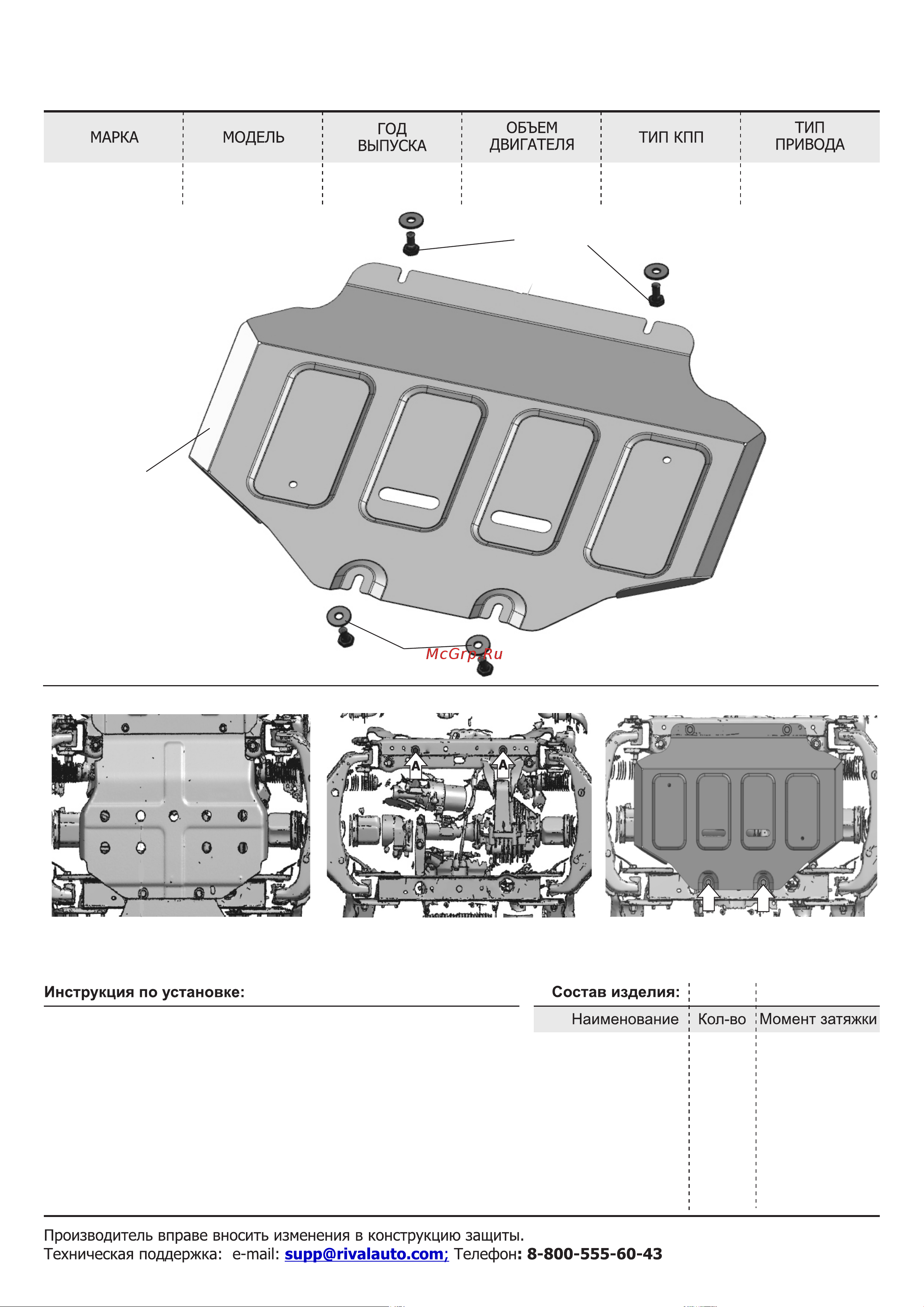

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА КАРТЕРА

49 Нм

1. Снять штатную защиту (рис.1).

2. Вкрутить на 2-3 оборота болты М10х25 с шайбами 10 в позициях (А) (рис.2).

3. Установить защиту: переднюю часть открытыми пазами завести на вкрученные болты

М10х25 с шайбами 10 (А), заднюю часть закрепить болтами М10х25 и шайбами 10

в точках (Б) (рис.3).

4. Затянуть все резьбовые соединения с необходимым усилием. Использование

пневмоинструмента запрещено.

Рис .1

Рис .2

Рис .3

555

111.4802.1 / 333.4802.1

АКПП

Tank

2023-

2.0

3.0

Полный

Экран

Болт М10х25

Шайба 10

300

500

Болт М10х25

Шайба 10
