Hertz Space K8L [26/40] Montaggio a superficie con supporto inclinato del tweeter
![Hertz Space K8L [26/40] Montaggio a superficie con supporto inclinato del tweeter](/views2/1011179/page26/bg1a.png)

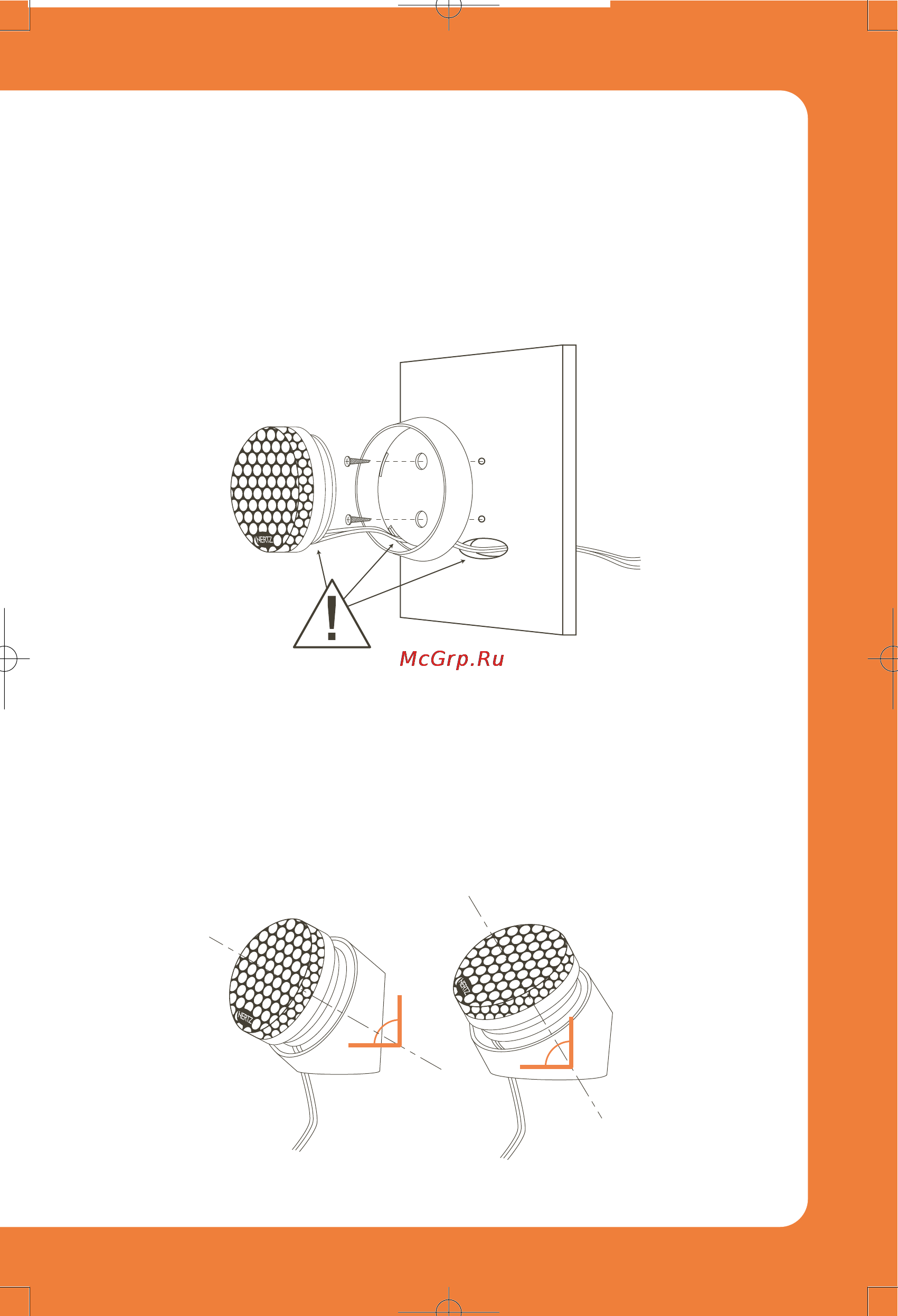

Montaggio a superficie
- Fissate con le due viti apposite il supporto, praticate un foro per il passaggio del cavo e
inserite il tweeter nel supporto.
Nota Bene: il montaggio con accessorio a superficie richiede l’utilizzo del tweeter senza
alcuna camera posteriore.
Montaggio a superficie con supporto inclinato del tweeter
- Il supporto a bicchierino con doppia angolazione permette il montaggio in due differenti
posizioni su superfici piane o lievemente convesse.
Nota Bene: l’utlizzo del supporto inclinato richiede il montaggio della camera piccola.
60°
30°
_ p __// g
