![Hertz Space K6L [6/40] _ p _ _ g](/views2/1011179/page6/bg6.png)

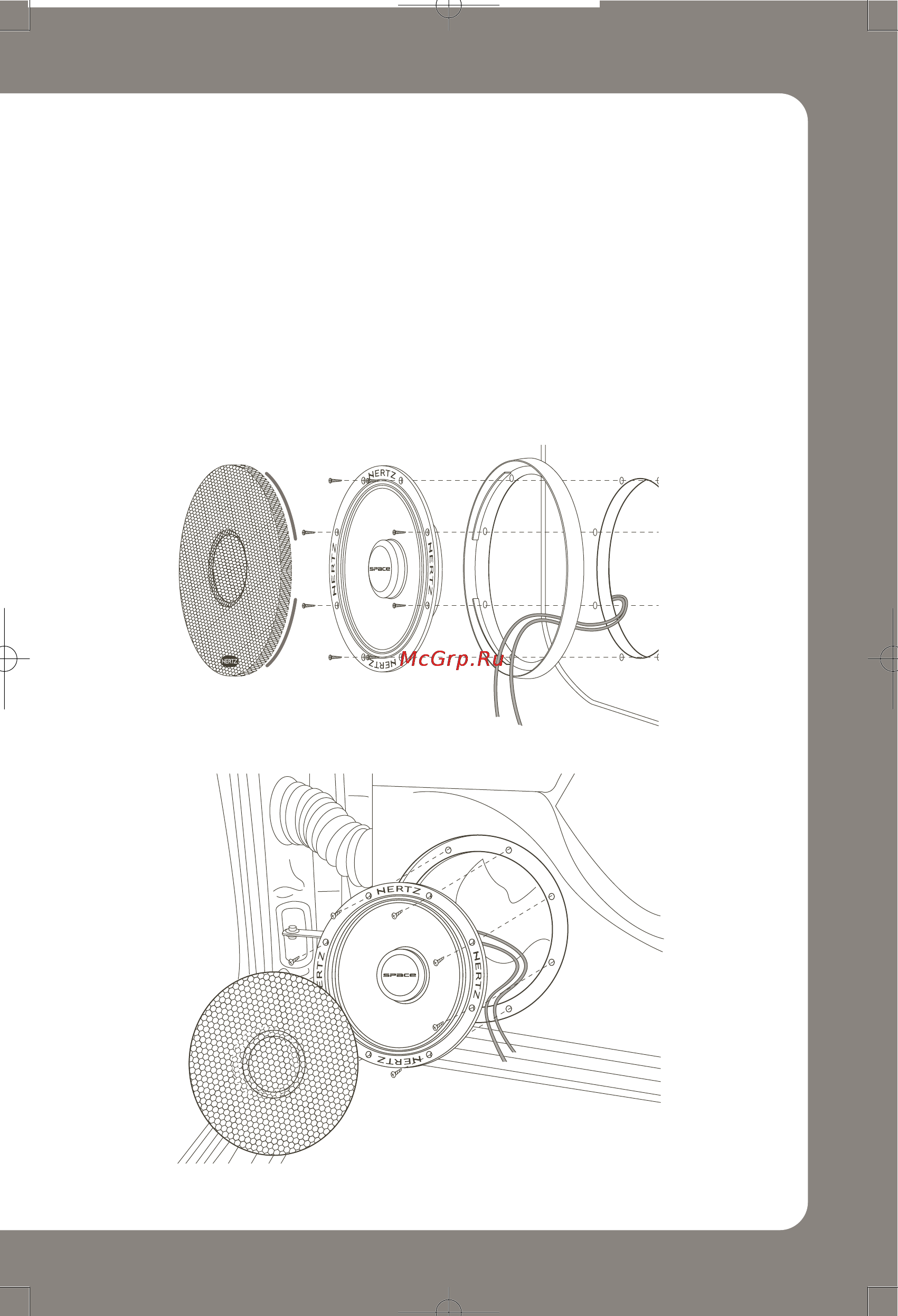

- Make sure the screws holes are well drilled.
- When you use the grille, its support must be installed between baffle and speaker gasket.
- Mind baffle and speaker mechanical coupling. Whenever it is possible, put the gasket
between them and eliminate possible air leakage in the basket sides, since it might cause
acoustic short circuit, negatively affecting the system performance.
- We recommend to insulate the doors where the speakers are installed whenever complex
systems are built or very high powers are used.
- Damp metallic and plastic surfaces vibrations with FONOMAT panels or with the
special FONOGEL 100 by AZ audiocomp. Insulate wires and mechanic parts through
FONOSEAL 100 mastic.
