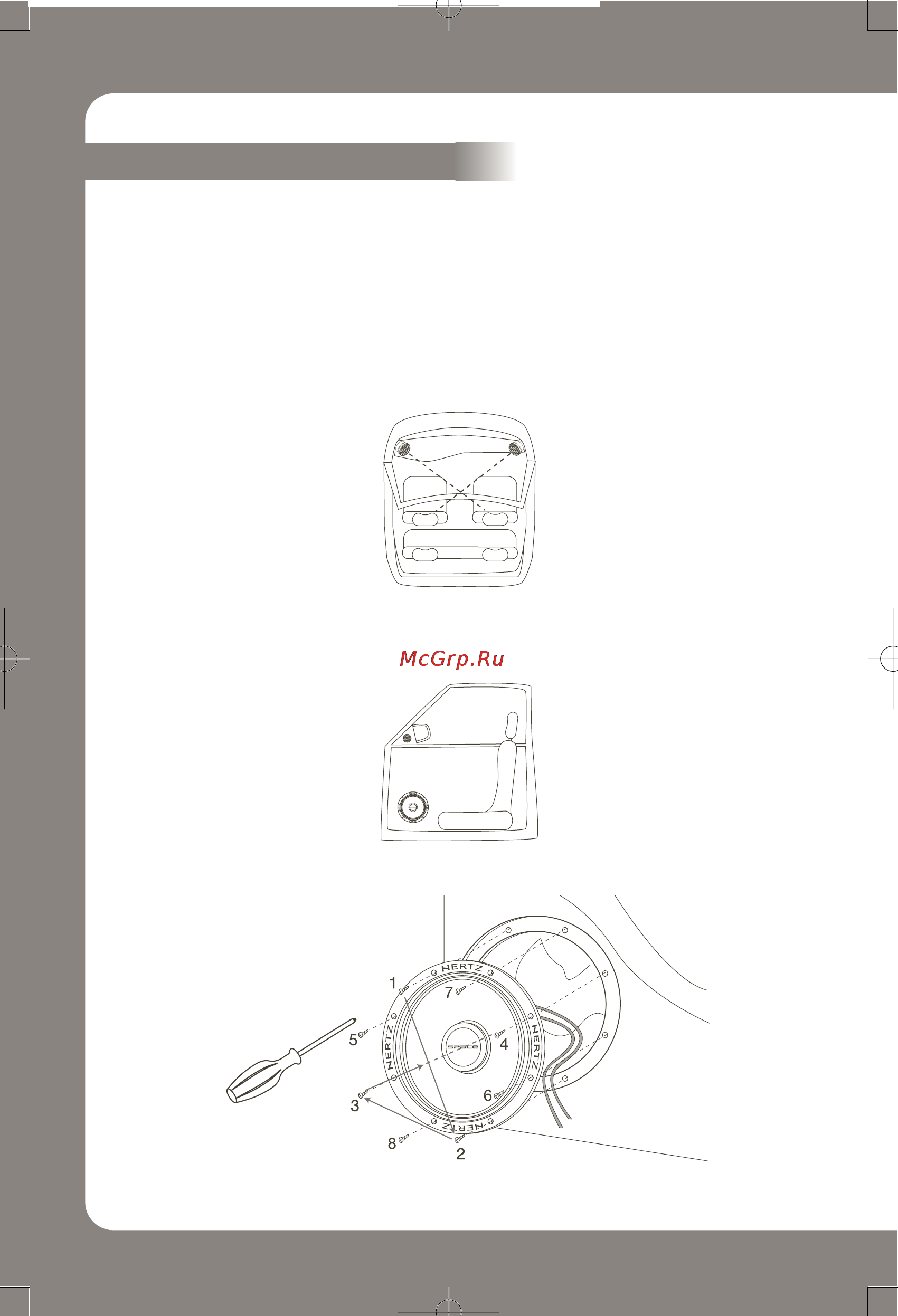

Hertz Space K8L [5/40] Installation patterns
![Hertz Space K6L [5/40] Installation patterns](/views2/1011179/page5/bg5.png)
When installing SPACE Comp speakers, we sugget that you care for some details:
- In order to insure the best sound, the speakers of every channel (Left and Right) should
be placed one as far as possible from the other, be they mounted on front doors, on
dashboard or on rear deck.
- Use the tweeter with a hi-pass crossover, whose cut-off frequency must not be lower
than 1.8 kHz; slope has to be 12dB/Oct.
- Install the tweeters in order for their emission axis to cross in the car compartment center.
- Tweeters should be mounted as high as the listeners’ face and be as far as the woofer
is from it. It is good to install them in the rearview mirror triangle or on the windscreen pillar.
- Fix speakers with all the screws given with them, gradually and simultaneously fastening them.
Installation patterns
