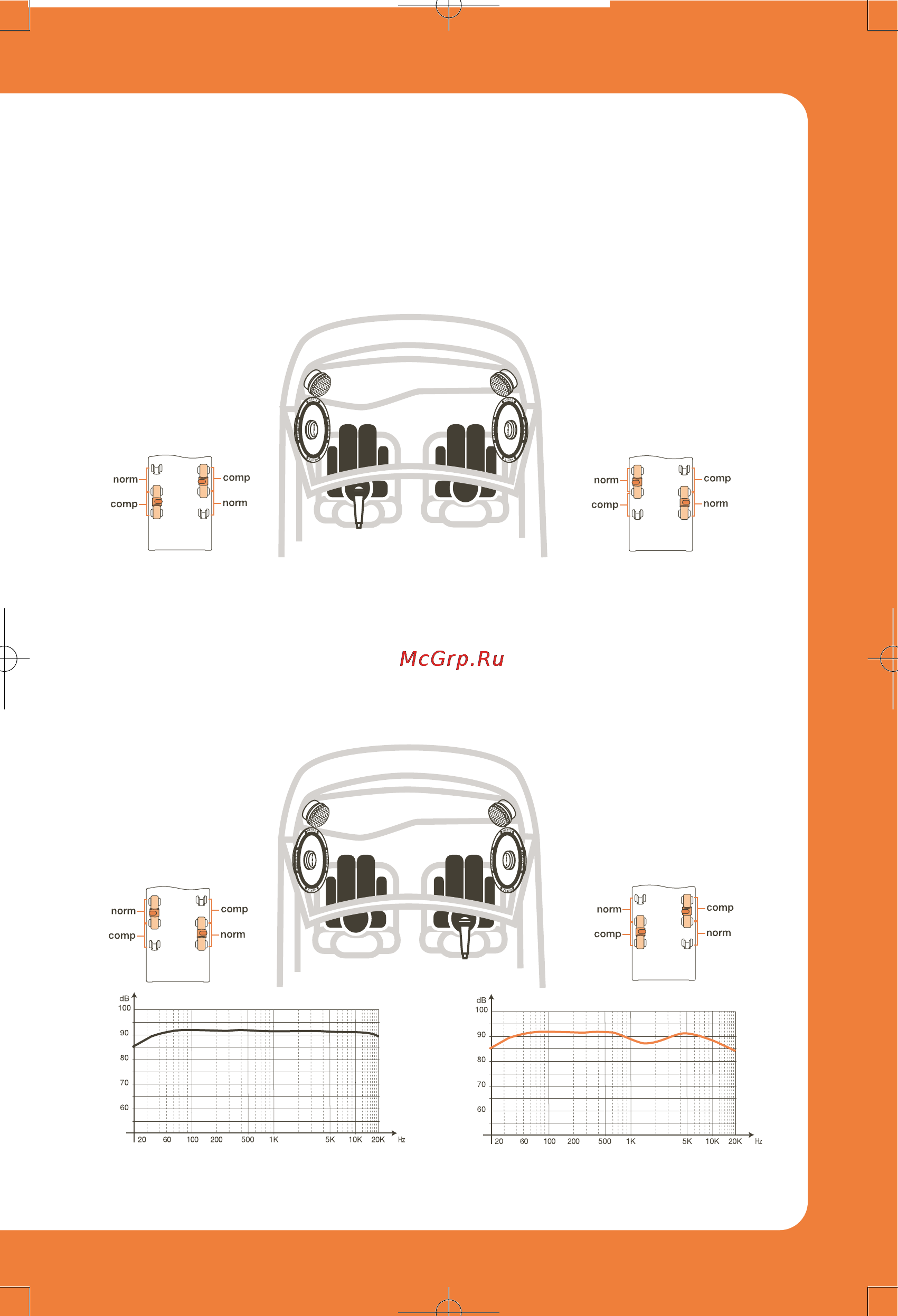

Allineamento per il guidatore
Selezionando i due ponticelli del crossover di sinistra su COMP e quelli del crossover
di destra su NORM la risposta del canale sinistro viene compensata in ampiezza, livello e
fase, offrendo una funzione di trasferimento identica a quella del canale destro.
L’immagine acustica percepita dal guidatore si stabilisce al centro del palcoscenico virtuale,
la timbrica acquista naturalezza e corposità.
Allineamento per il passeggero
Viceversa per il passeggero, selezionando i due ponticelli del crossover di destra
su COMP e quelli del crossover di sinistra su NORM la risposta del canale destro viene
compensata in ampiezza, livello e fase, offrendo una funzione di trasferimento identica
a quella del canale sinistro. L’immagine acustica percepita dal passeggero si stabilisce
al centro del palcoscenico virtuale, la timbrica acquista naturalezza e corposità.
Risposta in frequenza con BSC
®
attivo
Risposta in frequenza senza BSC
®
_ p __// g
