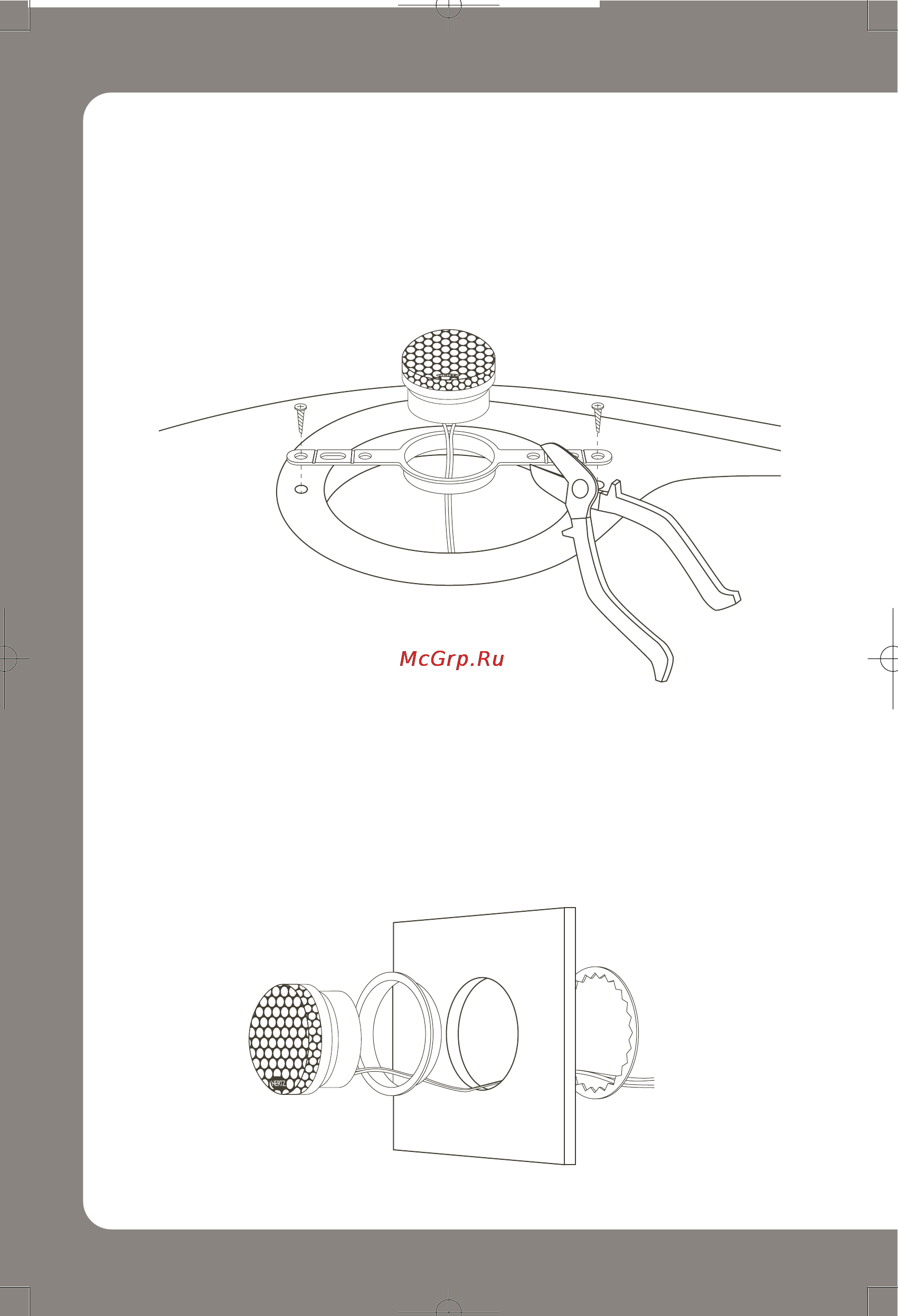

Tweeter factory cut-out mounting
- The special bracket permits to mount the tweeter in standard 87mm and 100mm factory
locations. According to the cut-out diameter, remove the part of bracket you don’t need
by using pliers.
Tweeter flush mounting
- Fix the housing from behind through the metallic ring given with it.
