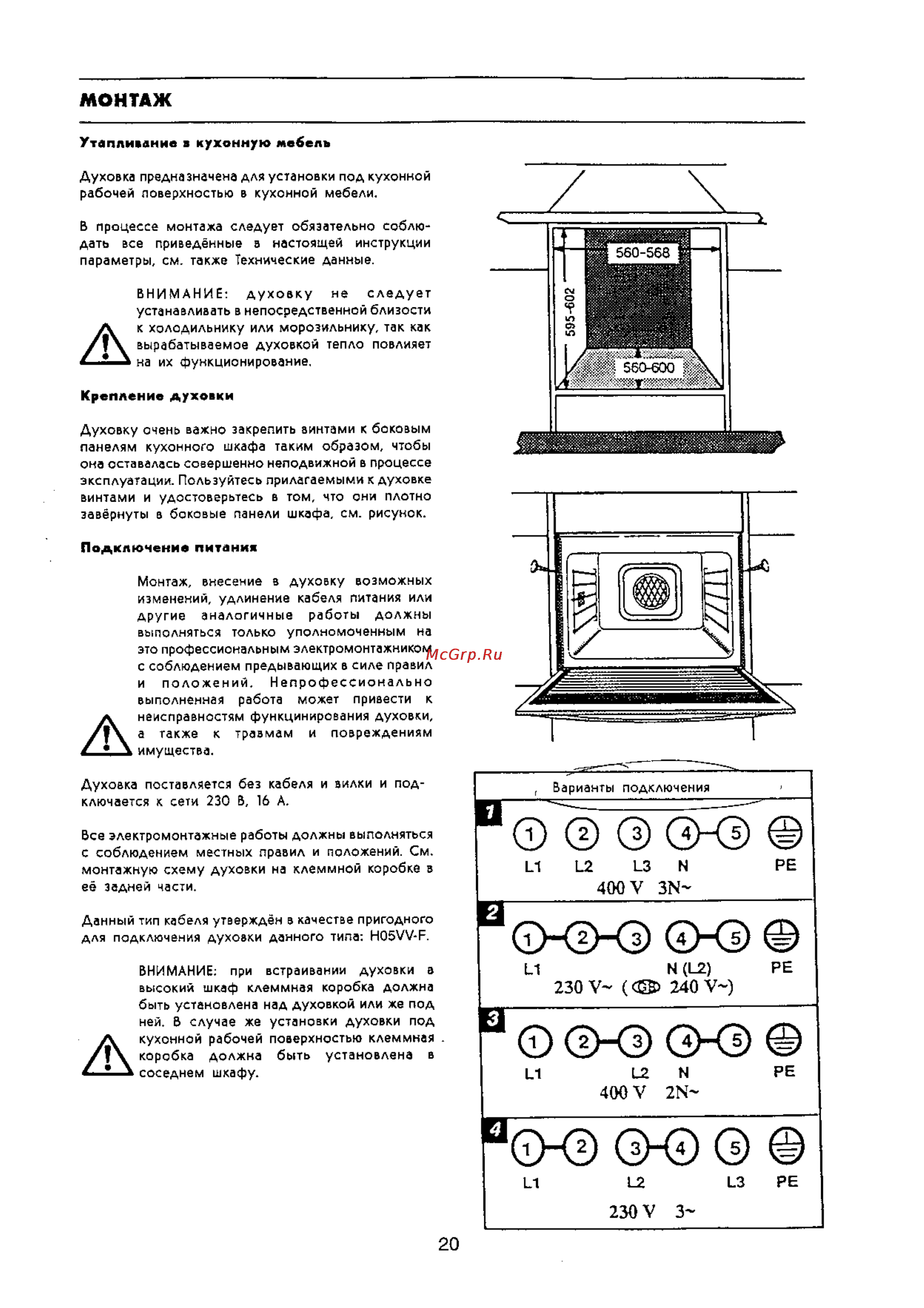

МОНТАЖ Утапливание в кухонную мебель Духовка предназначена для установки под кухонной рабочей поверхностью в кухонной мебели В процессе монтажа следует обязательно соблю дать все приведённые в настоящей инструкции параметры см также Технические данные А ВНИМАНИЕ духовку не следует устанавливать в непосредственной близости к холодильнику или морозильнику так как вырабатываемое духовкой тепло повлияет на их функционирование Крепление духовки Духовку очень важно закрепить винтами к боковым панелям кухонного шкафа таким образом чтобы она оставалась совершенно неподвижной в процессе эксплуатации Пользуйтесь прилагаемыми к духовке винтами и удостоверьтесь в том что они плотно завёрнуты в боковые панели шкафа см рисунок Подключение питания А Монтаж внесение в духовку возможных изменений удлинение кабеля питания или другие аналогичные работы должны выполняться только уполномоченным на это профессиональным электромонтажником с соблюдением предывающих в силе правил и положений Непрофессионально выполненная работа может привести к неисправностям функцинирования духовки а также к травмам и повреждениям имущества Духовка поставляется без кабеля и вилки и под ключается к сети 230 В 16 А Все электромонтажные работы должны выполняться с соблюдением местных правил и положений См монтажную схему духовки на клеммной коробке в её задней части Ы Е2 1 3 И РЕ 400 V ЗN Данный тип кабеля утверждён в качестве пригодного для подключения духовки данного типа Н05М Р И 1 2 РЕ ВНИМАНИЕ при встраивании духовки а высокий шкаф клеммная коробка должна быть установлена над духовкой или же под установки духовки под ней В случае же поверхностью клеммная кухонной рабочей быть установлена в коробка должна соседнем шкафу 230 V 240 V 1 1 12 И РЕ 400 V 2К 1 1 1 2 230 V 3 20 ЬЗ РЕ
