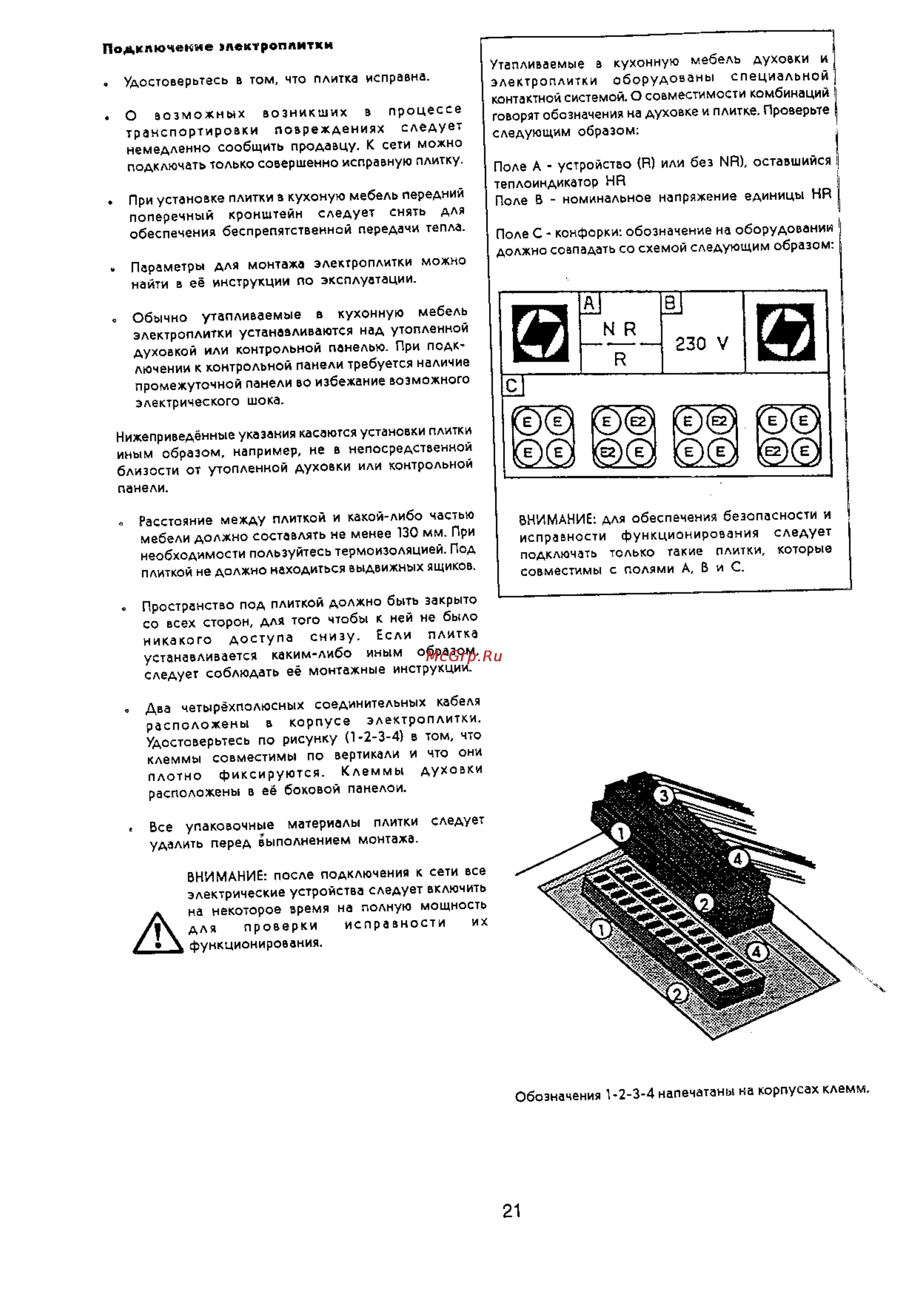

Подключение электроплитки Удостоверьтесь в том что плитка исправна О возможных возникших в процессе транспортировки повреждениях следует немедленно сообщить продавцу К сети можно подключать только совершенно исправную плитку При установке плитки в кухоную мебель передний поперечный кронштейн следует снять для обеспечения беспрепятственной передачи тепла Утапливаемые в кухонную мебель духовки и электроплитки оборудованы специальной контактной системой О совместимости комбинаций 1 говорят обозначения на духовке и плитке Проверьте следующим образом Поле А устройство R или без ИГО оставшийся теплоиндикатор НА Поле В номинальное напряжение единицы НН Поле С конфорки обозначение на оборудовании должно совпадать со схемой следующим образом Параметры для монтажа электроплитки можно найти в её инструкции по эксплуатации Обычно утапливаемые в кухонную мебель электроплитки устанавливаются над утопленной духовкой или контрольной панелью При подк лючении к контрольной панели требуется наличие промежуточной панели во избежание возможного электрического шока Нижеприведённые указания касаются установки плитки иным образом например не в непосредственной близости от утопленной духовки или контрольной панели Расстояние между плиткой и какой либо частью мебели должно составлять не менее 130 мм При необходимости пользуйтесь термоизоляцией Под плиткой не должно находиться выдвижных ящиков ВНИМАНИЕ для обеспечения безопасности и исправности функционирования следует подключать только такие плитки которые совместимы с полями А В и С Пространство под плиткой должно быть закрыто со всех сторон для того чтобы к ней не было никакого доступа снизу Если плитка устанавливается каким либо иным образом следует соблюдать её монтажные инструкции Два четырёхполюсных соединительных кабеля расположены а корпусе электроплитки Удостоверьтесь по рисунку 1 2 3 4 в том что клеммы совместимы по вертикали и что они плотно фиксируются Клеммы духовки расположены в её боковой панелои Все упаковочные материалы плитки следует удалить перед выполнением монтажа ВНИМАНИЕ после подключения к сети все электрические устройства следует включить на некоторое время на полную мощность для проверки исправности их функционирования Обозначения 1 2 3 4 напечатаны на корпусах клемм 21
