![Samsung S20D300H [33/122] Подсоединение подставки s20d300by s20d300h s20d340h s20d300hy s20d340hy s22d300by s22d300hy s22d340hy s22d300ny s24d300bl s24d300h s24d340h s24d300hl s24d340hl](/views2/1103276/page33/bg21.png)
33
Подготовка
1
1 Подготовка

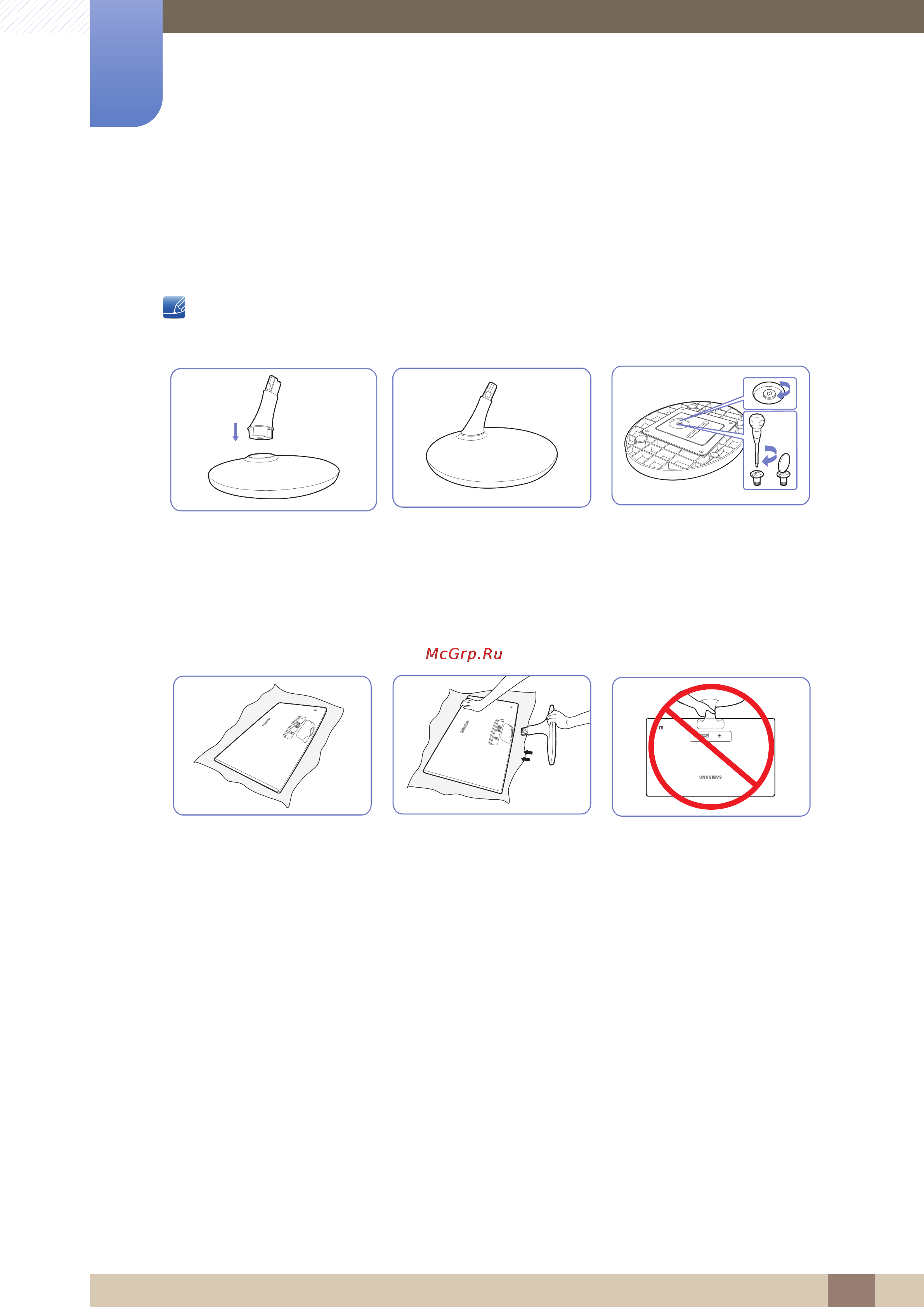

1.3.2 Подсоединение подставки (S20D300BY / S20D300H / S20D340H /
S20D300HY / S20D340HY / S22D300BY / S22D300HY / S22D340HY /
S22D300NY / S24D300BL / S24D300H / S24D340H / S24D300HL / S24D340HL)
Прежде чем приступать к сборке, положите устройство экраном вниз на ровную и устойчивую
поверхность.
Вставьте соединительный
элемент в подставку, как
показано на рисунке.
Проверьте, надежно ли
закреплен соединительный
элемент подставки.
Полностью закрутите
соединительный винт в
нижней части подставки,
чтобы как следует
зафиксировать
соединительный элемент.
Постелите на стол мягкую
ткань, а на нее экраном вниз
положите устройство.
Придерживайте рукой
корпус устройства, как
показано на рисунке.
Вставьте собранную
подставку в корпус в
направлении стрелки, как
показано на рисунке.
— Осторожно
Не переворачивайте
устройство, удерживая его
только за подставку.
DP IN RGB IN DVI IN
DP IN RGB IN DVI IN
DC 14V RGB IN
