36
Подготовка
1
1 Подготовка
1.3.5 Установка комплекта для настенного монтажа или настольной
подставки (S19D300HY / S19D340HY / S19D300NY)
Совместите пазы и прочно затяните винты, скрепляющие кронштейн устройства с
соответствующими деталями комплекта для настенного монтажа или настольной подставки,
которую требуется присоединить.
Примечания
z В случае использования винта, длина которого превышает стандартную длину, могут быть
повреждены внутренние компоненты устройства.
z Требуемая длина винтов, необходимых для настенного крепления, которое не
соответствует стандартам VESA, может быть разной и зависит от технических
характеристик.
z Не используйте винты, не соответствующие стандартам VESA. При присоединении
комплекта для настенного монтажа или настольной подставки не прилагайте чрезмерных
усилий. Устройство может быть повреждено или может упасть и стать причиной получения
травмы. Компания Samsung не несет ответственности за любые повреждения или травмы,
вызванные использованием ненадлежащих винтов или присоединением комплекта для
настенного монтажа или настольной подставки
с чрезмерным усилием.
z Компания Samsung не несет ответственности за любые повреждения устройства или
человеческие травмы, вызванные использованием комплекта для настенного крепления,
отличного от указанного, или попыткой установить комплект для настенного крепления
самостоятельно.

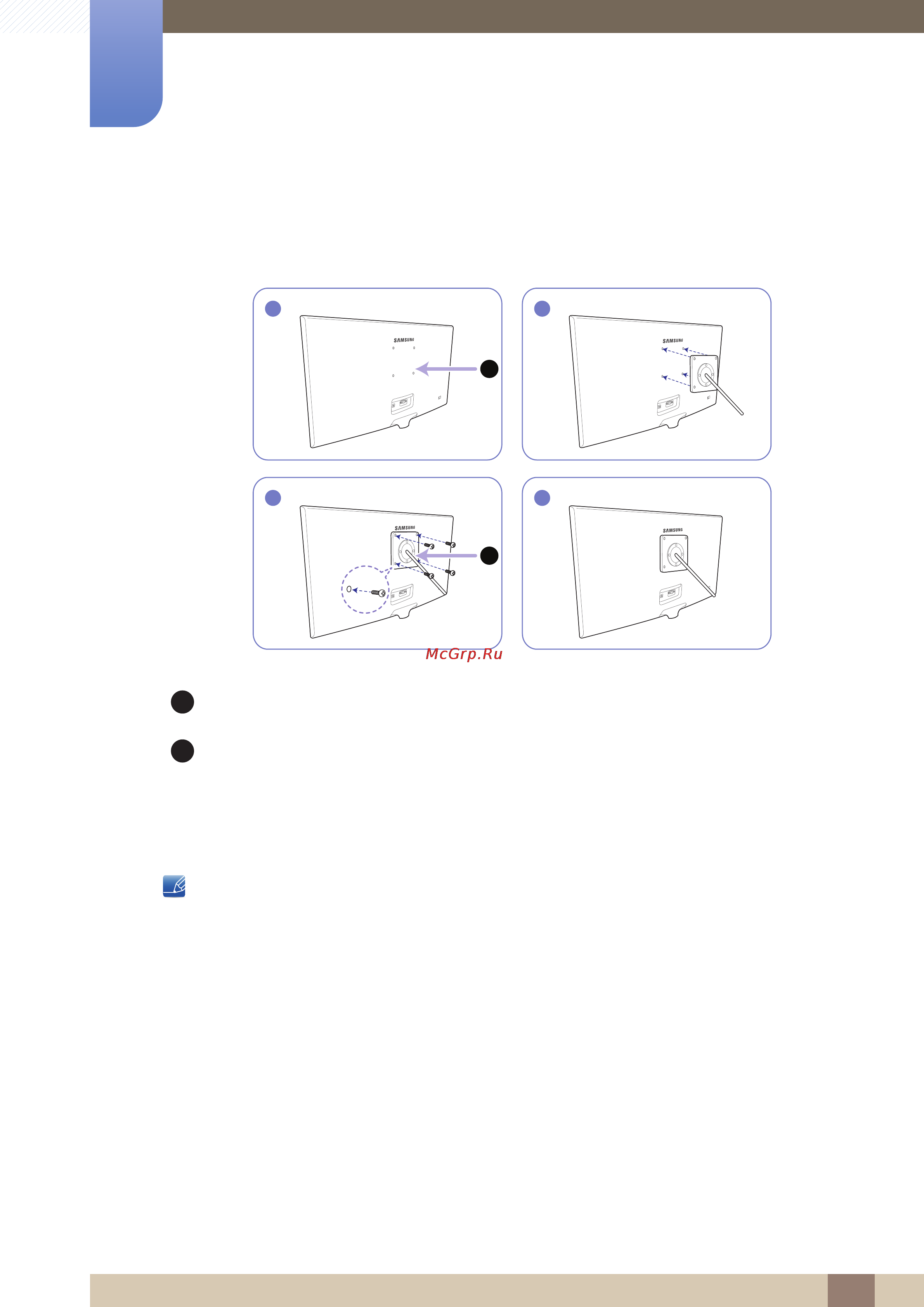

Присоедините комплект для настенного монтажа или настольную подставку в указанной точке
Кронштейн (продается отдельно)
2
4
1
A
3
B
A
B
