43
Подключение и использование устройства-
источника сигналов
2
2 Подключение и использование устройства-источника сигналов
2.2.5 Подключение с использованием кабеля HDMI-DVI (S19D300HY /
S19D340HY / S20D300H / S20D340H / S20D300HY / S20D340HY / S22D300HY /
S22D340HY / S24D300H / S24D340H / S24D300HL / S24D340HL)
Не подсоединяйте кабель питания до подсоединения всех остальных кабелей.
Прежде чем подсоединять кабель питания, убедитесь, что Вы подключили устройство-источник
сигналов.

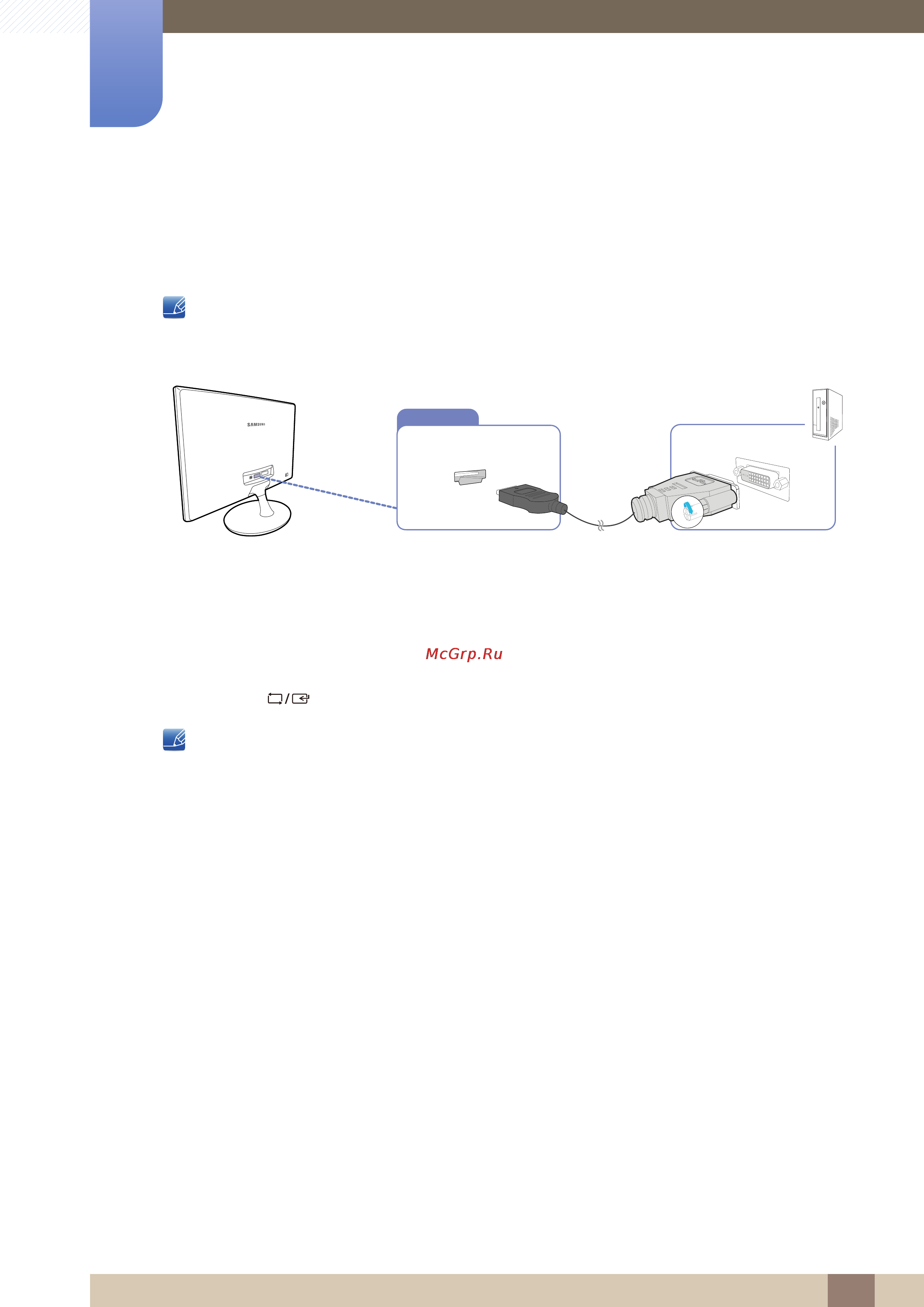

1 Подключите кабель HDMI-DVI к порту [HDMI IN] на задней панели устройства и к порту DVI на
компьютере.
2 Подключите адаптер питания постоянного тока к устройству и сетевой розетке.
Затем включите питание на компьютере.
(Подробные сведения см. в разделе "2.2.6 Подключение кабеля питания".)
3 Нажмите [], чтобы выбрать источник сигнала HDMI.
Наличие портов может отличаться в зависимости от того или иного устройства.
HDMI IN
