40
2 Подключение и использование устройства-источника сигналов
2
Подключение и использование устройства-
источника сигналов
2.1 Перед подключением
2.1.1 Контрольные моменты проверки перед подключением
z
Перед подключением устройства-источника сигналов прочтите руководство пользователя к этому
устройству.
Количество и расположение портов на устройствах-источниках сигналов могут быть разными.
z
Не подсоединяйте кабель питания до тех пор, пока не будут выполнены все остальные подключения.
Подсоединение кабеля питания во время подключения может привести к повреждению устройства.
z
Необходимо учитывать типы портов на задней панели устройства, к которым необходимо выполнить
подключение.
2.2 Подключение и использование компьютера
Выберите способ подключения, наиболее подходящий для вашего компьютера.
Для разных устройств компоненты, необходимые для подключения, могут быть разными.

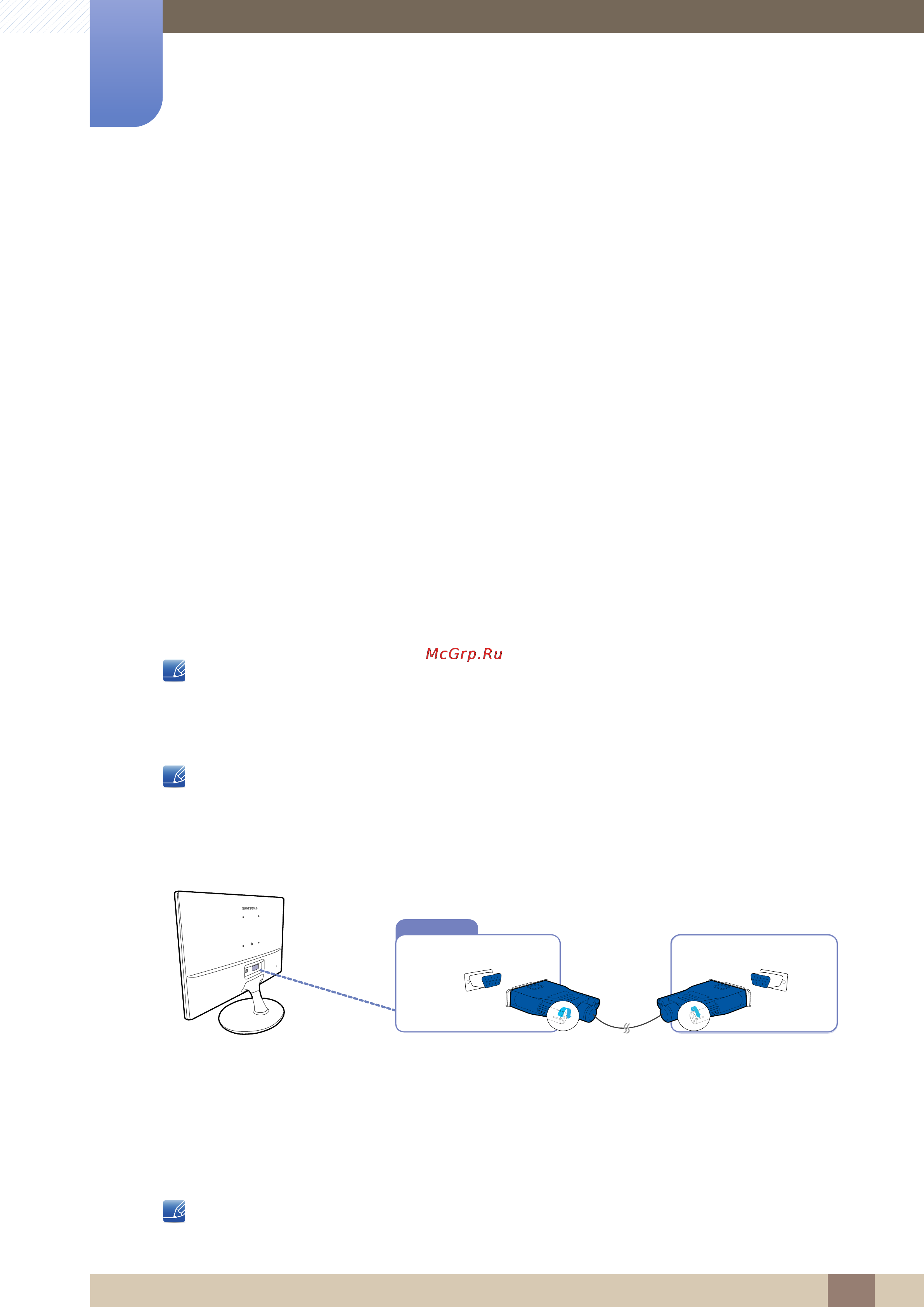

2.2.1 Подключение с использованием кабеля D-SUB (аналоговый тип)
Не подсоединяйте кабель питания до подсоединения всех остальных кабелей.
Прежде чем подсоединять кабель питания, убедитесь, что Вы подключили устройство-источник сигналов.
S19D300HY / S19D340HY / S19D300NY
1 Подключите кабель D-SUB к порту [RGB IN] на задней панели устройства и к порту RGB на
компьютере.
2 Подключите адаптер питания постоянного тока к устройству и сетевой розетке.
Затем включите питание на компьютере.
(Подробные сведения см. в разделе "2.2.6 Подключение кабеля питания".)
Наличие портов может отличаться в зависимости от того или иного устройства.
RGB IN
