ПОДГОТОВКА ➤ Органы управления и функции Ru 10
1 Индикатор подключения
Отображает статус подключения сабвуфера (стр. 29).
Горит зеленый индикатор: питание включено
Горит красный индикатор: питание выключено
2 Гнездо INPUT
Для подключения к центральному устройству с помощью
проводного соединения (стр. 29).
3 Гнезда SYSTEM CONNECTOR
Для подключения к центральному устройству с помощью
проводного соединения (стр. 29).
4 Кнопка SUBWOOFER PAIRING
Используется для сопряжения центрального устройства
с сабвуфером вручную (стр. 75). Нажмите кнопку с
помощью булавки или другого заостренного предмета.
5 Радиатор
Рассеивает тепло, полученное внутри сабвуфера. Не
накрывайте радиатор.
6 Кабель питания
Для подключения к настенной розетке переменного
тока (стр. 28).

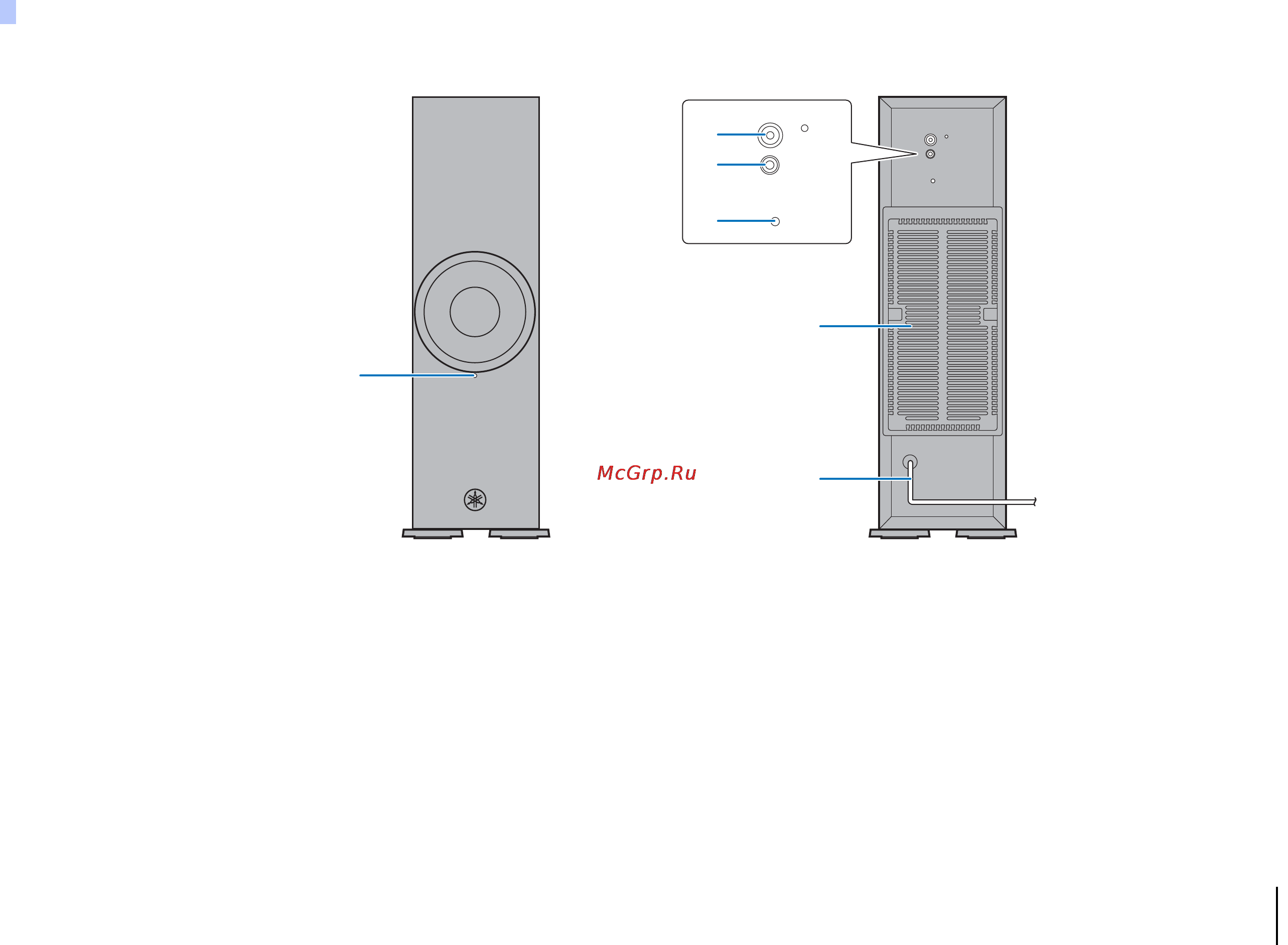

Сабвуфер
INPUT
SYSTEM CONNECTOR
SUBWOOFER PAIRING
INPUT
SYSTEM CONNECTOR
SUBWOOFER PAIRING
2
1
3
4
5
6
Cпереди Cзади
