ПОДГОТОВКА ➤ Установка Ru 19
Если телевизор установлен на стене, изделие также можно установить на стену
под телевизором с помощью дополнительного настенного кронштейна SPM-K20.
Размеры изделия и кронштейна SPM-K20 см. в разделе “Размеры” (стр. 22).
• Перед установкой кронштейна SPM-K20 обязательно изучите раздел “ИНСТРУКЦИИ ПО
ТЕХНИКЕ БЕЗОПАСНОСТИ” руководства по установке.
• Шаблон и винты, поставляемые с кронштейном SPM-K20, для данного изделия не используются.
• В некоторых странах и регионах кронштейн SPM-K20 может не поставляться.
• Изделие может находиться на небольшом расстоянии от стены. Поэтому настоятельно
рекомендуется использовать гибкий кабель HDMI или угловой соединитель (не прилагаются).
❑ Установка кронштейна SPM-K20
Убедитесь, что на стене достаточно места для установки настенного кронштейна
и изделия. Установите их, следуя инструкциям.
1
Прикрепите три прилагаемые прокладки к настенному
кронштейну, как показано на рисунке.

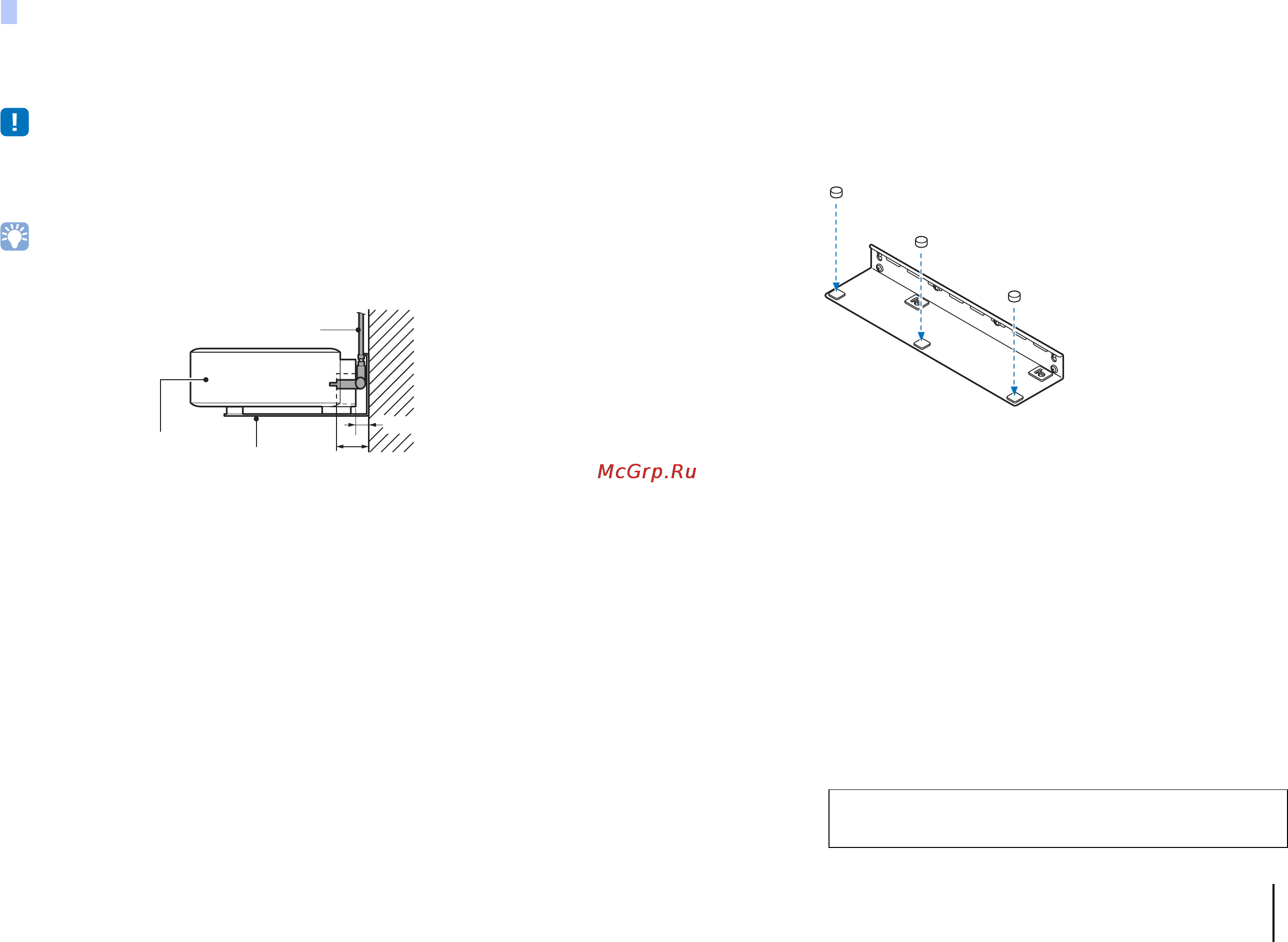

Крепление центрального устройства на стене
YSP-CU2500
SPM-K20
10,8 мм
28 мм
Гибкий кабель HDMI или
угловой соединитель
Выполните инструкции, приведенные, начиная с этой
страницы и до страницы 22.
