ПОДГОТОВКА ➤ Органы управления и функции Ru 7
1 Гнезда SYSTEM CONNECTOR
Для подключения к прилагаемому сабвуферу с помощью
проводного соединения (стр. 29).
2 Гнезда SUBWOOFER OUT
Для подключения к прилагаемому сабвуферу с помощью
проводного соединения (стр. 29).
3 Аналоговые входы AUX1
Для подключения к устройству воспроизведения,
оснащенному аналоговыми выходными аудиогнездами
(стр. 27).
4 Коаксиальный цифровой вход AUX2
Для подключения к устройству воспроизведения,
оснащенному коаксиальным выходным цифровым
аудиогнездом (стр. 27).
5 Гнезда TV/OPTICAL
Для подключения к устройству воспроизведения,
оснащенному оптическим выходным цифровым
аудиогнездом (стр. 25, 26).
6 Гнездо HDMI OUT (ARC)
Для подключения к HDMI-совместимому телевизору для
вывода видео-/аудиосигналов (стр. 25).
7 Гнезда HDMI IN 1–3
Для подключения HDMI-совместимого устройства
воспроизведения, например BD/DVD-проигрывателя,
тюнера спутникового и кабельного телевидения или
игровой приставки (стр. 26).
8 Повторитель пульта ДУ телевизора
Получает сигналы от пульта ДУ телевизора через
переднюю панель центрального устройства и передает
эти сигналы в телевизор, если включена функция
повторителя пульта ДУ телевизора (стр. 15).
9 Кабель питания
Для подсоединения к розетке переменного тока (стр. 28).

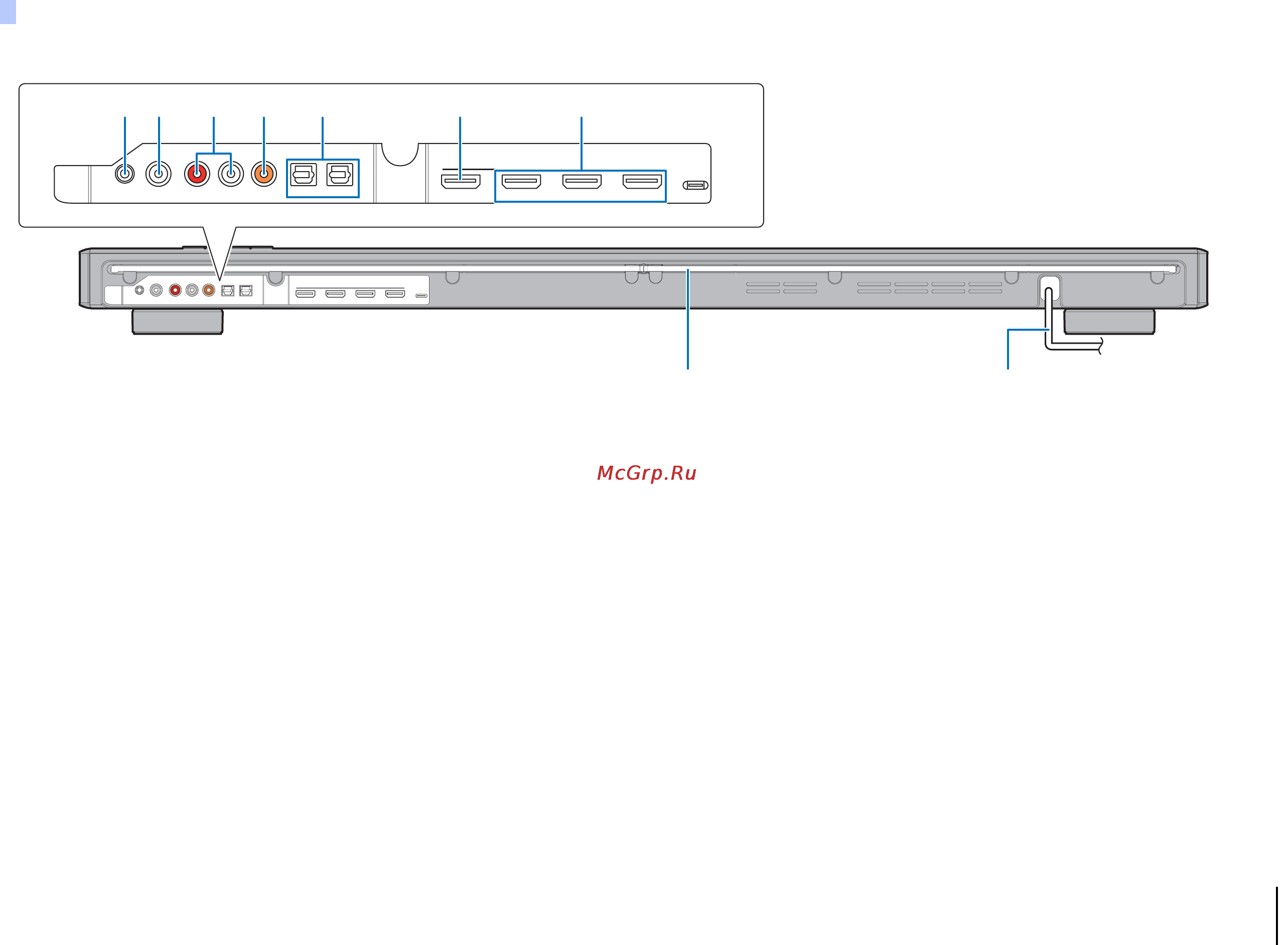

Центральное устройство (сзади)
SYSTEM
CONNECTOR
RL
AUX1
AUX2 TV OPTICAL
OUT (ARC) IN1 IN2
HDMI
IN3
SUBWOOFER
OUT
SYSTEM
CONNECTOR
RL
AUX1
AUX2 TV OPTICAL
OUT (ARC) IN1 IN2
HDMI
IN3
SUBWOOFER
OUT
12 3 4 5 6 7
89
