ПОДГОТОВКА ➤ Установка Ru 12
Данное изделие испускает звуковые волны как показано на рисунке ниже.
Производите установку изделия в местах, где отсутствуют такие объекты как
мебель, которые препятствовали бы распространению звуковых волн. В
противном случае не удастся добиться создания эффектов объемного звука.
Это изделие можно устанавливать параллельно стене или в углу.
Параллельная установка
Установите изделие точно по центру стены, на равном расстоянии от левого и
правого углов.
Угловая установка
Установите аппарат под углом от 40° до 50° к смежным стенам.
Параллельная установка
Установите изделие как можно ближе к центру стены.
Идеальные условия установки
Устанавливайте это изделие по возможности прямо перед местом слушателя.
Расстояние между местом слушателя и изделием должно быть больше 1,8 м.

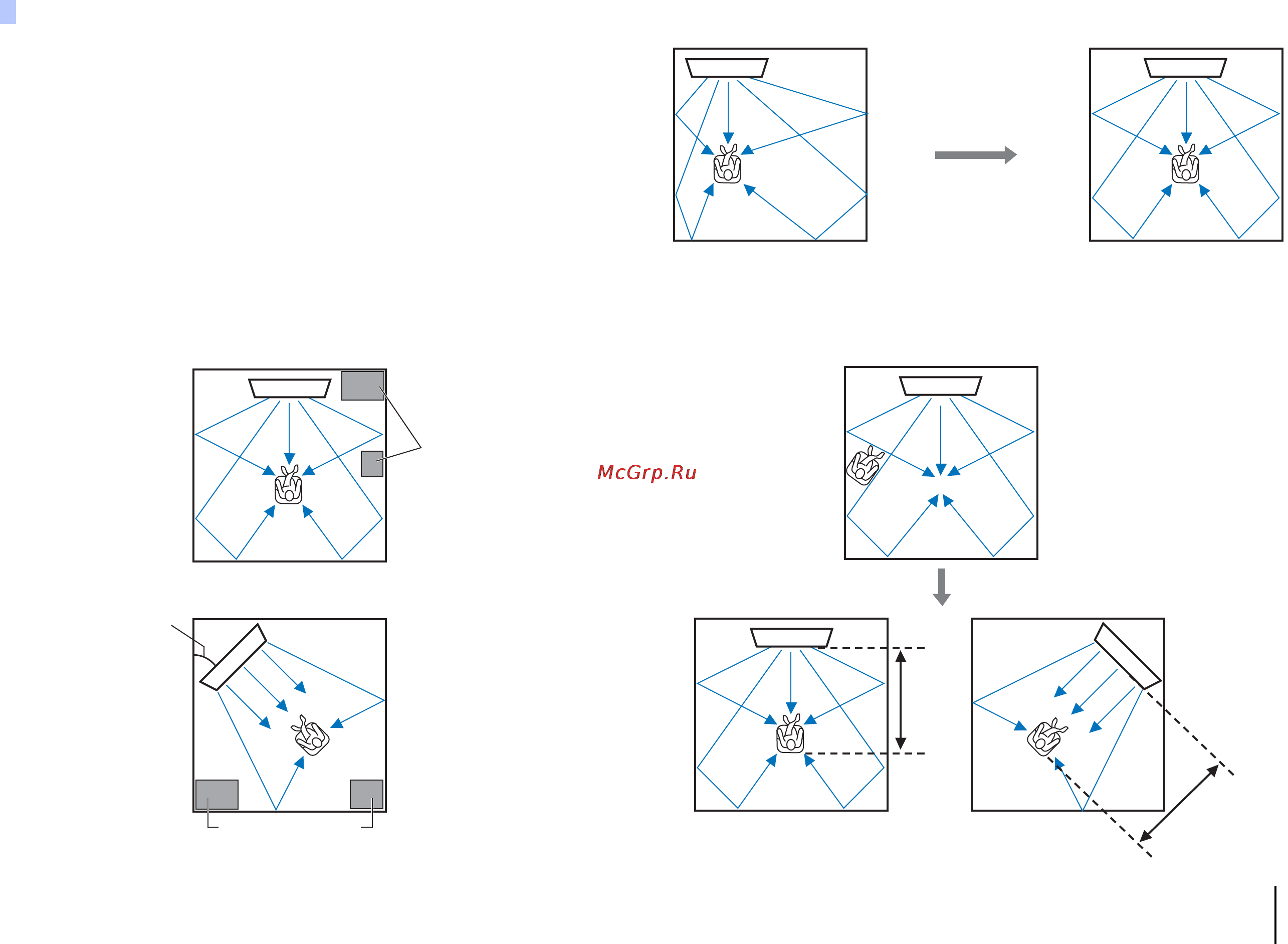

Пример установки изделия
Предметы, такие
как мебель
от 40° до 50°
Параллельная установка (5Лучей)
Предметы, такие
как мебель
Угловая установка (Ст+3Луча)
Более
1,8 м
Более 1,8 м
